正常使用极限状态配置

通过将正常使用极限状态配置分配给对象，可以定义要对设计进行检查的极限值。 设计配置对话框的基本结构以及将其分配给单个对象的可能性在较高级别的章节# extbookmark 手册 | 有所描述。配置 |已描述钢结构设计编号。

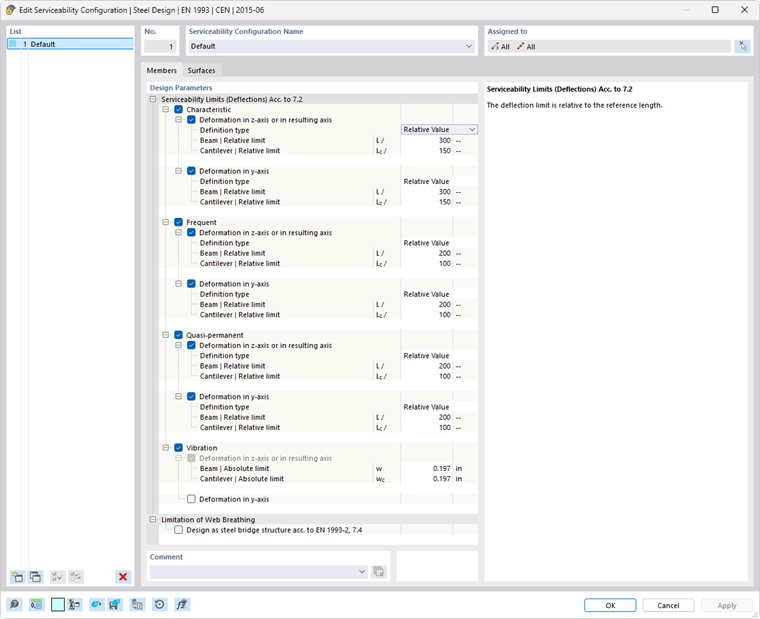

钢结构设计的“编辑正常使用极限状态配置”对话框

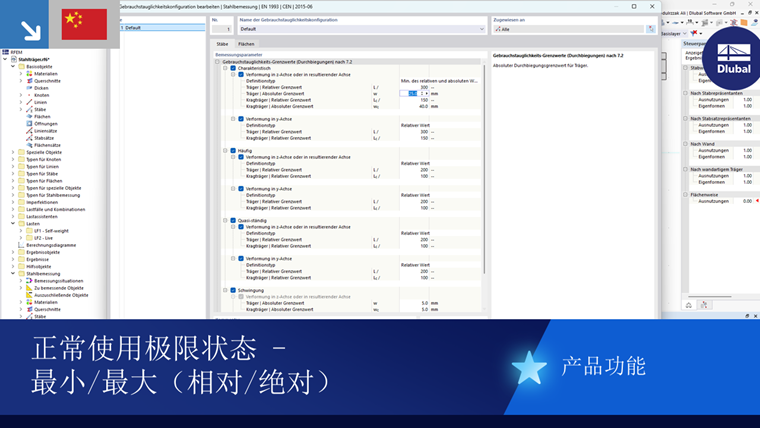

正常使用极限状态极值

挠度容许值定义为参考长度的一部分。 这里对两侧支承的梁和悬臂梁进行区分。 对于某个管段，其类型是根据分配的设计支座自动确定的。 两侧有或没有设计支座的管件被视为梁，单侧有设计支座的管件被视为悬臂 . 在寄存器 对象的设计支座和挠度 中定义参考长度和设计支座。

根据所选的设计规范，可用于正常使用极限状态设计的设计情况类型也不同。 在这种情况下，可以为每种组合类型定义一个单独的极限值。 在按照 EN 1993-1-1 进行设计时，例如在特征组合、频繁组合和准永久组合之间进行了区分。 EN 1993-1-1 的标准值中存储的极限值最初只是建议值，因为在标准中没有规定固定的极限值。

振动分析（仅适用于 EN 1993-1-1）

在振动分析中输入约束条件，可以方便地检查振动幅度。 在设计过程中会检查所有属于'振动'的设计情况（在表格 设计情况 中进行选择）。 假设这些是合适的荷载组合或结果组合，其中包含挠度形式的振动幅度的最大值。 将与输入的极限值进行比较。

腹板钣金件的限制（仅适用于EN 1993-1-1）

对于常见的 SLS 组合，可以激活按照 EN ‑ 1993‑2 中第 7.4 章的腹板长细比检查。 根据所选的选项，设计中将使用铁路桥或公路桥的极限值。 如果您将要设计的对象分配给 杆件横向加劲 ，并为设计模块激活该选项，则横向加劲之间的距离将用于设计腹板的金属板。 在设计时，使用 设计支座和挠度 选项卡中的参考长度 L_z 。
