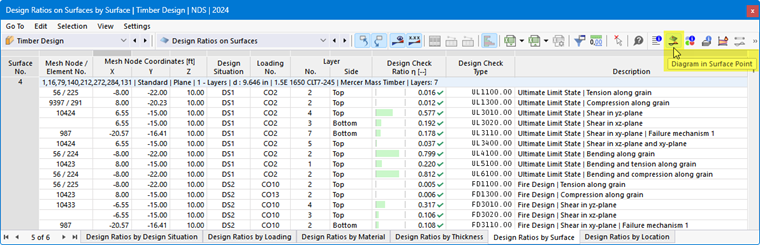

面点结果曲线显示了面截面中的结果。要调用此显示，请点击按钮
。该按钮可在面对象的“木结构设计”类别结果表中找到。
将出现“面点结果曲线”窗口。
该图形显示了当前表格行结果所基于的应力或破坏状态下的利用率。根据对话框 全局设置 中的设置，这些结果是针对网格节点或栅格点的结果。它们根据面侧（上、下、中）的结果，在面内或层中显示为线性曲线。
您可以使用工具栏中的按钮调整图形。这些按钮具有以下功能：
| 按钮 | 功能 |
|---|---|
|
下拉按钮，可选择结果类型 |
|
显示或隐藏面侧的值 |
|
仅显示正负结果的极值 |
|
显示或隐藏尺寸标注 |
|
显示或隐藏层可视化 |
|
显示或隐藏局部 Z 轴 |
|
打开“编辑厚度”对话框 |
|
允许打印当前显示 |
结果类型
通过下拉按钮

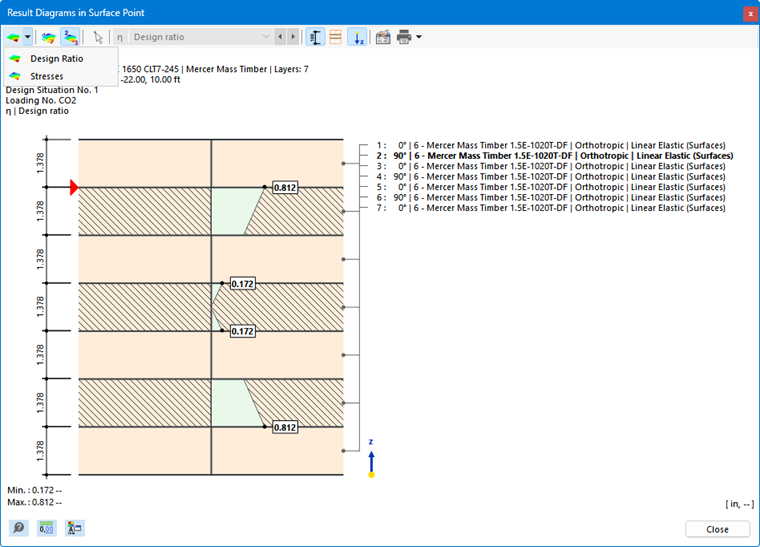

，您可以选择要在面截面中显示的结果类型。有两种选择（见图 面点结果曲线）：
- 利用率
- 应力

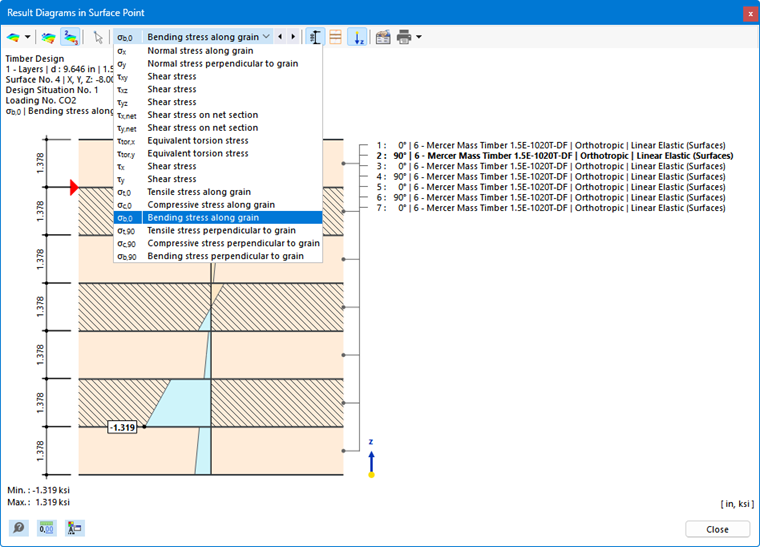

对于应力，您可以在菜单栏列表中选择要检查其曲线的应力类型。
图形打印

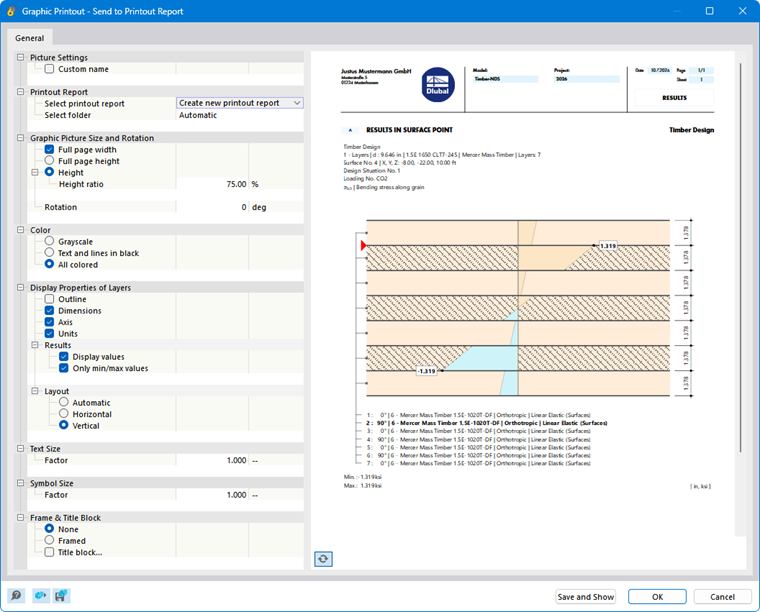

使用下拉按钮
，您可以直接打印当前图形、保存为 PDF 或传输到打印报告中。要显示的详细内容也可以在打印预览中定义。
