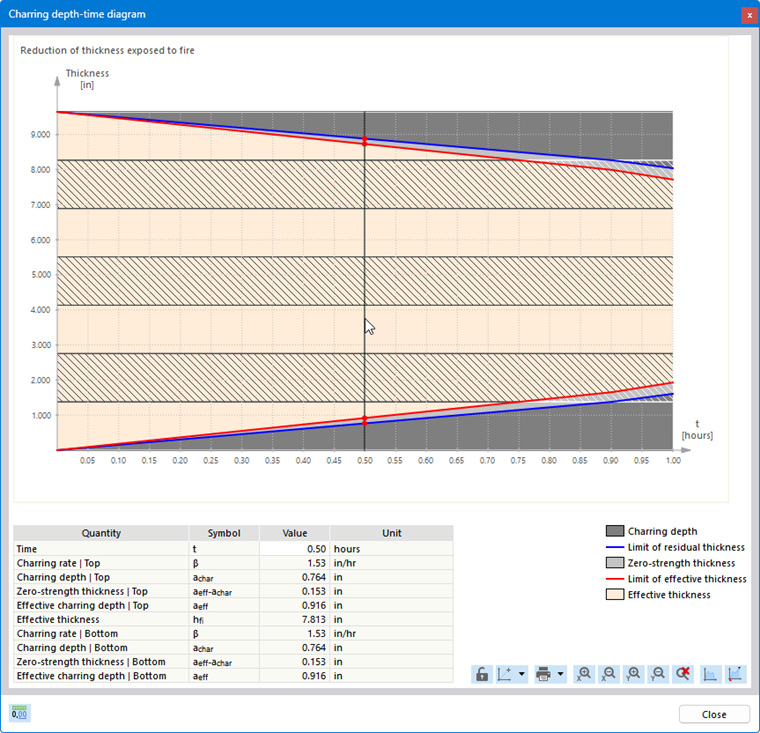

在炭化深度-时间图表中，可以图形化显示面和骨架墙板的防火设计中随时间变化的炭化情况。要打开此窗口，请在面利用率表格或验算细节对话框中选择一个防火设计。然后点击按钮
。
在“炭化深度-时间图表”窗口中，显示了炭化在火灾作用期间如何影响面或面层。
关键参数在防火设计配置中规定。
打印图表
使用列表按钮
，您可以直接打印图表、保存为PDF或将其传输到计算书中。如果您使用更改后的输入数据进行重新设计，图表将在那里自动更新。
更改布局
如果您想更改图表的颜色和字体大小，请在图表表面右键单击。在包含各种用于调整图表选项的快捷菜单中，选择图表设置条目。然后您可以在“显示属性”对话框中进行更改。
