结果曲线

杆件的结果曲线也可用于木结构设计结果。这样，您就可以像在结构分析结果中习惯的那样，在图表中评估设计验算。

结果曲线的调用方法如 RFEM 手册的 结果曲线 一章所述。您也可以使用按钮 ，该按钮在“木结构设计”类别下的杆件对象结果表中提供。

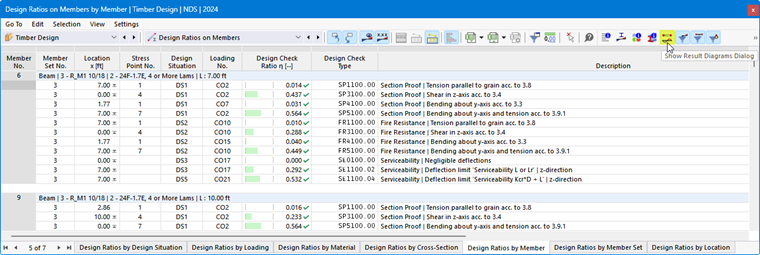

表格工具栏中的“显示结果曲线对话框”按钮

将出现“结果曲线”对话框。结果类别“木结构设计”已预设。

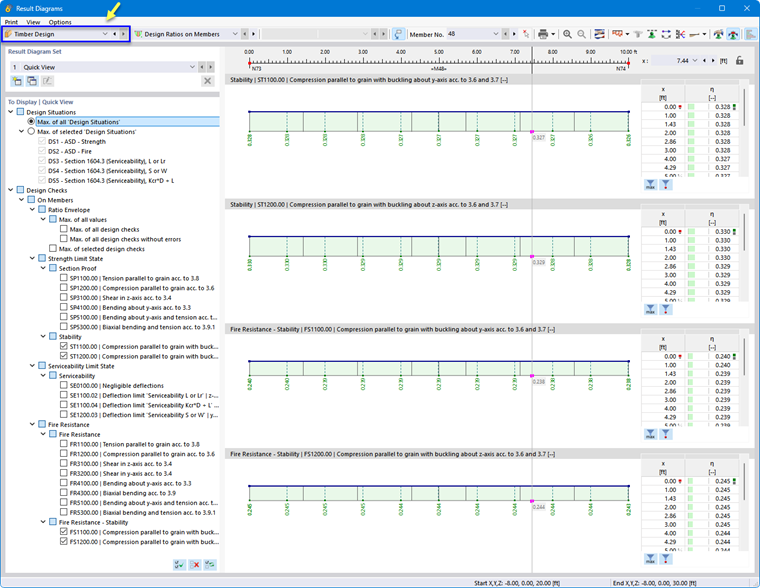

显示利用率和设计验算图表的“结果曲线”对话框

在“显示 | 快速概览”部分中，指定要在图表中显示其曲线的设计验算。杆件曲线的选择选项对应于“导航器 - 结果”中的选项（参见图片 显示多种结果类型）。每种结果类型在单独的图表中输出。

如果您想检查另一个杆件的结果，请在“杆件编号”列表中选择它，或使用按钮 进行图形选择。

在“杆件利用率”列表中，您也可以选择其他对象类型。

选择结果图表对象类型

更多功能请参见 RFEM 手册的 结果曲线 一章。
