在“正常使用极限状态配置”对话框的“面”选项卡中，您可以确定适用于面变形的极值。
与杆件一样，正常使用极限状态验算有不同的设计状况类型，这些类型根据设计规范而有所不同。您可以为每种组合类型定义特定的挠度极值。这些极值与构件的长度相关。

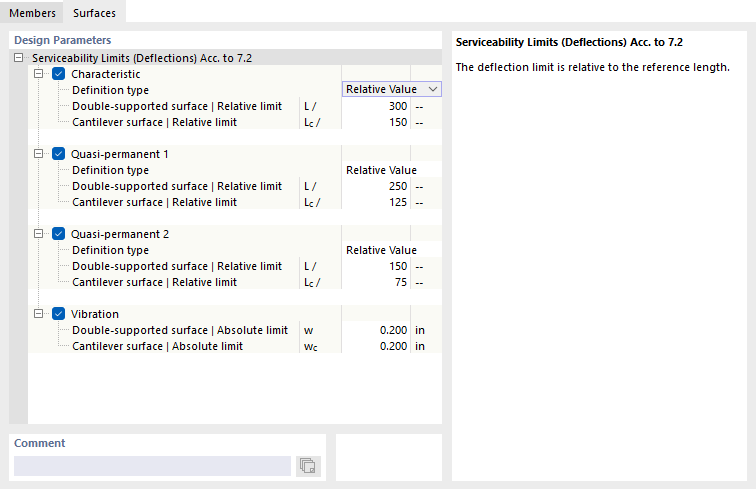

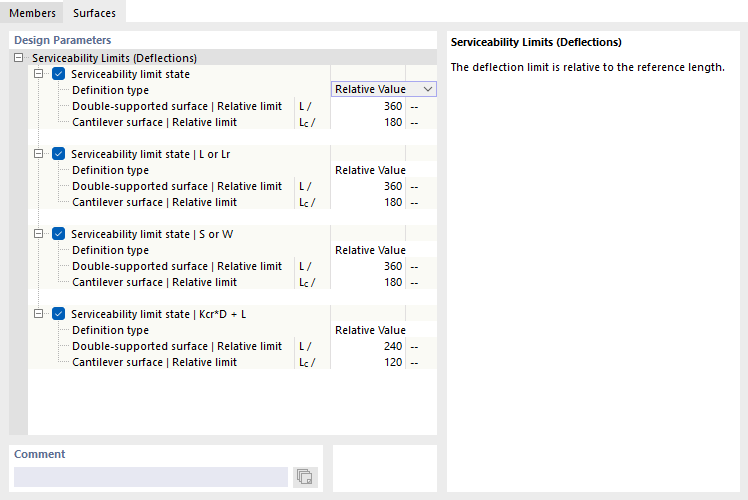

“定义类型”旁边的列表包含多个选项，用于指定定义极值的形式（见图 确定变形参考）：
- 相对值：极值的定义与面的长度相关。
- 绝对值：直接定义最大挠度的值。
- 相对值与绝对值之和：极值由相对值和绝对值相加得出。
- 相对值和绝对值中的最小值：极值为相对值或绝对值中的较小值。
- 相对值和绝对值中的最大值：极值为相对值或绝对值中的较大值。
根据构件的支撑情况——两侧支撑的面或单侧支撑的悬挑面——通常需要考虑不同的挠度极值。该支撑条件称为“面类型”（Flächentyp），需在面或面集的属性中的 挠度 选项卡中进行定义。您也可以在该处指定最大位移是基于未变形的系统、变形后的参考平面还是平行面，并指定如何确定参考长度。对于弹性支撑（例如楼板梁），可以通过 结果梁 进行变形验算（参见 设计支座和挠度 章节）。
如有必要，可以调整用于对象变形验算的预设极值。
