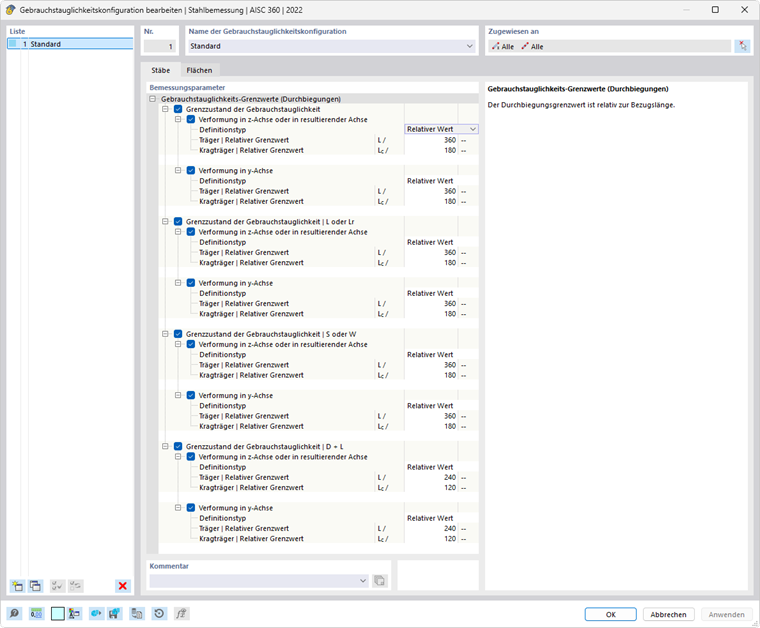

在“正常使用极限状态配置”对话框的 **基本** 选项卡中，您可以设定适用于杆件和杆件集变形的极值。
“设计参数”按类别细分。这些类别根据设计标准而有所不同。
正常使用极限状态极值
正常使用极限状态设计存在不同的设计状况类型（参见 RFEM 手册 设计状况 章节）。例如，按照 EN 1995-1-1 进行设计时，会区分标准组合和两种准永久组合。对于 NDS，预设了四种类型：第一种极限状态是通用类型，适用于所有荷载组合。其他三种类型基于 IBC 标准 [1]。对于每种组合类型，您都可以为杆件轴线方向定义具体的挠度极值。
变形极值原则上与构件的长度相关：杆件越长，允许的挠度就越大。在“定义类型”旁边的列表中，您可以选择定义极值的形式。
- 相对值：极值相对于杆件或杆件集的长度进行定义。
- 绝对值：直接设定最大挠度的值。
- 相对值和绝对值之和：极值由相对值与绝对值相加得出。
- 相对值和绝对值中的最小值：极值取相对值或绝对值中的较小值。
- 相对值和绝对值中的最大值：极值取相对值或绝对值中的较大值。
根据构件的支承情况——两端支承的“梁”或单端支承的“悬臂梁”——通常有不同的挠度极值相关。特定节段的类型会根据其分配的设计支座自动确定：两侧均有设计支座或没有设计支座的节段被归类为 **梁**，仅一侧有设计支座的节段被归类为 **悬臂梁**。您可以在杆件和杆件集的 设计支座和挠度 选项卡中定义设计支座。
如有需要，请调整对象变形验算的预设极值。
如果在变形验算中需要考虑预拱度（构件安装时的预变形），您可以在杆件或杆件集的属性中指定此初弯曲（参见 设计支座和挠度 章节）。在那里，您还可以设定最大位移是参考偏移后的节段端点还是未变形的原始系统。
振动（适用于 EN、NTC）
“振动”类别允许通过参考振动振幅，以简单的方式进行振动分析的变形验算。对于此设计，将考虑在 设计状况 表中分配了 **GZG - 振动** 类型的所有设计状况。假设这些是包含以挠度形式表示的振动振幅最大值的相应荷载组合或结果组合。这些值将与各轴线方向的极值进行比较。
