利用率在骨架墙板上 | 梁

“骨架墙板 | 梁”的“利用率”结果表类别包含骨架墙板的验算结果数据及其各自的利用率。

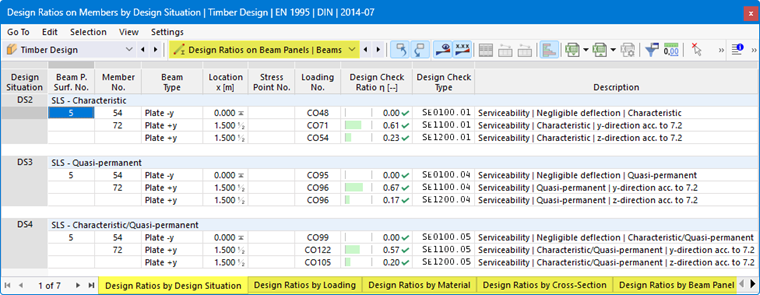

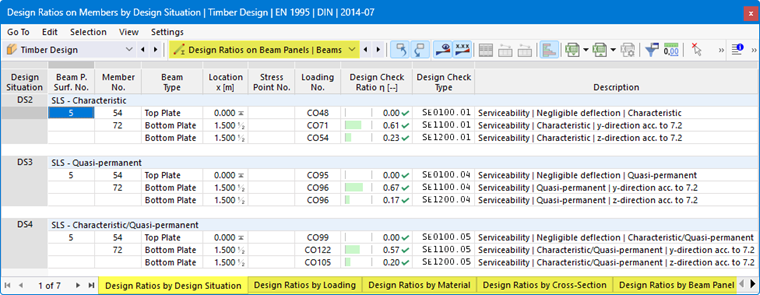

结果表'骨架墙板|梁的利用率'（木结构设计）

骨架墙板和梁的结果按以下标准在各选项卡中排序：

• 荷载（设计状况，荷载组合）
• 杆件属性（材料，截面）
• 对象（骨架墙板，杆件，杆件位置 x）

骨架墙板 面编号

每个骨架墙板都分配了一个面。此处显示该面的编号。

杆件编号

对于每个验算准则，列出利用率最大的杆件的编号。

梁类型

此处描述杆件的位置：

• 板顶部边缘 (-y) 或底部边缘 (+y) 的水平杆件 （参见 骨架墙板 | 梁）
• 板左侧边缘 (-x) 或右侧边缘 (+x) 的垂直杆件 （参见 骨架墙板 | 梁）
• 内部加劲肋：板内的立柱

位置 x

针对杆件上求出了最大利用率的 x 位置。在表格输出中，以下 x 位置是相关的：

• 起始和结束节点
• 杆件结果中间点（如果已定义）
• 根据杆件的网格设置生成的杆件分段
• 内力的极值

压力点编号

设计在截面的所谓压力点处进行。这些位置由重心距离的坐标定义。库中的所有标准截面都在与设计相关的位置上定义了压力点。

设计状况

此列列出了为各个利用率指定的设计状况的编号。

荷载

列出了对于相应验算起控制作用的荷载或结果组合的编号。

验算准则

此列包含根据规范得出的验算条件。各自利用率的高低通过彩色条的长度表示。

验算类型

每个验算都由一个带编号的标识符指定。例如，正常使用极限状态验算具有标识符 'SE'。在 “描述”列中对验算类型进行了说明。

验算公式

您可以在“结果表格管理器”中激活此列。它显示了进行验算所依据的规范公式。

描述

通过参考规范中的章节，对每个验算进行简要说明。

过滤结果

“杆件利用率”一章描述了如何按极限状态和利用率过滤结果。
