Grafiken drucken

Um ein Bild in den Ausdruckbericht einzufügen, minimieren Sie das Vorschaufenster, indem Sie auf die Schaltfläche in der Titelleiste des "Ausdruckberichts" klicken. Der RFEM-Arbeitsbereich wird wieder in voller Ansicht angezeigt.

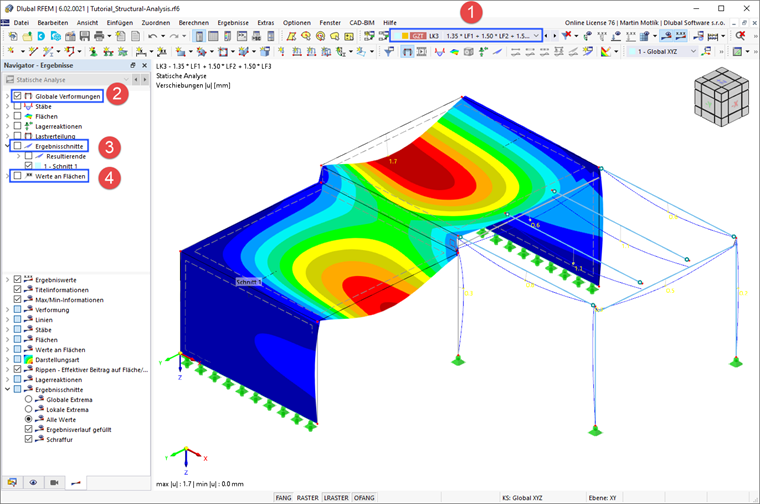

Verformungen des Modells

Stellen Sie die CO3-Kombination in der Symbolleiste ein, sodass die Ergebnisse aufgrund der Nutzlasten auf den Platten angezeigt werden (1). Wählen Sie im "Navigator - Ergebnisse" die Kategorie Globale Verschiebungen aus (2). Deaktivieren Sie das Kontrollkästchen Ergebnis-Schnittgrößen, um die Grafiken der Schnittgrößen auszublenden (3). Schließlich deaktivieren Sie die Option Werte auf Flächen im oberen Teil des Navigators (4).

Um dieses Bild im Ausdruckbericht auszudrucken, klicken Sie auf die Schaltfläche neben der Schaltfläche in der Symbolleiste. Eine Liste von Druckoptionen wird geöffnet. Klicken Sie auf Grafik in Ausdruckbericht drucken.

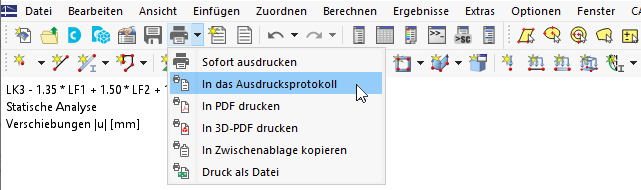

Druckoptionen

Die Vorschau des Bildes wird angezeigt. Es gibt auch einige Optionen, um das endgültige Layout anzupassen.

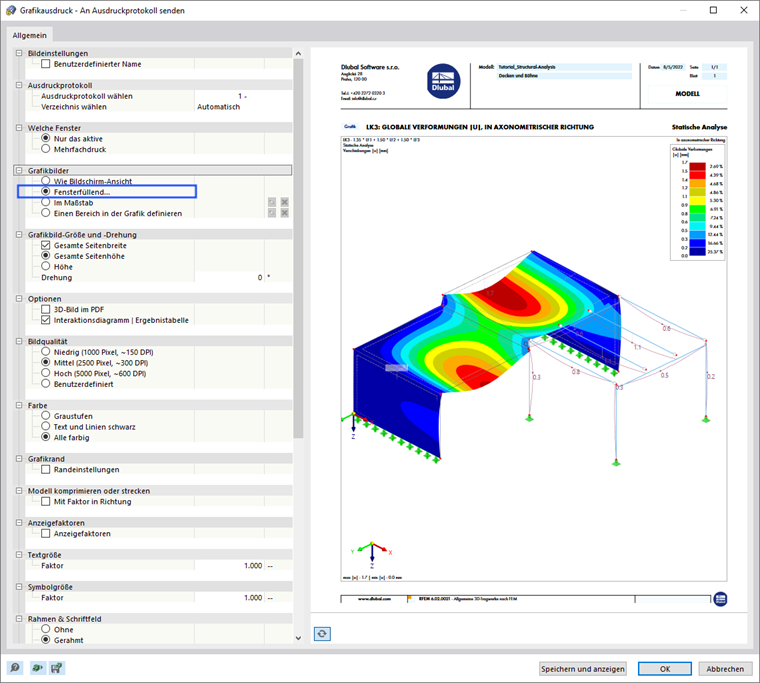

Bild für den Druck anpassen

Wählen Sie im Bereich "Grafikbilder" die Anordnung Fensterfüllung. Klicken Sie dann auf Speichern und anzeigen.

Der Ausdruckbericht wird erneut erstellt, mit dem Bild auf der letzten Seite.
