Impression des graphiques

Pour ajouter une image au rapport d’impression, réduisez la fenêtre d’aperçu en cliquant sur dans la barre de titre du « Rapport d’impression ». L’espace de travail RFEM est à nouveau affiché en vue complète.

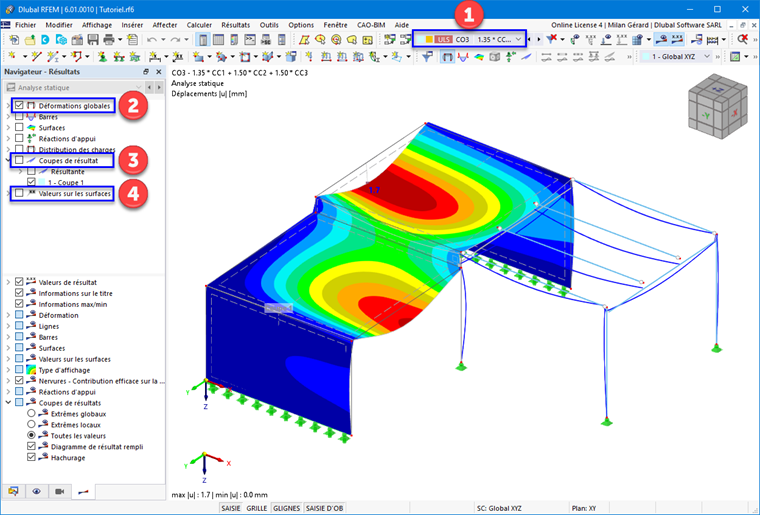

Déformations du modèle

Paramétrez la combinaison CO3 dans la barre d’outils afin d’afficher les résultats dus aux charges d'exploitation sur les dalles (1). Dans le « Navigateur - Résultats », sélectionnez la catégorie Déformations globales (2). Décochez la case Coupes de résultat pour masquer les graphiques de la coupe (3). Enfin, désélectionnez l’option Valeurs sur les surfaces dans la partie supérieure du navigateur (4).

Pour imprimer cette image dans le rapport d'impression, cliquez sur à côté du bouton dans la barre d’outils. Une liste d’options d'impression apparait. Cliquez sur Imprimer les graphiques dans le rapport d’impression.

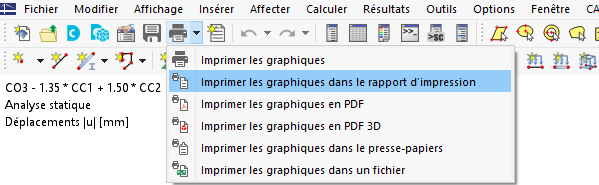

Options « Imprimer les graphiques »

L’aperçu de l'image est présenté. Il y a également des options pour ajuster sa mise en page finale.

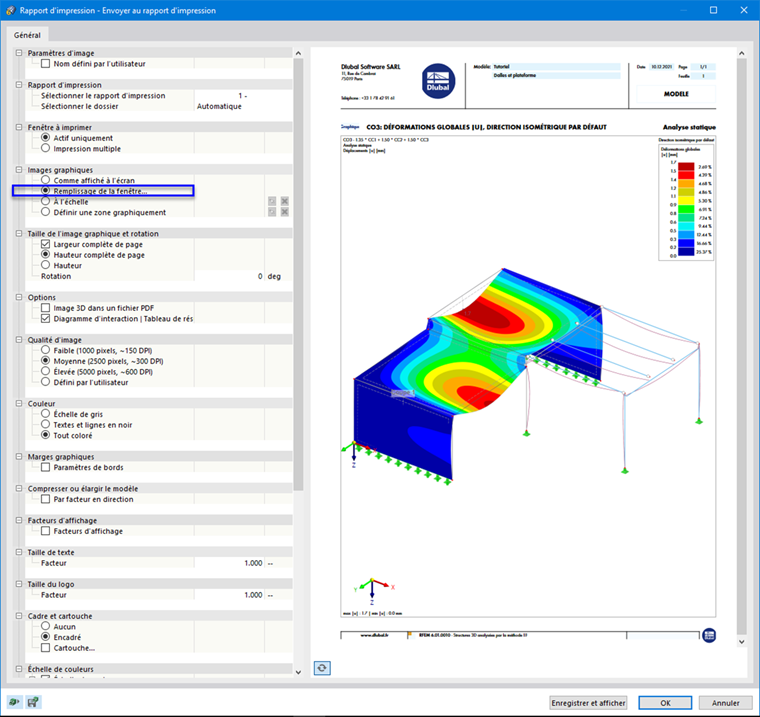

Ajustement de l’image pour l’impression

Dans « Images graphiques », sélectionnez la disposition Remplissage de la fenêtre. Puis cliquez sur Enregistrer et afficher.

Le rapport d’impression est recréé, avec l’image sur la dernière page.
