Wydruk grafiki

Aby dodać zdjęcie do raportu, należy zminimalizować okno podglądu, klikając przycisk w pasku tytułowym 'Raport'. Obszar roboczy programu RFEM jest ponownie wyświetlany w pełnym widoku.

02 Odkształcenia modelu

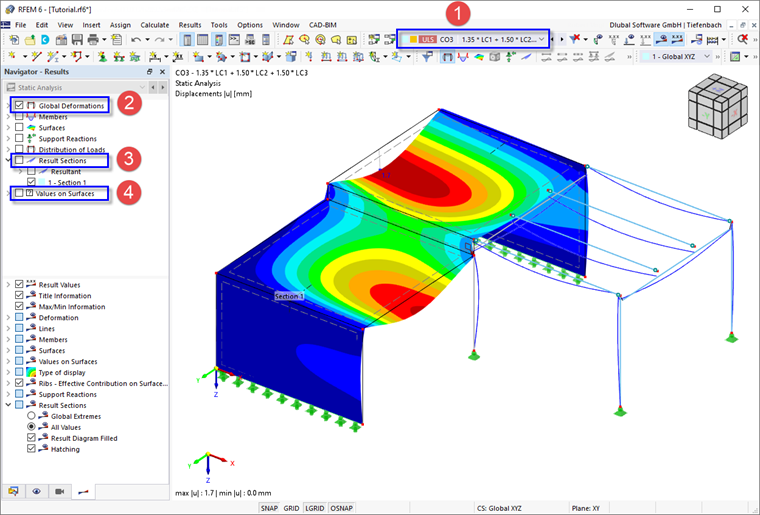

Na pasku narzędzi należy ustawić kombinację KO3, aby wyniki obciążeń wymuszonych były wyświetlane na płytach (1). W 'Nawigatorze - Wyniki' należy wybrać kategorię (2) Odkształcenia globalne. Dezaktywuj pole wyboru Przekroje wynikowe, aby ukryć wykresy przekroju (3). Na koniec należy wyłączyć opcję Wartości na powierzchniach w górnej części nawigatora (4).

Aby wydrukować to zdjęcie w raporcie, należy kliknąć przycisk znajdujący się obok przycisku na pasku narzędzi. Otworzy się lista opcji drukowania. Kliknij Drukuj grafikę do raportu.

05 Opcje "Drukuj grafikę"

Zostanie wyświetlony podgląd obrazu. Istnieje również kilka opcji dostosowywania ostatecznego układu.

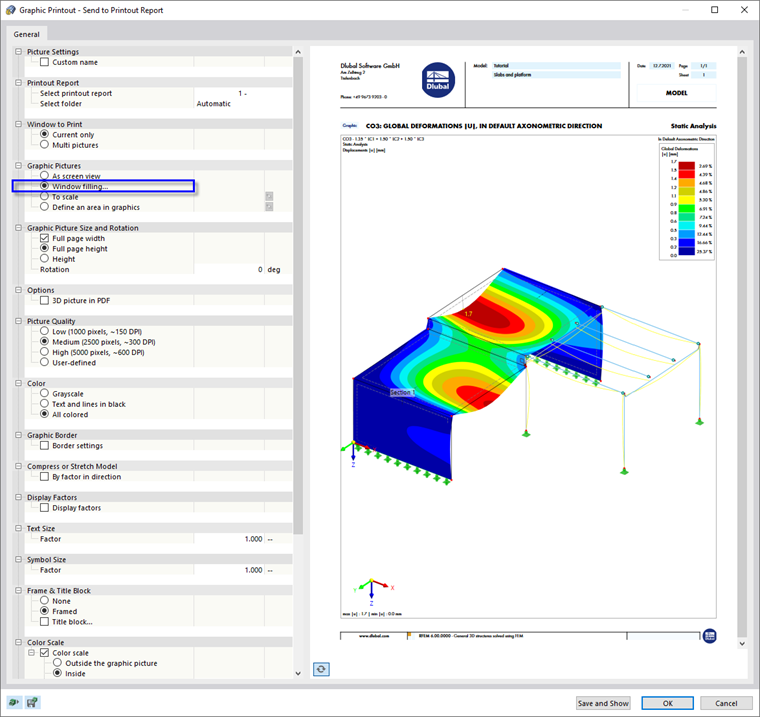

06 Dostosowywanie obrazu do drukowania

W obszarze 'Grafika' należy wybrać układ Wypełnienie okna. Następnie kliknij Zapisz i pokaż.

Raport jest tworzony ponownie z obrazem na ostatniej stronie.
