Tisk grafiky

Pro přidání obrázku do tiskového protokolu je třeba zmenšit okno náhledu kliknutím na tlačítko v titulkové liště 'Tiskového protokolu'. Znovu se objeví pracovní okno programu RFEM v plném zobrazení.

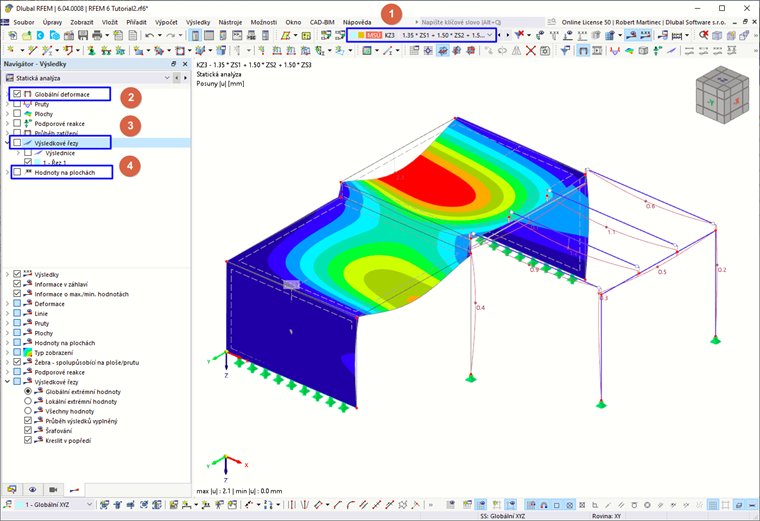

02 Deformace modelu

V panelu nástrojů nastavte kombinaci KZ3 tak, aby se zobrazily výsledky vyvolané užitnými zatíženími na deskách (1). V navigátoru 'Výsledky' vyberte kategorii Globální deformace (2). Pokud zrušíme označení zaškrtávacího políčka Výsledkové řezy, grafy průřezu se skryjí (3). Nakonec zrušte označení volby Hodnoty na plochách v horní části navigátoru (4).

Chcete-li tento obrázek vytisknout do tiskového protokolu, klikněte na tlačítko vedle tlačítka v panelu nástrojů. Otevře se seznam možností tisku. Klikněte na tlačítko Tisk grafiky do tiskového protokolu.

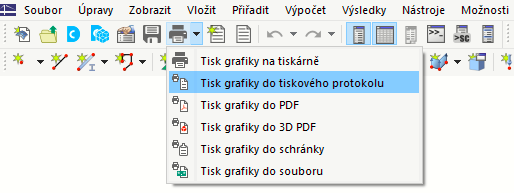

05 Možnosti "Tisk grafiky"

Zobrazí se náhled obrázku. K dispozici jsou také různé možnosti pro úpravu konečného vzhledu.

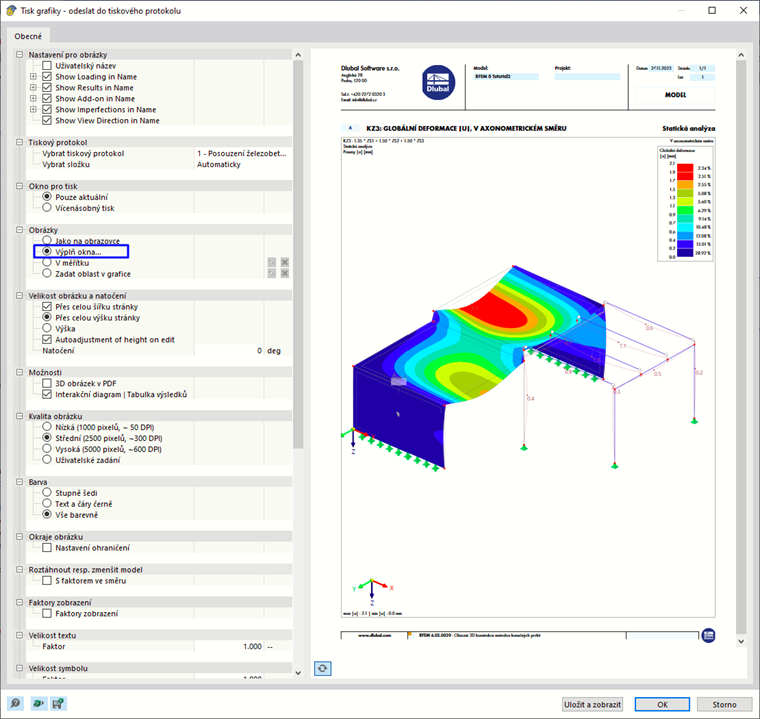

06 Úprava obrázku pro tisk

V položce 'Obrázky' vyberte uspořádání Výplň okna.... Poté klikněte na Uložit a zobrazit.

Tiskový protokol se znovu vytvoří s obrázkem na poslední stránce.
