Las armaduras longitudinales absorben las tensiones de tracción por flexión en la dirección longitudinal de la dirección principal resistente del elemento de hormigón.
El número de barra se asigna automáticamente, pero puede modificarse. En la numeración, el orden no juega ningún papel. Tampoco tiene que ser correlativa; se permiten huecos en la numeración.
Tipo de definición
En la lista hay disponibles varios tipos de definición:
| Tipo de definición | Descripción |
|---|---|
| Múltiple | Uniforme | Varias barras distribuidas uniformemente sobre la línea de unión entre el punto inicial i y el punto final j |
| Múltiple | Variable | Varias barras sobre la línea de unión entre el punto inicial i y el punto final j con distancias definibles |
| Múltiple | Círculo | Varias barras distribuidas uniformemente sobre el círculo con centro P y radio r a partir de la distancia del punto inicial i al centro |
| Múltiple | Arco | Varias barras distribuidas uniformemente sobre el arco de circunferencia definido por el punto inicial i, el punto final j y el punto de control |
| Individual | Entre dos puntos | Barra individual sobre la línea de unión entre el punto inicial i y el punto final j |
| Individual | Punto | Barra individual en el punto i |
Capa
Los layers le ofrecen una posibilidad adicional de estructurar las barras.

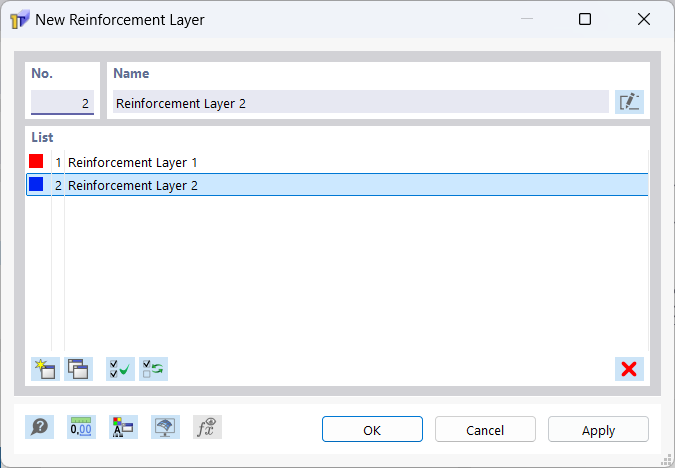

Para crear un nuevo layer, utilice el botón
o seleccione 'Nueva capa...' en el cuadro combinado.
El número y el nombre del layer se asignan automáticamente, pero pueden modificarse. Puede cambiar el color del layer en las propiedades de visualización, que puede abrir mediante el botón
.
Puede copiar los layers seleccionados mediante el botón
y eliminarlos mediante el botón
. Solo se pueden eliminar los layers que no contengan barras.
Material
En la lista de materiales ya creados puede seleccionar un material para el armado longitudinal, así como editarlo y redefinirlo. Solo se permiten materiales del tipo 'Acero para hormigón'.
N.º de puntos

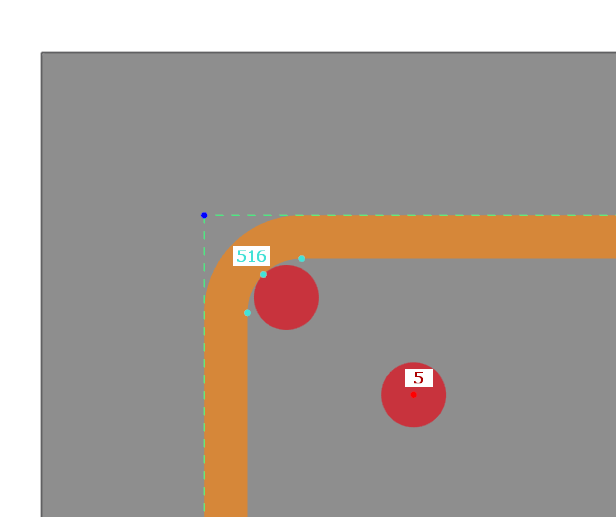

El tipo de definición 'Individual | Punto' solo requiere la selección de un único punto. La barra se coloca en los puntos de captura de armadura en el contorno exterior del estribo y en todos los demás puntos en su centro de gravedad.
Los tipos de definición 'Múltiple | Uniforme', 'Múltiple | Variable' así como 'Individual | Entre dos puntos' requieren la indicación de dos puntos. Las barras se colocan con su centro de gravedad sobre la línea de unión de los dos puntos. La distancia L entre los puntos se calcula automáticamente. Con la opción 'Referencia' puede controlar si la longitud se refiere a la longitud real L entre los puntos o a la proyección en una de las direcciones globales Y, Z.
El tipo de definición 'Múltiple | Círculo' requiere la indicación de un punto inicial i así como del centro del círculo. Las barras se colocan con su centro de gravedad sobre el círculo definido por el punto inicial y el centro.
El tipo de definición 'Múltiple | Arco' requiere la indicación de un punto inicial i, un punto final j y un punto de control. Las barras se colocan con su centro de gravedad sobre el arco de circunferencia definido por el punto inicial, el punto final y el punto de control.
Parámetros
Defina el diámetro de barra ds del armado longitudinal.
También puede definir un desplazamiento de las barras. Indique valores negativos para desplazar la barra en la otra dirección.
Para los tipos de definición 'Múltiple | Uniforme' , 'Múltiple | Variable', 'Múltiple | Círculo' o 'Múltiple | Arco', indique el número ns de barras.
La distancia S de las barras se calcula en el tipo de definición 'Múltiple | Uniforme' a partir de la distancia L entre el punto inicial i y el punto final j y del número ns de barras.
En el tipo de definición 'Múltiple | Círculo', la distancia entre barras S resulta de la circunferencia del círculo dividida por el número ns de barras.
En el tipo de definición 'Múltiple | Arco', la distancia entre barras S resulta de la longitud del arco dividida por el número ns de barras.
En el tipo de definición 'Múltiple | Variable', puede especificar opcionalmente las distancias Si y Sn o Sj y Sn. La distancia Sj o Si se calcula entonces a partir del número ns de barras y de las distancias definidas Si y Sn o Sj y Sn. En ello, Si designa la distancia de la primera barra al punto inicial i, Sj la distancia de la última barra al punto final j y Sn la distancia entre las barras.
En el tipo de definición 'Individual | Entre dos puntos' puede indicar directamente en los campos de texto la distancia Xi-k al punto inicial i o la distancia Xj-k al punto final j. Alternativamente, puede seleccionar la distancia en la ventana de trabajo con
en la ventana de trabajo. Con el botón
puede alternar entre la introducción relativa y absoluta de la distancia. Puede invertir los valores con el botón
.
Distribución
La distribución resulta de los parámetros de barra definidos. No obstante, también puede introducirlos directamente en el cuadro combinado. Los parámetros se ajustarán entonces en consecuencia. La tabla siguiente muestra la sintaxis que debe cumplirse en función del tipo de definición. En el tipo de definición 'Individual | Entre dos puntos' puede introducir la distancia de forma relativa o absoluta. En la introducción absoluta, simplemente omita el signo de porcentaje.
| Tipo de definición | Sintaxis | Ejemplo |
|---|---|---|
| Múltiple | Uniforme | [ns]d[ds] | [Δ] | 4d15 | 50 |
| Múltiple | Variable | [Si] [ns]d[ds]/[Sn] | [Δ] [ns]d[ds]/[Sn] [Sj] | [Δ] | 50 2d15/100 | 50 2d15/100 50 | 50 |
| Múltiple | Círculo | [ns]d[ds] | [Δ] | 4d15 | 50 |
| Múltiple | Arco | [ns]d[ds] | [Δ] | 4d15 | 50 |
| Individual | Entre dos puntos | [Xi‑k]% d[ds] | [Δ] d[ds] [Xj‑k]% | [Δ] | 20% d15 | 50 d15 80% | 50 |
| Individual | Punto | d[ds] | d15 |
Información | Analítico
Esta sección ofrece una vista general de propiedades importantes como el área de armadura, el peso, el número y la distancia entre las barras.
