Pruty

Podélné výztuže přenášejí tahová napětí od ohybu v podélném směru hlavního nosného směru betonového prvku.

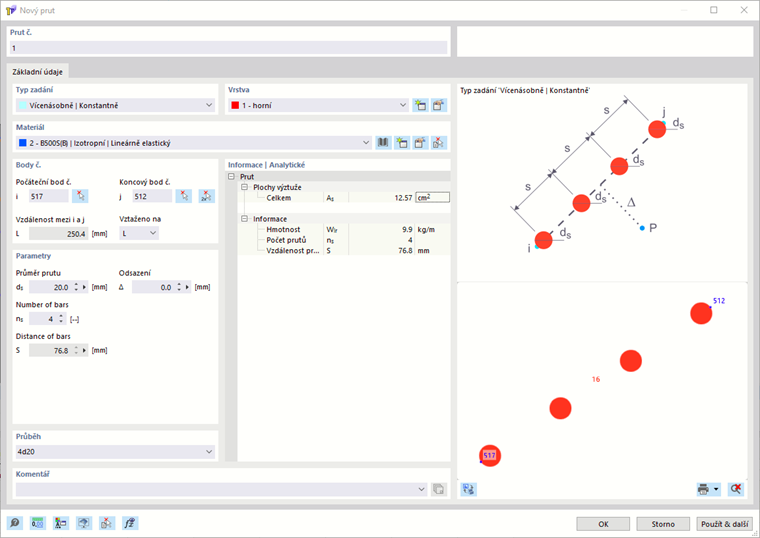

Dialog 'Nový prut'

Číslo prutu se přiděluje automaticky, lze jej však změnit. Na pořadí při číslování nezáleží. Nemusí být ani souvislé; mezery v číslování jsou přípustné.

Typ definice

V seznamu jsou k dispozici různé typy definice:

Vrstva

Vrstvy vám poskytují další možnost členění prutů.

Chcete-li vytvořit novou vrstvu, použijte tlačítko nebo vyberte 'Nová vrstva...' z rozbalovacího seznamu.

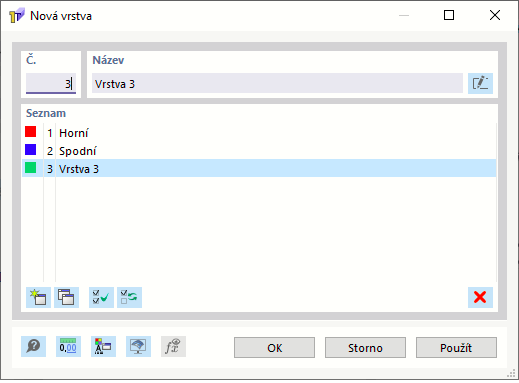

Dialog "Nová vrstva"

Číslo a název vrstvy se přidělují automaticky, lze je však změnit. Barvu vrstvy můžete změnit v zobrazovacích vlastnostech, které otevřete pomocí tlačítka .

Vybrané vrstvy můžete kopírovat pomocí tlačítka a mazat pomocí tlačítka . Lze mazat pouze vrstvy, které neobsahují žádné pruty.

Materiál

V seznamu již vytvořených materiálů můžete pro podélnou výztuž vybrat materiál nebo jej také upravit či nově definovat. Přípustné jsou pouze materiály typu 'Betonstahl'.

Čísla bodů

Typ definice 'Jednotlivě | Bod' vyžaduje pouze výběr jediného bodu. Prut je umístěn na zachycovacích bodech výztuže na vnějším obrysu třmínku a ve všech ostatních bodech ve svém těžišti.

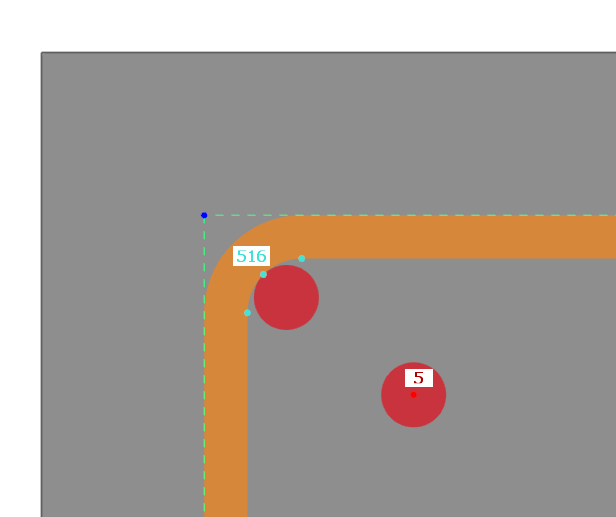

Prut typu 'jednoduchý | Bod 'v bodě uchopení výztuže (516) a jiném bodě (5)

Typy definice 'Vícenásobně | Rovnoměrně', 'Vícenásobně | Proměnně' a 'Jednotlivě | Mezi dvěma body' vyžadují zadání dvou bodů. Pruty jsou umístěny ve svém těžišti na spojnici obou bodů. Vzdálenost L mezi body se vypočítá automaticky. Pomocí 'Vazby' můžete řídit, zda se délka vztahuje na skutečnou délku L mezi body, nebo na projekci do jednoho z globálních směrů Y, Z.

Typ definice 'Vícenásobně | Kruh' vyžaduje zadání počátečního bodu i a středu kružnice. Pruty jsou svým těžištěm umístěny na kružnici definované počátečním bodem a středem.

Typ definice 'Vícenásobně | Oblouk' vyžaduje zadání počátečního bodu i, koncového bodu j a kontrolního bodu. Pruty jsou svým těžištěm umístěny na kruhovém oblouku definovaném počátečním bodem, koncovým bodem a kontrolním bodem.

Parametry

Stanovte průměr prutu d_s podélné výztuže.

Můžete také definovat odsazení prutů. Zadejte záporné hodnoty, chcete-li prut posunout opačným směrem.

Pro typy definice 'Vícenásobně | Rovnoměrně', 'Vícenásobně | Proměnně', 'Vícenásobně | Kruh' nebo 'Vícenásobně | Oblouk' zadejte počet n_s prutů.

Vzdálenost S prutů se u typu definice 'Vícenásobně | Rovnoměrně' vypočítá ze vzdálenosti L mezi počátečním bodem i a koncovým bodem j a z počtu n_s prutů.

U typu definice 'Vícenásobně | Kruh' se rozestup prutů S určí jako obvod kružnice dělený počtem n_s prutů.

U typu definice 'Vícenásobně | Oblouk' se rozestup prutů S určí jako délka oblouku dělená počtem n_s prutů.

U typu definice 'Vícenásobně | Proměnně' můžete volitelně zadat rozestupy S_i a S_n nebo S_j a S_n. Vzdálenost S_j resp. S_i se pak vypočítá z počtu n_s prutů a z definovaných rozestupů S_i a S_n resp. S_j a S_n. Přitom S_i označuje vzdálenost prvního prutu od počátečního bodu i, S_j vzdálenost posledního prutu od koncového bodu j a S_n vzdálenost mezi pruty.

U typu definice 'Jednotlivě | Mezi dvěma body' můžete vzdálenost X_i-k k počátečnímu bodu i nebo vzdálenost X_j-k ke koncovému bodu j zadat přímo do textových polí. Alternativně můžete vzdálenost vybrat v pracovní oblasti pomocí v pracovní oblasti. Tlačítkem můžete přepínat mezi relativním a absolutním zadáním vzdálenosti. Hodnoty můžete obrátit pomocí tlačítka .

Rozdělení

Rozdělení vyplývá z definovaných parametrů prutu. Můžete je však také zadat přímo do rozbalovacího seznamu. Parametry se poté odpovídajícím způsobem upraví. Následující tabulka ukazuje syntaxi, kterou je třeba dodržet v závislosti na typu definice. U typu definice 'Jednotlivě | Mezi dvěma body' můžete vzdálenost zadat relativně nebo absolutně. Při absolutním zadání jednoduše vynechte znak procenta.

Informace | Analyticky

Tato část poskytuje přehled o důležitých vlastnostech, jako je plocha výztuže, hmotnost, počet a rozteč prutů.
