Barres

Les armatures longitudinales encaissent les contraintes de traction dues à la flexion en direction longitudinale de la direction principale porteuse de l’élément en béton.

Le numéro de barre est assigné automatiquement, mais peut être modifié. L’ordre n’a aucune importance lors de la numérotation. Il n’est pas non plus nécessaire qu’elle soit continue ; des lacunes dans la numérotation sont autorisées.

Informations

La saisie de barres est possible uniquement si vous avez coché la case « Armatures pour le béton » dans l’onglet Général .

Type de définition

Différents types de définition sont disponibles dans la liste :

Type de définition Description
Multiple | Uniforme Plusieurs barres uniformément distribuées sur la ligne de connexion entre le point de début i et le point de fin j
Multiple | Variable Plusieurs barres sur la ligne de connexion entre le point de début i et le point de fin j avec des espacements définissables
Multiple | Cercle Plusieurs barres uniformément distribuées sur le cercle de centre P et de rayon r, déterminé à partir de la distance entre le point de début i et le centre
Multiple | Arc Plusieurs barres uniformément distribuées sur l’arc de cercle défini par le point de début i, le point de fin j et le point de contrôle
Simple | Entre deux points Barre unique sur la ligne de connexion entre le point de début i et le point de fin j
Simple | Point Barre unique au point i

Couche

Les couches vous offrent une possibilité supplémentaire de structuration des barres.

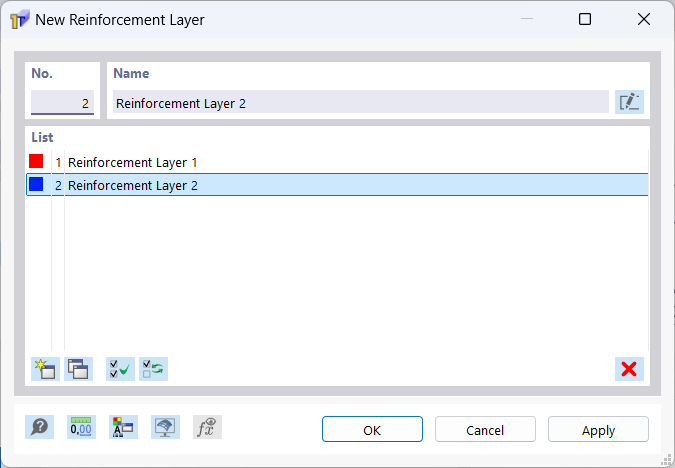

Pour créer un nouvelle couche, utilisez le bouton Nouveau ou sélectionnez « Nouvelle couche... » dans la liste déroulante.

Le numéro et le nom de la couche sont assignés automatiquement, mais peuvent être modifiés. Vous pouvez changer la couleur de la ouche dans les propriétés d’affichage, accessibles à l’aide du bouton Propriétés d'affichage .

Vous pouvez copier les couches sélectionnées à l’aide du bouton Copier et les supprimer à l’aide du bouton Suppression . Seules les couches ne contenant pas de barres peuvent être supprimés.

Informations

Vous pouvez afficher et masquer les couches dans le Navigateur - Affichage.

Matériau

Dans la liste des matériaux déjà créés, vous pouvez sélectionner un matériau pour les armatures longitudinales, le modifier et le redéfinir. Seuls les matériaux du type « Acier de béton armé » sont autorisés.

Points n°

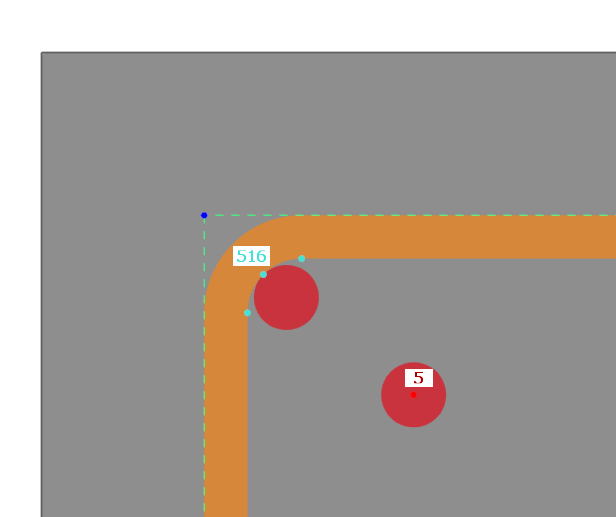

Le type de définition « Simple | Point » nécessite uniquement de choisir un seul point. La barre est placée au niveau des points de saisie d’armatures sur le contour extérieur du cadre et à tous les autres points dans son centre de gravité.

Les types de définition « Multiple | Uniforme », « Multiple | Variable » ainsi que « Simple | Entre deux points » nécessitent l’indication de deux points. Les barres sont placées par leur centre de gravité sur la ligne de connexion des deux points. L’écart L entre les points est calculé automatiquement. Avec la « Référence », vous pouvez définir si la longueur se rapporte à la longueur réelle L entre les points ou à la projection dans l’une des directions globales Y, Z.

Le type de définition « Multiple | Cercle » nécessite l’indication d’un point de début i ainsi que du centre du cercle. Les barres sont placées par leur centre de gravité sur le cercle défini par le point de début et le centre.

Le type de définition « Multiple | Arc » nécessite l’indication d’un point de début i, d’un point de fin j ainsi que d’un point de contrôle. Les barres sont placées par leur centre de gravité sur l’arc de cercle défini par le point de début, le point de fin et le point de contrôle.

Paramètres

Définissez le diamètre de barre ds des armatures longitudinales.

Vous pouvez également définir un décalage des barres. Indiquez des valeurs négatives pour décaler la barre dans l’autre direction.

Pour les types de définition « Multiple | Uniforme », « Multiple | Variable », « Multiple | Cercle » ou « Multiple | Arc », indiquez le nombre ns de barres.

L’espacement S des barres est calculé, pour le type de définition « Multiple | Uniforme », à partir de l’espacement L entre le point de début i et le point de fin j ainsi que du nombre ns de barres.

Pour le type de définition « Multiple | Cercle », l’espacement S entre les barres résulte de la circonférence du cercle divisée par le nombre ns de barres.

Pour le type de définition « Multiple | Arc », l’espacement S entre les barres résulte de la longueur de l’arc divisée par le nombre ns de barres.

Pour le type de définition « Multiple | Variable », vous pouvez au choix définir les espacements Si et Sn ou Sj et Sn. L’éspacement Sj ou Si est alors calculé à partir du nombre ns de barres et des espacements définis Si et Sn ou Sj et Sn. Si désigne l’espacement de la première barre par rapport au point de début i, Sj l’espacement de la dernière barre par rapport au point de fin j et Sn l’espacement entre les barres.

Pour le type de définition « Simple | Entre deux points », vous pouvez soit indiquer directement dans les champs de texte l’espacement Xi-k par rapport au point de début i, soit l’espacement Xj-k par rapport au point de fin j. Vous pouvez également sélectionner l’espacement dans la fenêtre de travail avec Sélection unique dans la fenêtre de travail. À l’aide du bouton Entrée relative/absolue , vous pouvez basculer entre la saisie relative et absolue de l’espacement. Vous pouvez inverser les valeurs à l’aide du bouton Inverser .

Distribution

La distribution résulte des paramètres de barre définis. Vous pouvez toutefois également les saisir directement dans la liste déroulante. Les paramètres sont alors adaptés en conséquence. Le tableau suivant indique la syntaxe à respecter en fonction du type de définition. Pour le type de définition « Simple | Entre deux points », vous pouvez saisir l’espacement de manière relative ou absolue. Lors de la saisie absolue, il suffit d’omettre le signe %.

Type de définition Syntaxe Exemple
Multiple | Uniforme [ns]d[ds] | [Δ] 4d15 | 50
Multiple | Variable [Si] [ns]d[ds]/[Sn] | [Δ] [ns]d[ds]/[Sn] [Sj] | [Δ] 50 2d15/100 | 50 2d15/100 50 | 50
Multiple | Cercle [ns]d[ds] | [Δ] 4d15 | 50
Multiple | Arc [ns]d[ds] | [Δ] 4d15 | 50
Simple | Entre deux points [Xi‑k]% d[ds] | [Δ] d[ds] [Xj‑k]% | [Δ] 20% d15 | 50 d15 80% | 50
Simple | Point d[ds] d15

Informations | Analytique

Cette section offre un aperçu des propriétés importantes telles que l’aire d’armature, le poids, le nombre et l’espacement des barres.
