Stäbe

Längsbewehrungen nehmen die Biegezugspannungen in Längsrichtung der Haupttragrichtung des Betonbauteils auf.

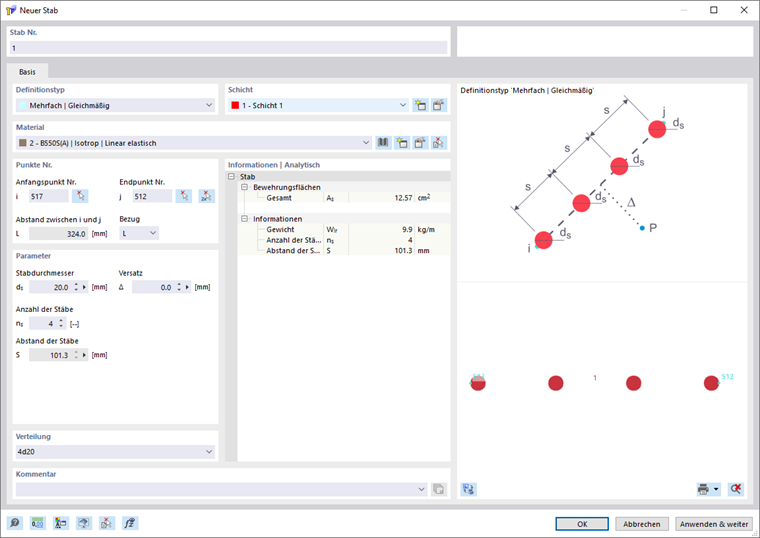

Dialog 'Neuer Stab'

Die Stabnummer wird automatisch vergeben, kann jedoch geändert werden. Bei der Nummerierung spielt die Reihenfolge keine Rolle. Sie muss auch nicht fortlaufend sein; Lücken in der Nummerierung sind zulässig.

Definitionstyp

In der Liste stehen verschiedene Definitionstypen zur Auswahl:

Schicht

Layer bieten Ihnen eine zusätzliche Strukturierungsmöglichkeit von Stäben.

Um einen neuen Layer zu erstellen, benutzen Sie die Schaltfläche oder wählen Sie 'Neue Schicht...' aus dem Kombinationsfeld.

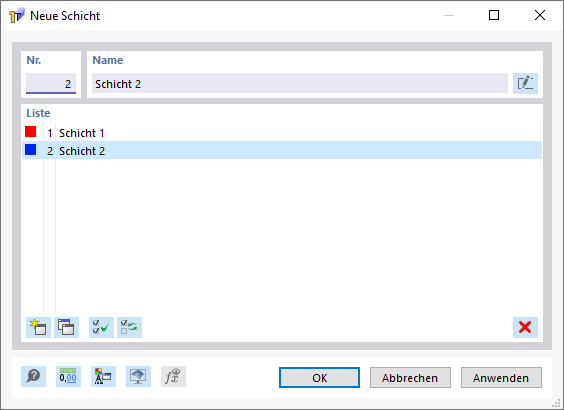

Dialog 'Neue Schicht'

Die Nummer und der Name des Layers wird automatisch vergeben, kann jedoch geändert werden. Die Farbe des Layers können Sie in den Anzeigeeigenschaften ändern, die Sie über die Schaltfläche öffnen können.

Selektierte Layer können Sie über die Schaltfläche kopieren und über die Schaltfläche löschen. Es können nur Layer gelöscht werden, die keine Stäbe enthalten.

Material

In der Liste der bereits angelegten Materialien können Sie ein Material für die Längsbewehrung auswählen oder auch bearbeiten sowie neu definieren. Es sind nur Materialien des Typs 'Betonstahl' zulässig.

Punkte Nr.

Der Definitionstyp 'Einzeln | Punkt' erfordert nur die Wahl eines einzigen Punktes. Der Stab wird an Bewehrungsfang-Punkten an der Außenkontur des Bügels und an allen anderen Punkten in seinem Schwerpunkt platziert.

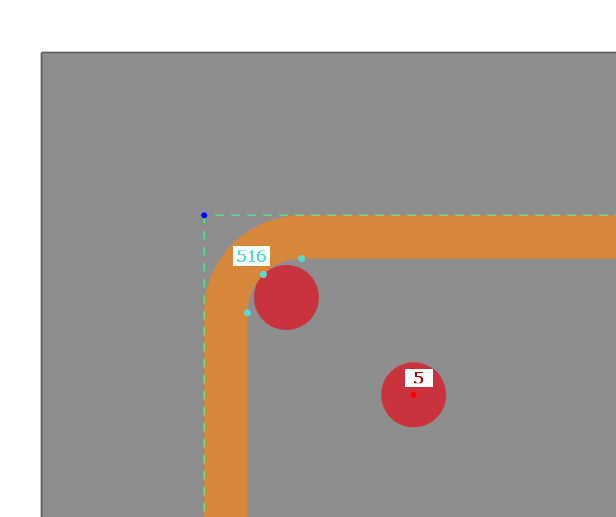

Stab vom Definitionstyp 'Einzeln | Punkt' an Bewehrungsfang-Punkt (516) und anderen Punkt (5)

Die anderen Definitionstypen erfordern die Angabe von zwei Punkten. Die Stäbe werden in ihrem Schwerpunkt auf der Verbindungslinie der beiden Punkte platziert. Der Abstand L zwischen den Punkten wird automatisch berechnet. Mit dem 'Bezug' können Sie steuern, ob sich die Länge auf die wahre Länge L zwischen den Punkten oder die Projektion in eine der globalen Richtungen Y, Z bezieht.

Parameter

Legen Sie den Stabdurchmesser d_s der Längsbewehrung fest.

Sie können auch einen Versatz der Stäbe definieren. Geben Sie negative Werte an, um den Stab in die andere Richtung zu versetzen.

Geben Sie für die Definitionstypen 'Mehrfach | Gleichmäßig' oder 'Mehrfach | Veränderlich' die Anzahl n_s der Stäbe an.

Der Abstand S der Stäbe wird beim Definitionstyp 'Mehrfach | Gleichmäßig' aus dem Abstand L zwischen Anfangspunkt i und Endpunkt j und aus der Anzahl n_s der Stäbe berechnet.

Beim Definitionstyp 'Mehrfach | Veränderlich' können Sie wahlweise die Abstände S_i und S_n oder S_j und S_n vorgeben. Der Abstand S_j bzw. S_i berechnet sich dann aus der Anzahl n_s der Stäbe und den definierten Abständen S_i und S_n bzw. S_j und S_n. Darin bezeichnet S_i den Abstand des ersten Stabes vom Anfangspunkt i, S_j der Abstand des letzen Stabes vom Endpunkt j und S_n den Abstand zwischen den Stäben.

Beim Definitionstyp 'Einzeln | Zwischen zwei Punkten' können Sie entweder den Abstand X_i-k zum Anfangspunkt i oder den Abstand X_j-k zum Endpunkt j direkt in den Textfeldern angeben. Alternativ können Sie den Abstand im Arbeitsfenster mit im Arbeitsfenster wählen. Mit der Schaltfläche können Sie zwischen der relativen und absoluten Eingabe des Abstands wechseln. Die Werte können Sie mit der Schaltfläche umkehren.

Verteilung

Die Verteilung ergibt sich aus den definierten Stabparametern. Sie können diese jedoch auch direkt in das Kombinationsfeld eingeben. Die Parameter werden dann dementsprechend angepasst. Die nachfolgende Tabelle zeigt die einzuhaltende Syntax in Abhängigkeit vom Definitionstyp. Beim Definitionstyp 'Einzeln | Zwischen zwei Punkten' können Sie den Abstand relativ oder absolut eingeben. Lassen Sie bei der absoluten Eingabe das Prozentzeichen einfach weg.

Informationen | Analytisch

Dieser Abschnitt bietet eine Übersicht über wichtige Eigenschaften wie Bewehrungsfläche, Gewicht, Anzahl und Abstand der Stäbe.
