Le armature longitudinali assorbono le tensioni di trazione da flessione nella direzione longitudinale della direzione principale portante dell’elemento in calcestruzzo.
Il numero del barra viene assegnato automaticamente, ma può essere modificato. Per la numerazione, l’ordine non ha alcuna importanza. Non deve nemmeno essere consecutiva; sono consentite lacune nella numerazione.

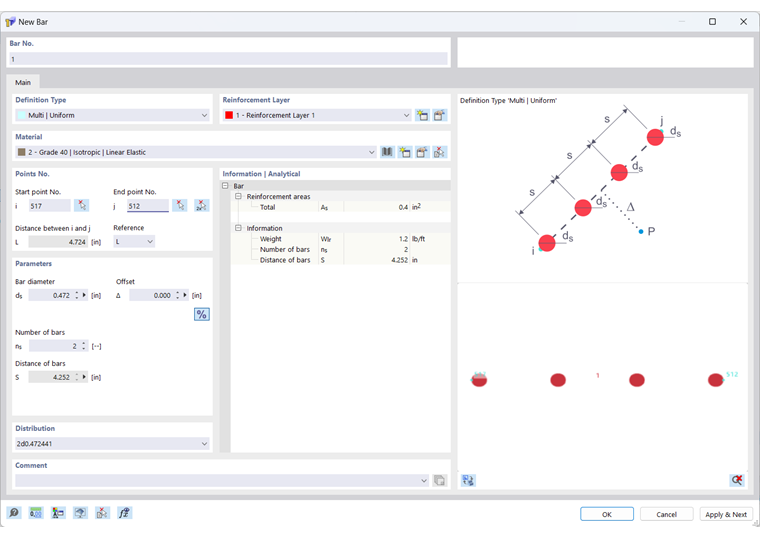

Tipo di definizione
Nell’elenco sono disponibili diversi tipi di definizione:
| Tipo di definizione | Descrizione |
|---|---|
| Multiplo | Uniforme | Più barre distribuite uniformemente sulla linea di collegamento tra il punto iniziale i e il punto finale j |
| Multiplo | Variabile | Più barre sulla linea di collegamento tra il punto iniziale i e il punto finale j con distanze definibili |
| Multiplo | Cerchio | Più barre distribuite uniformemente sul cerchio con centro P e raggio r a partire dalla distanza del punto iniziale i dal centro |
| Multiplo | Arco | Più barre distribuite uniformemente sull’arco di cerchio definito dal punto iniziale i, dal punto finale j e dal punto di controllo |
| Singolo | Tra due punti | Barra singola sulla linea di collegamento tra il punto iniziale i e il punto finale j |
| Singolo | Punto | Barra singola nel punto i |
Strato
I layer offrono un’ulteriore possibilità di strutturazione delle barre.

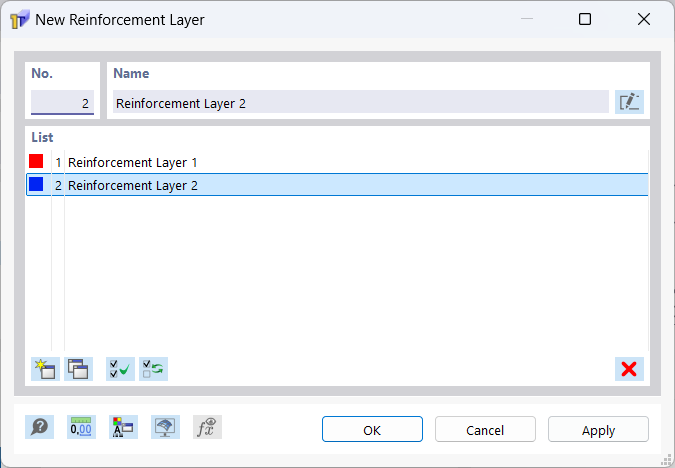

Per creare un nuovo layer, utilizzare il pulsante
oppure selezionare 'Nuovo strato...' dal campo combinato.
Il numero e il nome del layer vengono assegnati automaticamente, ma possono essere modificati. Il colore del layer può essere modificato nelle proprietà di visualizzazione, che è possibile aprire tramite il pulsante
.
I layer selezionati possono essere copiati tramite il pulsante
e eliminati tramite il pulsante
. È possibile eliminare solo i layer che non contengono barre.
Materiale
Nell’elenco dei materiali già creati, è possibile selezionare un materiale per l’armatura longitudinale oppure modificarlo e ridefinirlo. Sono consentiti solo materiali del tipo 'Acciaio per calcestruzzo'.
Punti n.

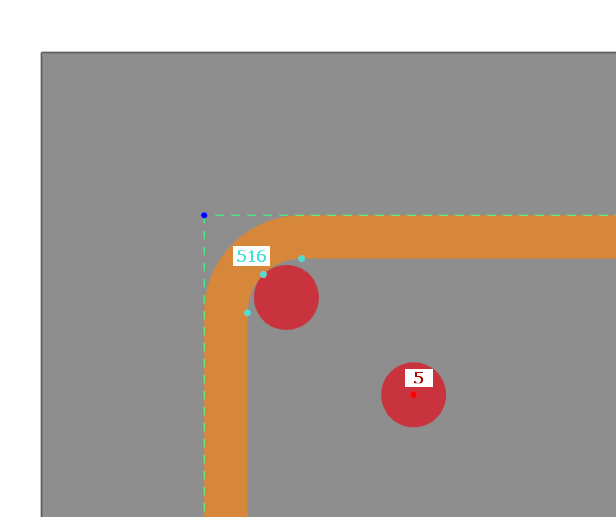

Il tipo di definizione 'Singolo | Punto' richiede solo la selezione di un singolo punto. La barra viene posizionata nei punti di presa dell’armatura sul contorno esterno della staffa e in tutti gli altri punti nel suo baricentro.
I tipi di definizione 'Multiplo | Uniforme', 'Multiplo | Variabile' nonché 'Singolo | Tra due punti' richiedono l’indicazione di due punti. Le barre vengono posizionate con il loro baricentro sulla linea di collegamento dei due punti. La distanza L tra i punti viene calcolata automaticamente. Con il 'riferimento' è possibile controllare se la lunghezza si riferisce alla lunghezza reale L tra i punti oppure alla proiezione in una delle direzioni globali Y, Z.
Il tipo di definizione 'Multiplo | Cerchio' richiede l’indicazione di un punto iniziale i nonché del centro del cerchio. Le barre vengono posizionate con il loro baricentro sul cerchio definito dal punto iniziale e dal centro.
Il tipo di definizione 'Multiplo | Arco' richiede l’indicazione di un punto iniziale i, di un punto finale j nonché di un punto di controllo. Le barre vengono posizionate con il loro baricentro sull’arco di cerchio definito dal punto iniziale, dal punto finale e dal punto di controllo.
Parametri
Impostare il diametro della barra ds dell’armatura longitudinale.
È anche possibile definire uno scostamento delle barre. Indicare valori negativi per spostare la barra nella direzione opposta.
Per i tipi di definizione 'Multiplo | Uniforme', 'Multiplo | Variabile', 'Multiplo | Cerchio' o 'Multiplo | Arco' indicare il numero ns delle barre.
La distanza S delle barre, per il tipo di definizione 'Multiplo | Uniforme', viene calcolata dalla distanza L tra il punto iniziale i e il punto finale j e dal numero ns delle barre.
Per il tipo di definizione 'Multiplo | Cerchio', la distanza tra le barre S risulta dalla circonferenza del cerchio divisa per il numero ns delle barre.
Per il tipo di definizione 'Multiplo | Arco', la distanza tra le barre S risulta dalla lunghezza dell’arco divisa per il numero ns delle barre.
Per il tipo di definizione 'Multiplo | Variabile' è possibile specificare a scelta le distanze Si e Sn oppure Sj e Sn. La distanza Sj o Si viene quindi calcolata in base al numero ns delle barre e alle distanze definite Si e Sn oppure Sj e Sn. Qui Si indica la distanza della prima barra dal punto iniziale i, Sj la distanza dell’ultima barra dal punto finale j e Sn la distanza tra le barre.
Per il tipo di definizione 'Singolo | Tra due punti' è possibile indicare direttamente nei campi di testo la distanza Xi-k dal punto iniziale i oppure la distanza Xj-k dal punto finale j. In alternativa, è possibile selezionare la distanza nella finestra di lavoro con
nella finestra di lavoro. Con il pulsante
è possibile passare tra l’inserimento relativo e assoluto della distanza. I valori possono essere invertiti con il pulsante
.
Distribuzione
La distribuzione risulta dai parametri della barra definiti. È tuttavia possibile inserirla anche direttamente nel campo combinato. I parametri vengono quindi adattati di conseguenza. La tabella seguente mostra la sintassi da rispettare in funzione del tipo di definizione. Per il tipo di definizione 'Singolo | Tra due punti' è possibile inserire la distanza in modo relativo o assoluto. In caso di inserimento assoluto, omettere semplicemente il simbolo di percentuale.
| Tipo di definizione | Sintassi | Esempio |
|---|---|---|
| Multiplo | Uniforme | [ns]d[ds] | [Δ] | 4d15 | 50 |
| Multiplo | Variabile | [Si] [ns]d[ds]/[Sn] | [Δ] [ns]d[ds]/[Sn] [Sj] | [Δ] | 50 2d15/100 | 50 2d15/100 50 | 50 |
| Multiplo | Cerchio | [ns]d[ds] | [Δ] | 4d15 | 50 |
| Multiplo | Arco | [ns]d[ds] | [Δ] | 4d15 | 50 |
| Singolo | Tra due punti | [Xi‑k]% d[ds] | [Δ] d[ds] [Xj‑k]% | [Δ] | 20% d15 | 50 d15 80% | 50 |
| Singolo | Punto | d[ds] | d15 |
Informazioni | Analitico
Questa sezione offre una panoramica delle proprietà importanti come l’area di armatura, il peso, il numero e la distanza delle barre.
