As armaduras longitudinais absorvem as tensões de tração de flexão na direção longitudinal da direção principal resistente do elemento de betão.

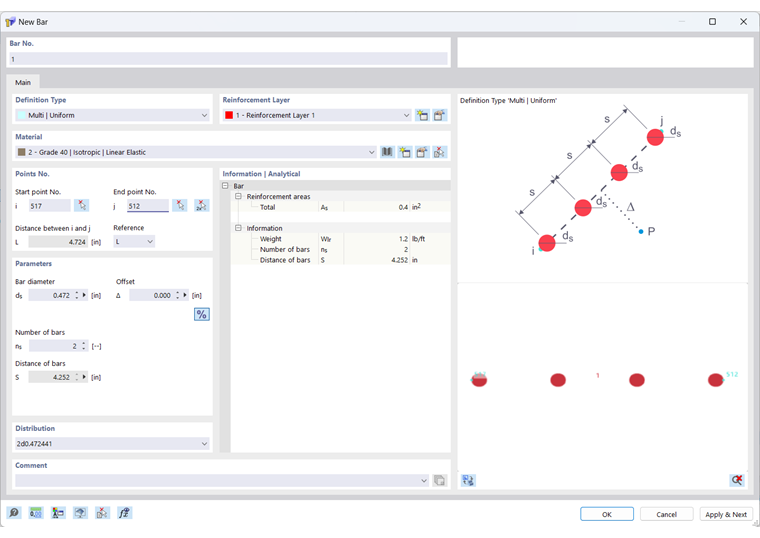

O número da barra é atribuído automaticamente, mas pode ser alterado. Na numeração, a ordem não tem importância. Também não precisa de ser contínua; são permitidas lacunas na numeração.
Tipo de definição
Na lista, estão disponíveis vários tipos de definição:
| Tipo de definição | Descrição |
|---|---|
| Múltiplo | Uniforme | Várias barras distribuídas uniformemente sobre a linha de ligação entre o ponto inicial i e o ponto final j |
| Múltiplo | Variável | Várias barras sobre a linha de ligação entre o ponto inicial i e o ponto final j com espaçamentos definíveis |
| Múltiplo | Circular | Várias barras distribuídas uniformemente sobre o círculo com centro P e raio r, a partir da distância do ponto inicial i ao centro |
| Múltiplo | Arco | Várias barras distribuídas uniformemente sobre o arco de circunferência definido pelo ponto inicial i, ponto final j e ponto de controlo |
| Individual | Entre dois pontos | Barra individual sobre a linha de ligação entre o ponto inicial i e o ponto final j |
| Individual | Ponto | Barra individual no ponto i |
Camada
As layers oferecem-lhe uma possibilidade adicional de estruturar as barras.

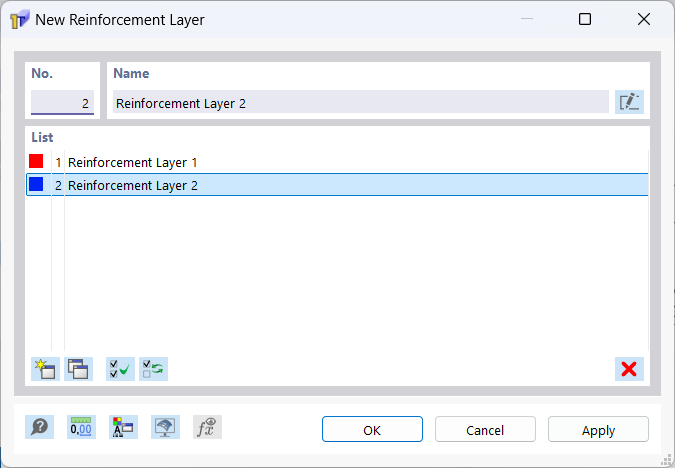

Para criar uma nova layer, utilize o botão
ou selecione 'Nova camada...' na caixa combinada.
O número e o nome da layer são atribuídos automaticamente, mas podem ser alterados. Pode alterar a cor da layer nas propriedades de apresentação, que pode abrir através do botão
.
Pode copiar as layers selecionadas através do botão
e eliminá-las através do botão
. Só podem ser eliminadas layers que não contenham barras.
Material
Na lista de materiais já criados, pode selecionar, editar ou redefinir um material para a armadura longitudinal. Só são permitidos materiais do tipo 'Betonstahl'.
Posição dos pontos

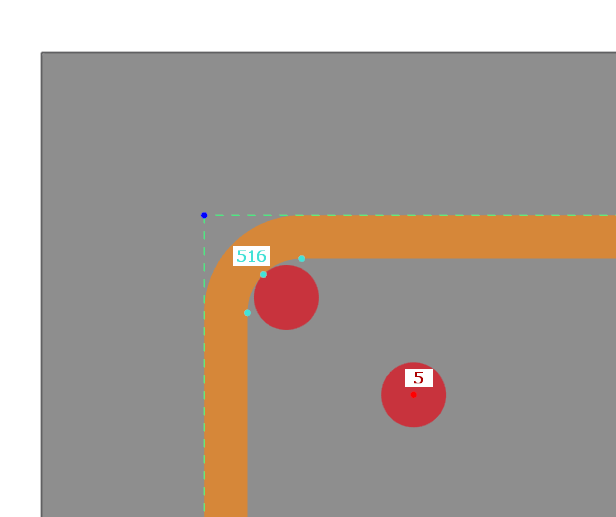

O tipo de definição 'Individual | Ponto' requer apenas a seleção de um único ponto. A barra é colocada em pontos de ancoragem da armadura na contorno exterior do estribo e em todos os outros pontos no seu centro de gravidade.
Os tipos de definição 'Múltiplo | Uniforme', 'Múltiplo | Variável' e 'Individual | Entre dois pontos' requerem a indicação de dois pontos. As barras são colocadas no seu centro de gravidade sobre a linha de ligação dos dois pontos. A distância L entre os pontos é calculada automaticamente. Com a opção 'Referência', pode controlar se o comprimento se refere ao comprimento real L entre os pontos ou à projeção numa das direções globais Y, Z.
O tipo de definição 'Múltiplo | Circular' requer a indicação de um ponto inicial i e do centro do círculo. As barras são colocadas com o seu centro de gravidade sobre o círculo definido pelo ponto inicial e pelo centro.
O tipo de definição 'Múltiplo | Arco' requer a indicação de um ponto inicial i, de um ponto final j e de um ponto de controlo. As barras são colocadas com o seu centro de gravidade sobre o arco de circunferência definido pelo ponto inicial, ponto final e ponto de controlo.
Parâmetros
Defina o diâmetro da barra ds da armadura longitudinal.
Também pode definir um deslocamento das barras. Introduza valores negativos para deslocar a barra na direção oposta.
Indique, para os tipos de definição 'Múltiplo | Uniforme', 'Múltiplo | Variável', 'Múltiplo | Circular' ou 'Múltiplo | Arco', o número ns de barras.
O espaçamento S das barras é calculado, no tipo de definição 'Múltiplo | Uniforme', a partir da distância L entre o ponto inicial i e o ponto final j e do número ns de barras.
No tipo de definição 'Múltiplo | Circular', o espaçamento entre barras S resulta do perímetro do círculo dividido pelo número ns de barras.
No tipo de definição 'Múltiplo | Arco', o espaçamento entre barras S resulta do comprimento do arco dividido pelo número ns de barras.
No tipo de definição 'Múltiplo | Variável', pode especificar, opcionalmente, os espaçamentos Si e Sn ou Sj e Sn. O espaçamento Sj ou Si é então calculado a partir do número ns de barras e dos espaçamentos definidos Si e Sn ou Sj e Sn. Aqui, Si designa a distância da primeira barra ao ponto inicial i, Sj a distância da última barra ao ponto final j e Sn a distância entre as barras.
No tipo de definição 'Individual | Entre dois pontos', pode indicar diretamente nas caixas de texto a distância Xi-k ao ponto inicial i ou a distância Xj-k ao ponto final j. Em alternativa, pode selecionar a distância na janela de trabalho com
na janela de trabalho. Com o botão
, pode alternar entre a introdução relativa e absoluta da distância. Pode inverter os valores com o botão
.
Distribuição
A distribuição resulta dos parâmetros de barra definidos. No entanto, também pode introduzi-la diretamente na caixa combinada. Os parâmetros serão então ajustados em conformidade. A tabela seguinte mostra a sintaxe a respeitar em função do tipo de definição. No tipo de definição 'Individual | Entre dois pontos', pode introduzir a distância de forma relativa ou absoluta. Na introdução absoluta, basta omitir o sinal de percentagem.
| Tipo de definição | Sintaxe | Exemplo |
|---|---|---|
| Múltiplo | Uniforme | [ns]d[ds] | [Δ] | 4d15 | 50 |
| Múltiplo | Variável | [Si] [ns]d[ds]/[Sn] | [Δ] [ns]d[ds]/[Sn] [Sj] | [Δ] | 50 2d15/100 | 50 2d15/100 50 | 50 |
| Múltiplo | Circular | [ns]d[ds] | [Δ] | 4d15 | 50 |
| Múltiplo | Arco | [ns]d[ds] | [Δ] | 4d15 | 50 |
| Individual | Entre dois pontos | [Xi‑k]% d[ds] | [Δ] d[ds] [Xj‑k]% | [Δ] | 20% d15 | 50 d15 80% | 50 |
| Individual | Ponto | d[ds] | d15 |
Informações | Analítico
Esta secção apresenta uma visão geral de propriedades importantes, como a área de armadura, peso, número e espaçamento das barras.
