Na configuração de tensões, o utilizador pode selecionar as tensões a serem calculadas. Pode aceder à configuração de tensões no Navegador - Dados através da entrada Tensões.
Base
O separador Base gere a lista de tensões a serem calculadas.
Tensões a serem calculadas
Na lista, pode selecionar as tensões a serem calculadas. Quando assinala um campo de seleção, a respectiva tensão será calculada.
À direita da lista, uma descrição da tensão selecionada é exibida.
Tensão limite
Para cada tensão, você pode selecionar um tipo de tensão limite na tabela. A relação de tensão é calculada a partir da razão da tensão existente para a tensão limite.
Se você deseja aumentar ou reduzir a tensão limite para um tipo de tensão, você pode escalá-la na coluna 'Fator' de maneira correspondente. Com a opção '/', a tensão é dividida pelo fator, com '*' é multiplicada.
Sem
Para o tipo de tensão limite 'Sem', o cálculo da relação de tensão não é realizado.
Tensão limite normal
A tensão limite normal representa a tensão admissível para a solicitação devido à flexão e força normal. A tensão limite normal é determinada pela seguinte fórmula.
Tensão limite de cisalhamento
A tensão limite de cisalhamento indica a tensão admissível devido à força transversal e torção. A tensão limite de cisalhamento é determinada pela seguinte fórmula.
Tensão limite de comparação
A tensão limite de comparação representa a tensão admissível para a atuação simultânea de várias tensões. A tensão limite de comparação é determinada pela seguinte fórmula.
Personalizado
Você pode usar o tipo de tensão limite 'Personalizado' para ajustar manualmente a tensão limite. A tensão limite, então, pode ser definida de forma personalizada na coluna 'Tensão limite personalizada'.
Compressão/Tensão personalizadas
Com o tipo de tensão limite 'Compressão/Tensão personalizadas', você pode estipular tensões limites dependentes do sinal para determinados componentes de tensão.

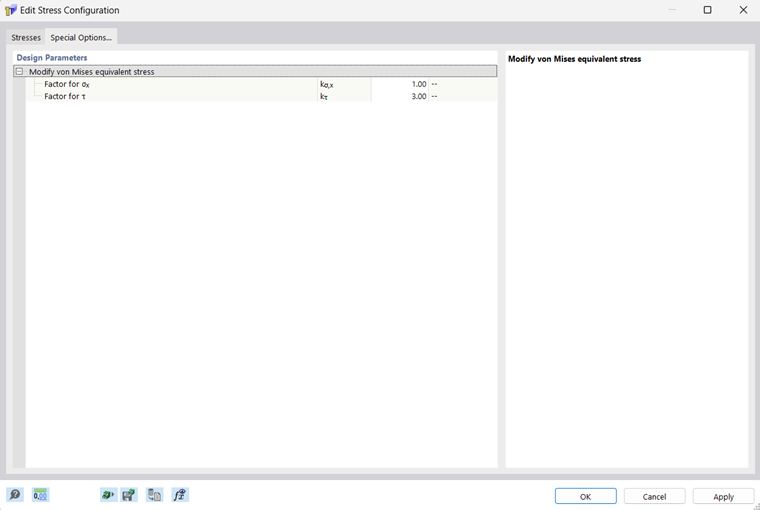

Opções Especiais
Na aba Opções Especiais, você pode definir configurações para o cálculo de tensões.
Modificar tensão de comparação de Von Mises
Você pode ajustar os fatores para a determinação da tensão de comparação. Os fatores afetam a tensão de comparação (de Von Mises, modificada) σv, Von Mises, mod.
