V konfiguraci napětí můžete vybrat napětí, která se mají vypočítat a vypsat. Konfiguraci napětí můžete otevřít v ‚‘'Navigátoru - Data'‚‘ přes položku ‚‘'Napětí'‚‘.
Základní
Záložka ‚‘'Základní'‚‘ spravuje seznam napětí, která se mají vypočítat.
Napětí, která se mají vypočítat
V seznamu můžete vybrat napětí, která se mají vypočítat. Zaškrtnutím políčka se vypočítá příslušné napětí.
Vpravo od seznamu se zobrazí popis vybraného napětí.
Mezní napětí
Pro každé napětí můžete v tabulce vybrat typ mezního napětí. Poměr napětí se vypočítá z poměru existujícího napětí k meznímu napětí.
Pokud chcete zvýšit nebo redukovat mezní napětí pro určitý typ napětí, můžete jej odpovídajícím způsobem škálovat ve sloupci „Faktor“. Pomocí volby „/“ se napětí vydělí faktorem, pomocí „*“ se vynásobí.
Bez
U typu mezního napětí „Bez“ se výpočet poměru napětí neprovádí.
Mezní normálové napětí
Mezní normálové napětí představuje přípustné napětí pro namáhání v důsledku ohybu a normálové síly. Mezní normálové napětí se stanoví podle následujícího vzorce.
Mezní smykové napětí
Mezní smykové napětí udává přípustné smykové napětí v důsledku příčné síly a torze. Mezní smykové napětí se stanoví podle následujícího vzorce.
Mezní srovnávací napětí
Mezní srovnávací napětí představuje přípustné srovnávací napětí pro současné působení více napětí. Mezní srovnávací napětí se stanoví podle následujícího vzorce.
Uživatelské zadání
Typ mezního napětí „Uživatelské zadání“ můžete použít k ruční úpravě mezního napětí. Mezní napětí můžete poté zadat v sloupci „Uživatelské mezní napětí“.
Uživatelské zadání
Pomocí typu mezního napětí „Uživatelské zadání“ můžete zadat mezní napětí závislé na znaménku pro určité složky napětí.

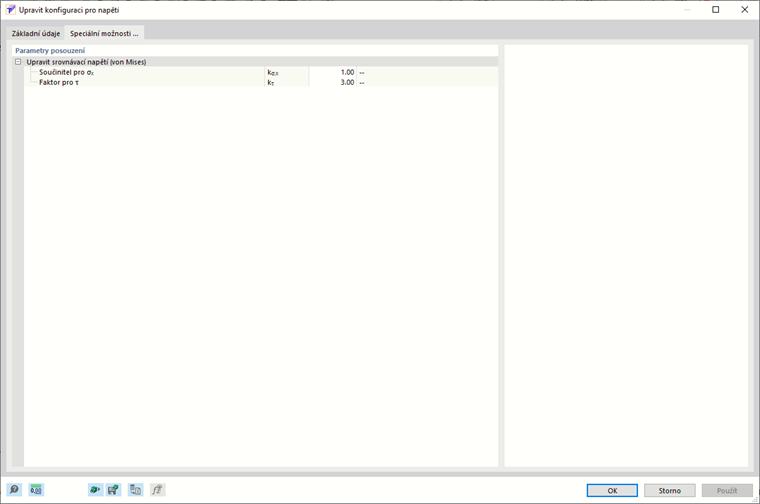

Speciální možnosti
Na kartě „Speciální možnosti“ můžete provést nastavení pro výpočet napětí.
Úprava srovnávacího napětí podle von Misesa
Můžete upravit faktory pro stanovení srovnávacího napětí. Faktory ovlivňují srovnávací napětí (von Mises, upravené) σv, von Mises, mod.
