Konfiguracja naprężeń

W konfiguracji naprężenia można wybrać naprężenia do obliczenia i wyprowadzenia. Można otworzyć konfigurację naprężeń w Nawigatorze - Dane przez wpis Naprężenia.

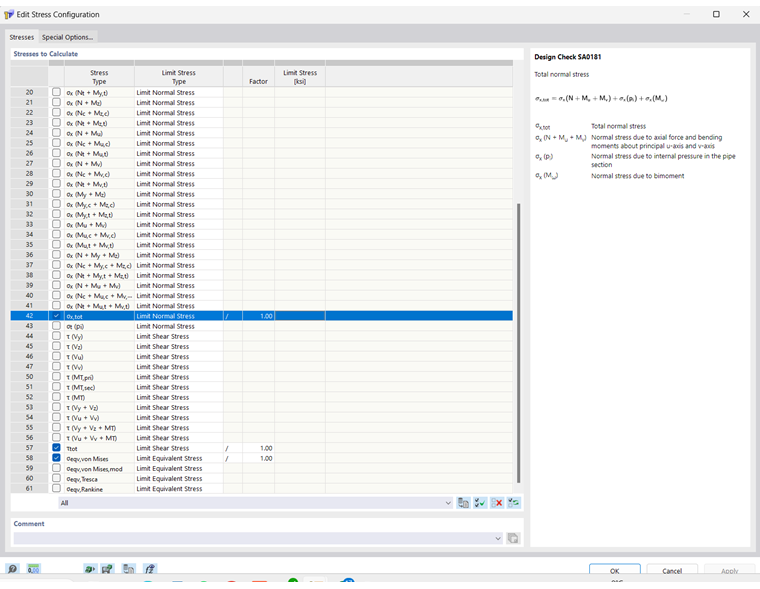

Okno "Konfiguracja naprężeń", zakładka "Podstawowe"

Podstawowe

Zakładka Podstawowe zarządza listą naprężeń do obliczenia.

Naprężenia do obliczenia

Na liście można wybrać naprężenia do obliczenia. Zaznaczenie pola wyboru powoduje obliczenie odpowiedniego naprężenia.

Po prawej stronie listy wyświetla się opis wybranego naprężenia.

Naprężenie graniczne

Dla każdego naprężenia można w tabeli wybrać typ naprężenia granicznego. Stosunek naprężeniowy oblicza się jako stosunek istniejącego naprężenia do naprężenia granicznego.

Typ naprężenia granicznego

Jeśli chcesz zwiększyć lub zmniejszyć naprężenie graniczne dla danego typu naprężenia, możesz skalować je odpowiednio w kolumnie 'Czynnik'. Opcja '/' dzieli naprężenie przez czynnik, a '*' mnoży.

Bez

Przy typie naprężenia granicznego 'Bez' obliczenie stosunku naprężeniowego jest pomijane.

Graniczne naprężenie normalne

Graniczne naprężenie normalne to dopuszczalne naprężenie dla naprężeń wynikających z zginania i siły osiowej. Graniczne naprężenie normalne oblicza się według następującego wzoru.

Graniczne naprężenie ścinające

Graniczne naprężenie ścinające wskazuje dopuszczalne naprężenie ścinające wynikające z siły poprzecznej i skręcania. Graniczne naprężenie ścinające oblicza się według następującego wzoru.

Graniczne naprężenie porównawcze

Graniczne naprężenie porównawcze to dopuszczalne naprężenie porównawcze dla równoczesnego działania wielu naprężeń. Graniczne naprężenie porównawcze oblicza się według następującego wzoru.

Użytkownika

Można użyć typu naprężenia granicznego 'Użytkownika', aby ręcznie dostosować naprężenie graniczne. Następnie można ustalić naprężenie graniczne w kolumnie 'Naprężenie graniczne użytkownika'.

Użytkownika ciśnienie/naprężenie

Z typem naprężenia granicznego 'Użytkownika ciśnienie/naprężenie' można określić zależne od znaku naprężenia graniczne dla poszczególnych komponentów naprężenia.

Specjalne opcje

W zakładce Specjalne opcje można ustawić opcje dla obliczania naprężeń.

Okno dialogowe "Konfiguracja naprężeń", zakładka "Opcje specjalne"

Modyfikacja naprężenia porównawczego von Misesa

Można dostosować czynniki do obliczania naprężenia porównawczego. Czynniki wpływają na naprężenie porównawcze (von Mises, zmodyfikowane) σ_{v, von Mises, mod}.
