Dans la configuration des contraintes, vous pouvez sélectionner les contraintes à calculer et à afficher. Vous pouvez accéder à la configuration des contraintes dans le Navigateur - Données via l’entrée Contraintes.
@mainTab@

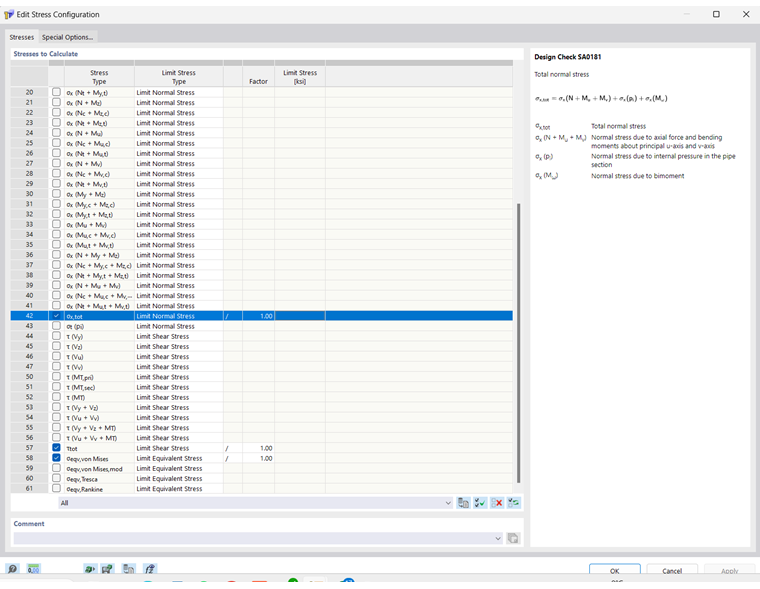

Général
L’onglet Base permet de gérer la liste des contraintes à calculer.
Contraintes à calculer
Dans la liste, vous pouvez sélectionner les contraintes à calculer. Si vous cochez une case, la contrainte correspondante sera calculée.
À droite de la liste, une description de la contrainte sélectionnée est affichée.
Contrainte limite
Pour chaque contrainte, vous pouvez sélectionner un type de contrainte limite dans le tableau. Le rapport de contrainte est calculé à partir du rapport de la contrainte existante à la contrainte limite.
Si vous souhaitez augmenter ou réduire la contrainte limite pour un type de contrainte, vous pouvez la mettre à l’échelle dans la colonne « Facteur » en conséquence. Avec l’option « / », la contrainte est divisée par le facteur, avec « * » elle est multipliée.
Aucune
Avec le type de contrainte limite « Aucune », le calcul du rapport de contrainte est omis.
Contrainte normale limite
La contrainte normale limite représente la contrainte admissible pour le chargement dû à la flexion et à un effort normal. La contrainte normale limite est déterminée selon la formule suivante :
Contrainte limite de cisaillement
La contrainte de cisaillement limite indique la contrainte de cisaillement admissible due à la force transversale et à la torsion. La contrainte limite de cisaillement est déterminée selon la formule suivante :
Contrainte équivalente limite
La contrainte équivalente limite représente la contrainte équivalente admissible pour l’action simultanée de plusieurs contraintes. La contrainte équivalente limite est déterminée selon la formule suivante :
Défini par l’utilisateur
Vous pouvez utiliser le type de contrainte limite « Personnalisé » pour ajuster manuellement la contrainte limite. Vous pouvez ensuite spécifiée la contrainte définie par l’utilisateur dans la colonne « Contrainte limite définie par l’utilisateur ».
Compression/traction définie par l’utilisateur
Le type de contrainte limite « Compression/traction définie par l'utilisateur » vous permet de spécifier des contraintes limites dépendant du signe pour certaines composantes de contrainte.
@ObjectConfigurationSpecialSettingsWidget@

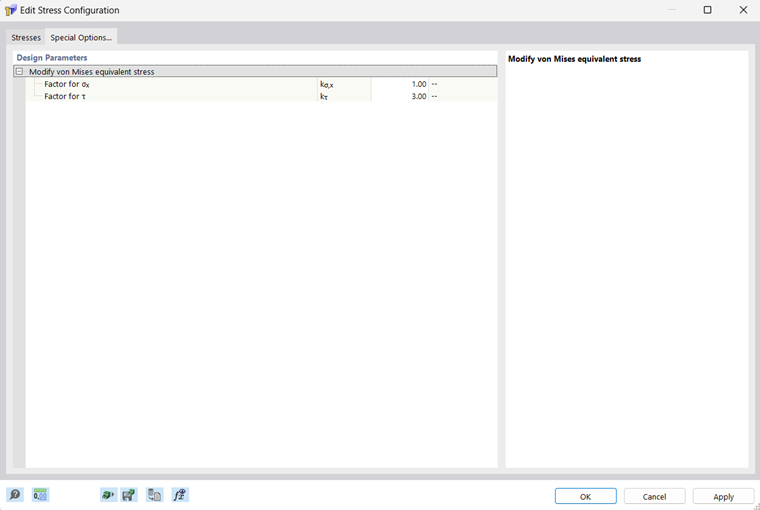

Options spéciales
L’onglet Options spéciales permet d’effectuer des réglages pour le calcul des contraintes.
Modifier la contrainte équivalente de von Mises
Vous pouvez ajuster les facteurs pour la détermination de la contrainte équivalente. Les facteurs affectent la contrainte équivalente (von Mises, modifiée) σv, von Mises, mod.
