En la configuración de tensiones, puede seleccionar las tensiones a calcular y mostrar. Puede acceder a la configuración de tensiones en el Navegador - Datos a través de la entrada Tensiones.

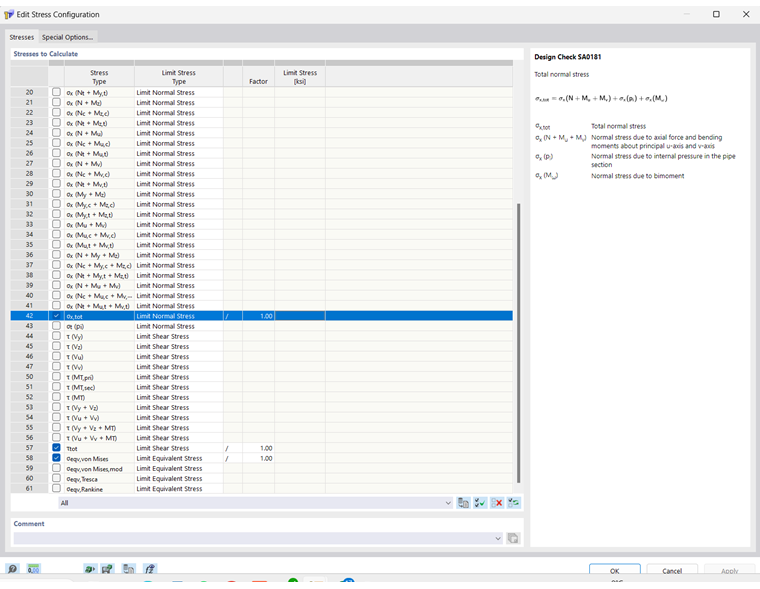

Base
La pestaña Base gestiona la lista de tensiones a calcular.
Tensiones a calcular
En la lista, puede seleccionar las tensiones a calcular. Si marca una casilla de verificación, se calculará la tensión correspondiente.
A la derecha de la lista, se muestra una descripción de la tensión seleccionada.
Tensión límite
Para cada tensión, puede seleccionar un tipo de tensión límite en la tabla. La relación de tensión se calcula a partir de la relación entre la tensión existente y la tensión límite.
Si desea aumentar o reducir la tensión límite para un tipo de tensión, puede escalarla adecuadamente en la columna 'Factor'. Con la opción '/', la tensión se divide por el factor, con '*', se multiplica.
Ninguna
Con el tipo de tensión límite 'Ninguna', se omite el cálculo de la relación de tensión.
Tensión normal límite
La tensión normal límite representa la tensión permisible para las solicitaciones debidas a flexión y fuerza axial. La tensión normal límite se determina de acuerdo con la siguiente fórmula.
Tensión de cizalladura límite
La tensión de cizalladura límite indica la tensión de cizalladura permisible debida a las fuerzas cortantes y torsión. La tensión de cizalladura límite se determina de acuerdo con la siguiente fórmula.
Tensión de comparación límite
La tensión de comparación límite representa la tensión comparativa permisible para la acción simultánea de varias tensiones. La tensión de comparación límite se determina de acuerdo con la siguiente fórmula.
Personalizado
Puede utilizar el tipo de tensión límite 'Personalizado' para ajustar manualmente la tensión límite. Luego puede definir la tensión límite en la columna 'Tensión límite personalizada'.
Presión/Tensión personalizado
Con el tipo de tensión límite 'Presión/Tensión personalizado', puede definir tensiones límites dependientes del signo para algunos componentes de la tensión.

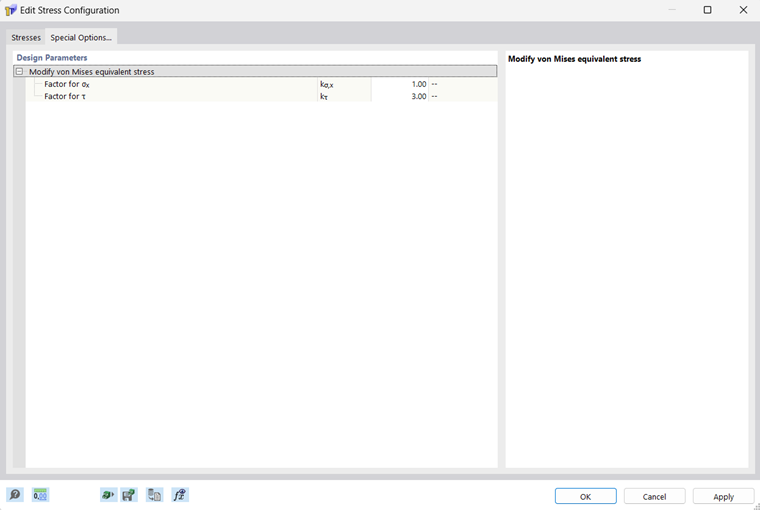

Opciones especiales
En la pestaña Opciones especiales, puede realizar configuraciones para el cálculo de tensiones.
Modificar la tensión de comparación de Von Mises
Puede ajustar los factores para el cálculo de la tensión de comparación. Los factores afectan a la tensión de comparación (de Von Mises, modificada) σv, de Von Mises, mod.
