В конфигурации напряжений вы можете выбрать напряжения для расчета и выдачи. Вы можете вызвать конфигурацию напряжений через запись Напряжения в Навигаторе - Данные.
Основное

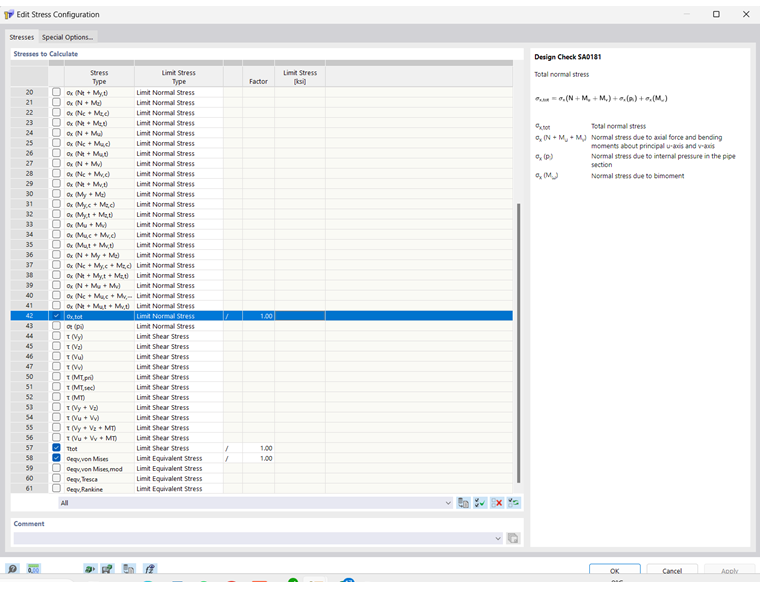

Закладка Основное управляет списком напряжений, которые необходимо рассчитать.
Напряжения для расчета
В списке вы можете выбрать напряжения, которые необходимо рассчитать. Если вы отметите контрольное поле, соответствующее напряжение будет рассчитано.
Справа от списка отображается описание выбранного напряжения.
Предел напряжения
Для каждого напряжения вы можете выбрать в таблице тип предела напряжения. Отношение напряжения рассчитывается на основе отношения существующего напряжения к пределу напряжения.
Если вы хотите увеличить или уменьшить предел напряжения для типа напряжения, вы можете соответственно масштабировать его в столбце "Фактор". С опцией '/' напряжение делится на фактор, с '*' умножается.
Без
При типе предела напряжения "Без" расчет отношения напряжений не производится.
Предел нормального напряжения
Предел нормального напряжения представляет допустимое напряжение для нагрузки вследствие изгиба и нормальной силы. Предел нормального напряжения определяется по следующей формуле.
Предел касательного напряжения
Предел касательного напряжения представляет допустимое касательное напряжение вследствие поперечной силы и крутящего момента. Предел касательного напряжения определяется по следующей формуле.
Предел эквивалентного напряжения
Предел эквивалентного напряжения представляет допустимое эквивалентное напряжение при одновременном воздействии нескольких напряжений. Предел эквивалентного напряжения определяется по следующей формуле.
Пользовательский
Вы можете использовать тип предела напряжения "Пользовательский", чтобы вручную настроить предел напряжения. Предел напряжения вы можете затем указать в столбце "Пользовательский предел напряжения".
Пользовательский сжатие/растяжение
С типом предела напряжения "Пользовательский сжатие/растяжение" вы можете задать предельно зависимые от знака напряжения для определенных компонентов напряжений.
Специальные параметры
В закладке Специальные параметры вы можете настроить параметры расчета напряжений.
Изменение эквивалентного напряжения по Мизесу
Вы можете настроить коэффициенты для определения эквивалентного напряжения. Коэффициенты влияют на эквивалентное напряжение (по Мизесу, модифицированное) σv, по Мизесу, мод.
