Couches dans les applications Dlubal sont un outil puissant pour l'organisation et la structuration des informations du modèle. Elles permettent de regrouper logiquement des objets tels que des barres, des surfaces, des charges ou des éléments auxiliaires et de contrôler de manière ciblée la visibilité ainsi que la possibilité de modification. Ceci est particulièrement utile pour les modèles complexes afin de préserver la clarté et de rendre les flux de travail plus efficaces.
Que sont les couches dans les applications Dlubal ?
Les couches sont comparables aux calques dans les programmes de CAO. Chaque objet de modèle peut être attribué à une couche spécifique. Via la gestion des couches, vous pouvez :
- Contrôler la visibilité : afficher ou masquer des couches.
- Restreindre la modification : verrouiller des couches pour éviter des modifications accidentelles.
- Créer une structure : organiser les objets par fonction, matériau ou section de projet.
Créer et gérer des couches

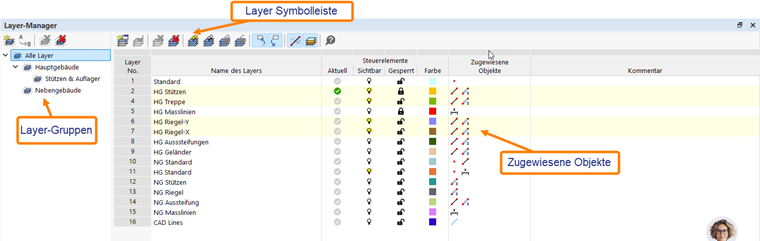

Afin de pouvoir travailler avec les couches, il est recommandé d'activer le gestionnaire de couches via le menu « Affichage | Gestionnaire de couches ». Vous pouvez ensuite le placer librement dans l'interface ou l'ancrer. Dans le gestionnaire de couches, vous pouvez également créer et organiser les couches nécessaires.
Barre d'outils du gestionnaire de couches
La barre d'outils « Gestionnaire de couches » vous offre les options suivantes :
- Nouvelle couche
- Définir la couche comme courante
- Supprimer la couche
- Supprimer toutes les couches
- Afficher toutes les couches
- Masquer toutes les couches
- Verrouiller toutes les couches
- Déverrouiller toutes les couches
- Sélectionner des objets dans le graphique
- Afficher les objets sélectionnés dans le graphique
- Afficher les objets masqués en arrière-plan
- Couleurs des objets rendus selon les couches.
- Aide
Groupes de couches
Le gestionnaire de couches vous offre la possibilité d'organiser les couches par groupes. Vous pouvez créer autant de niveaux de regroupement que nécessaire. Si vous attribuez une couche à un groupe de couches, cette couche est automatiquement attribuée également aux groupes supérieurs. Les couches peuvent à tout moment être attribuées à un autre groupe. Une couche peut être attribuée à plusieurs groupes de couches.
Informations de couche d'un objet

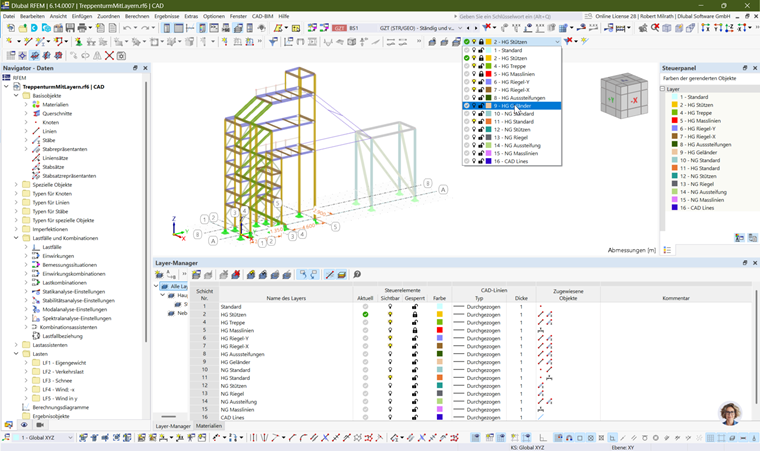

- Lors de la création d'un objet, celui-ci est toujours attribué à la couche courante.
- Les objets existants peuvent être attribués à une couche via les propriétés ou par sélection multiple. Pour ce faire, veuillez les sélectionner puis les attribuer à la couche souhaitée (4).
La barre d'outils « Couche sélectionnée »
- Afficher et masquer la couche sélectionnée
- Verrouiller/déverrouiller la couche sélectionnée
- Modifier la couche sélectionnée
- Couche sélectionnée
- Activer le filtre de groupes de couches
