Arbeiten mit Layern (Folien)

Layer in den Dlubal-Apps sind ein leistungsstarkes Werkzeug zur Organisation und Strukturierung von Modellinformationen. Sie ermöglichen es, Objekte wie Stäbe, Flächen, Lasten oder Hilfselemente logisch zu gruppieren und die Sichtbarkeit sowie Bearbeitbarkeit gezielt zu steuern. Dies ist besonders hilfreich bei komplexen Modellen, um Übersichtlichkeit zu bewahren und Arbeitsabläufe effizienter zu gestalten.

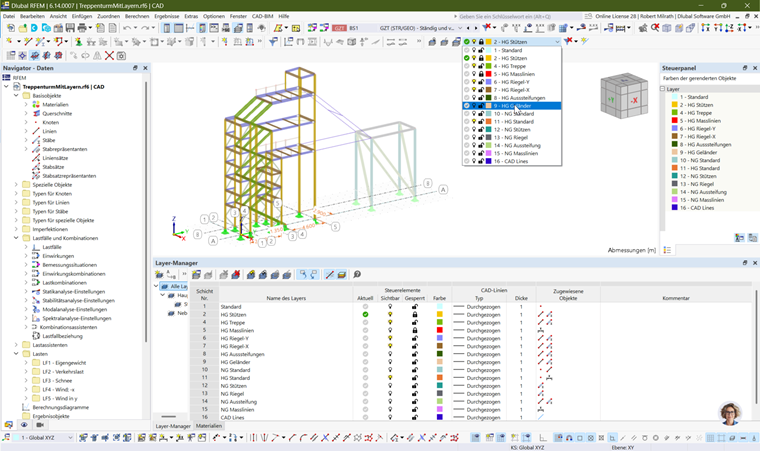

GUI with layers

Was sind Layer in Dlubal-Apps?

Layer sind vergleichbar mit Ebenen in CAD-Programmen. Jedes Modellobjekt kann einem bestimmten Layer zugeordnet werden. Über die Layerverwaltung können Sie:

• Sichtbarkeit steuern: Layer ein- oder ausblenden.
• Bearbeitung einschränken: Layer sperren, um versehentliche Änderungen zu vermeiden.
• Struktur schaffen: Objekte nach Funktion, Material oder Projektabschnitt organisieren.

Anlegen und Verwalten von Layern

Damit Sie mit den Layern arbeiten können, ist es ratsam den Layer-Manager über das Menü "Ansicht | Layer-Manager"zu aktivieren. Diesen können Sie dann frei in der Oberfläche ablegen oder andocken.
Im Layer-Manger können Sie dann auch die benötigten Layer erstellen und organisieren.

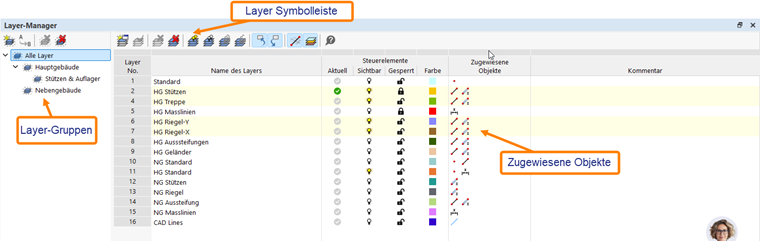

Layer-Manager

Layer-Manager-Symbolleiste

Symbolleiste der Folienverwaltung/-bearbeitung

1. Neuer Layer
2. Layer als aktuell festlegen
3. Layer löschen
4. Alle Layer löschen
5. Alle Layer anzeigen
6. Alle Layer ausblenden
7. Alle Layer sperren
8. Alle Layer entsperren
9. Objekte in Grafik wählen
10. Selektierte Objekte in Grafik anzeigen
11. Verborgene Objekte im Hintergrund anzeigen
12. Farben der gerenderten Objekte nach Layern.
13. Hilfe

Layer-Gruppen

Der Layer-Manager bietet Ihnen die Möglichkeit Layer nach Gruppen zu organisieren. Sie können so viele Ebenen der Gruppierung erstellen wie sie benötigen. Weisen Sie einen Layer einer Layer-Gruppe zu, wird dieser Layer automatisch auch den übergeordneten Gruppen zugewiesen. Layer können zu jederzeit einer anderen Gruppe zugeordnet werden. Ein Layer kann immer nur einem Gruppenstrang zugeordnet sein.

Layerinformationen eines Objektes

• Beim Erstellen eines Objekts wird dieses immer dem aktuellen Layer zugeordnet.
• Bestehende Objekte können über die Eigenschaften oder per Mehrfachauswahl einer Folie zugewiesen werden. Hierzu diese bitte selektieren, und dann dem gewünschten Layer (4) zuordnen.

Die Symbolleiste 'Ausgewählter Layer'

Symbolleiste ausgewählter Layer

1. Ausgewählten Layer ein- und ausblenden
2. Ausgewählten Layer sperren/entperren
3. Ausgewählten Layer bearbeiten
4. Ausgewählter Layer
5. Layergruppenfilter aktivieren
