Charges thermiques sur les ponts selon l’Eurocode

Cet article décrit comment déterminer et combiner les charges thermiques sur les ponts conformément à l’Eurocode.

Bases normatives

La détermination des actions de la température sur les ponts est réglementée dans l'EN 1991-1-5, section 6 [1]. On distingue d'abord entre l'action de la température sur le tablier (section 6.1) et l'action de la température sur les piliers du pont (section 6.2).

Actions de la température sur le tablier

Les tabliers sont répartis dans les trois types suivants :

Type 1	Structure en acier	poutre-caisson en acier, poutre treillis en acier
Type 2	Constructions composites
Type 3	Structures en béton	Dallés en béton, poutres en béton, poutres-caissons

L'action de la température se compose d'une partie de température constante et d'une partie variable. [1]

Détermination de la partie de température constante

La partie de température constante est déterminée selon l'EN 1991-1-5, section 6.1.3 [1]. En fonction du type de tablier, les valeurs caractéristiques de la température minimale de l'air extérieur T_e,min et de la température maximale de l'air extérieur T_e,max sont déterminées. La température de montage T₀ est définie dans l'Annexe nationale. Si aucune information n'y est disponible, T₀ peut être prise égale à 10 °C. La valeur caractéristique de la variation négative maximale (raccourcissement) T_N,con doit être prise égale à

{ΔT}_{N, con} = T_{0} - T_{e, \min}

T₀	Température d’installation
T_e,min	Valeur caractéristique de la composante minimale constante de température

Calcul de la valeur caractéristique de la modification négative maximale (raccourcissement)

La valeur caractéristique de la variation positive maximale (expansion) ∆T_N,exp doit être prise égale à

{ΔT}_{N, \exp} = T_{e, \max} - T_{0}

T_e,max	Valeur caractéristique de la composante de température constante maximale
T₀	Température d’installation

Calcul de la valeur caractéristique de la modification positive maximale (expansion)

La fluctuation totale de la partie de température constante s'obtient donc comme suit :

{ΔT}_{N} = T_{e, \max} - T_{e, \min}

T_e,max	Valeur caractéristique de la composante constante maximale de la température
T_e,min	Valeur caractéristique pour la part de température constante minimale

Calcul de la valeur de la variation de température totale de la part de température constante

Détermination de la partie de température verticalement variable

En raison du réchauffement (p. ex. rayonnement solaire pendant la journée) et du refroidissement (p. ex. contact avec les précipitations) de la partie supérieure du tablier, il se produit une différence de température verticale. Celle-ci peut provoquer des sollicitations dans la structure. Deux méthodes sont disponibles pour la détermination de la partie de température verticalement variable. Le choix de la méthode à appliquer dans un pays peut être défini dans l'Annexe nationale [1].

Pour l'Allemagne, la méthode 1 doit être appliquée [2].

Méthode 1

La méthode 1 est décrite dans l'EN 1991-1-5, section 6.1.4.1 [1]. La différence de température verticale est ici linéaire. Dans le cas où la face supérieure est plus chaude que la face inférieure, une partie linéaire avec ∆_TM,heat est utilisée. Dans le cas où la face inférieure est plus chaude que la face supérieure, une partie linéaire avec ∆_TM,cool est utilisée. Les valeurs ∆T_M,heat et ∆T_M,cool sont définies dans l'Annexe nationale et dépendent du type de tablier ainsi que de l'épaisseur du revêtement supérieur.

Méthode 2

La méthode 2 est décrite dans la section 6.1.4.2 [1] et traite des ’influences non linéaires sur la partie de température verticale. Les différences de température verticales sont définies dans l'Annexe nationale et dépendent du type de tablier ainsi que du système structural.

Détermination de la partie de température horizontale

Une partie de température horizontale ne doit être prise en compte que dans des cas exceptionnels [1].

Prise en compte simultanée des parties de température constantes et variables

L'apparition simultanée d'une charge de température constante et variable peut être interprétée comme une combinaison de charges. Comme combinaison des deux charges de température, l'expression suivante est utilisée :

{ΔT}_{M, heat} (or {ΔT}_{M, cool}) + ω_{N} {ΔT}_{N, \exp} (or {ΔT}_{N, con})

Combinaison des actions de la température (la composante variable est déterminante)

ω_{M} {ΔT}_{M, heat} (or {ΔT}_{M, cool}) + {ΔT}_{N, \exp} (or {ΔT}_{N, con})

Combinaison de l'action thermique (partie constante déterminante)

Il faut alors choisir l'expression la plus défavorable. Les valeurs numériques pour ω_N et ω_M sont définies dans l'Annexe nationale [1].

Dans le modèle RFEM 6/RSTAB 9, des cas de charge distincts doivent être créés pour ∆T_N,exp, ∆T_N,con, ∆T_M,heat et ∆T_M,cool. Dans l'onglet « Réglages supplémentaires », on peut alors définir s'il s'agit de la charge de température d'une partie de température constante (∆T_N) ou variable (∆T_M). Ce réglage doit être effectué manuellement par l'utilisateur. L'onglet « Réglages supplémentaires » n'apparaît qu'après la création d'au moins deux cas de charge de la catégorie d'action « température (hors feu) ».

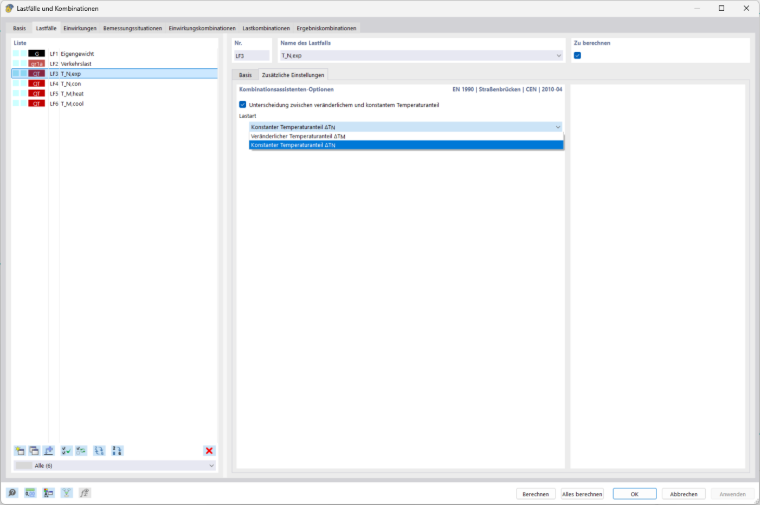

Fenêtre de modification montrant l’option de sélection des « Paramètres supplémentaires » pour les charges thermiques pour les ponts

1 Sélection de composant de température variable ou constant

À partir de ces 4 cas de charge, l'assistant de combinaison génère ensuite 8 sous-combinaisons de charges, qui sont ensuite combinées avec les autres cas de charge en combinaisons de charges.

∆T_M,heat + ω_N · ΔT_N,exp
∆T_M,cool + ω_N · ΔT_N,exp
∆T_M,heat + ω_N · ΔT_N,con
∆T_M,cool + ω_N · ΔT_N,con
ω_M · ∆T_M,heat + ΔT_N,exp
ω_M · ∆T_M,cool + ΔT_N,exp
ω_M · ∆T_M,heat + ΔT_N,con
ω_M · ∆T_M,cool + ΔT_N,con

Informations

L'onglet « Réglages supplémentaires » n'apparaît qu'après la création d'au moins deux cas de charge de température. De plus, le groupe de normes « EN 1990 | Ponts routiers » doit avoir été sélectionné dans les données de base.

Exemple d’application

Dans l'exemple d’application, pour les valeurs définies dans les Annexes nationales, les valeurs recommandées du Comité européen de normalisation (CEN) sont utilisées.

Fenêtre de sélection de l’Assistant de génération de charges et de combinaisons avec l’annexe nationale française, ainsi que le choix de l’Assistant de Charges avec l’annexe nationale.

2 Onglet Normes I

Le tablier se compose d'une dalle en béton armé (type 3). Pour les températures caractéristiques de l'air extérieur T_min et T_max, les valeurs de la DIN EN 1991-1-5 NA, NDP relative à 6.1.3.2 (1) [2] sont utilisées. Les parties de température constantes maximale et minimale sont calculées selon le schéma recommandé dans l'image 6.1 [1] :

T_{e, \max} = T_{\max} + 2 ° C = 37 ° C + 2 ° C = 39 ° C

Calcul de la valeur caractéristique de la part constante maximale de température

T_{e,min} = T_{\min} + 8 ° C = - 24 ° C + 8 ° C = - 16 ° C

Calcul de la valeur caractéristique pour la part minimale de température constante

Comme valeur de montage, la valeur recommandée par la DIN EN 1991-1-5, section 6.1.3.3 [1] de T₀ = 10 °C est utilisée. Il en résulte les valeurs suivantes pour les parties de température constantes :

{ΔT}_{N, con} = T_{0} - T_{e, \min} = 10 ° C - (- 16 ° C) = 26 ° C

Exemple de calcul de la valeur caractéristique de la variation négative maximale (raccourcissement)

{ΔT}_{N, \exp} = T_{e, \max} - T_{0} = 37 ° C - 10 ° C = 27 ° C

Exemple Calcul de la valeur caractéristique de la modification positive maximale (expansion)

∆T_N,con correspond à la variation négative maximale. En conséquence, une charge de température constante de T_c = –26 °C doit être appliquée dans le modèle.

La partie linéairement variable est déterminée selon la méthode 1. Les valeurs recommandées selon l'EN 1991-1-5, tableau 6.1 [2] sont utilisées et multipliées par le facteur k_sur pour la prise en compte de différentes épaisseurs de revêtement supérieur selon l'EN 1991-1-5, tableau 6.2 [2]. Pour le type de tablier 3 (structure en béton – dalle) sans revêtement, la partie de température variable pour le cas de charge « face supérieure plus chaude que la face inférieure » ∆T_M,heat et la partie de température variable pour le cas de charge « face inférieure plus chaude que la face supérieure » ∆T_M,cool sont calculées comme suit :

{ΔT}_{M, heat} = 15 ° C \cdot k_{sur} = 15 ° C \cdot 0.8 = 12 ° C

Exemple de calcul de la composante de température variable pour le cas où la face supérieure est plus chaude que la face inférieure

{ΔT}_{M, cool} = 8 ° C \cdot k_{sur} = 8 ° C \cdot 1.1 = 8.8 ° C

Exemple de calcul de la part variable de la température pour le cas où la face inférieure est plus chaude que la face supérieure

Ces valeurs, y compris le facteur d'épaisseur du revêtement supérieur k_sur, doivent être déterminées par l'utilisateur lui-même, puis appliquées comme charge de température linéaire. La distribution de température verticale doit augmenter linéairement de haut en bas pour le cas de charge T_M,cool. En conséquence, une charge de température linéaire de ∆T = –8,8 ° C doit être appliquée dans le modèle pour ce cas de charge.

Conformément aux recommandations du CEN selon l'Eurocode 0 [3], le coefficient partiel de sécurité pour les charges de température sur les ponts routiers est fixé à γ_Q = 1,5 et le coefficient de combinaison à ψ₀ = 0,6.

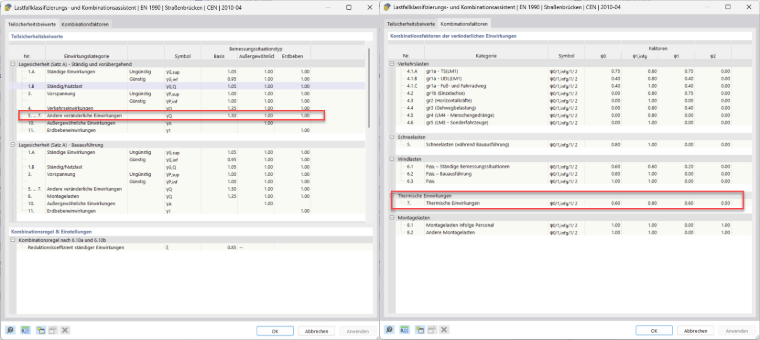

Fenêtre de saisie montrant les coefficients partiels de sécurité et les coefficients de combinaison pour l’EN 1990 | Ponts routiers | CEN | 2010-04

3 Coefficients partiels de sécurité et des coefficients de combinaison

Pour la prise en compte simultanée des parties de température constantes et variables, les valeurs recommandées ω_N = 0,35 et ω_M = 0,75 selon l'EN 1991-1-5, section 6.1.5 [2] sont utilisées. Les valeurs dépendent de l'Annexe nationale choisie pour l'assistant de charge (illustration 2).

Pour les parties de température

∆T_N,con (T_c = –26 °C, ∆T = 0)
∆T_N,exp (T_c = 27 °C, ∆T = 0)
∆T_M,heat (T_c = 0, ∆T = 12 °C)
∆T_M,cool (T_c = 0, ∆T = -8,8 °C)

des cas de charge distincts sont créés et, dans chaque cas de charge, une charge surfacique du type « température » est appliquée sur la surface du tablier. Dans cet exemple d’application, le poids propre (cas de charge 1) est également pris en compte et une charge de circulation (cas de charge 2) est appliquée.

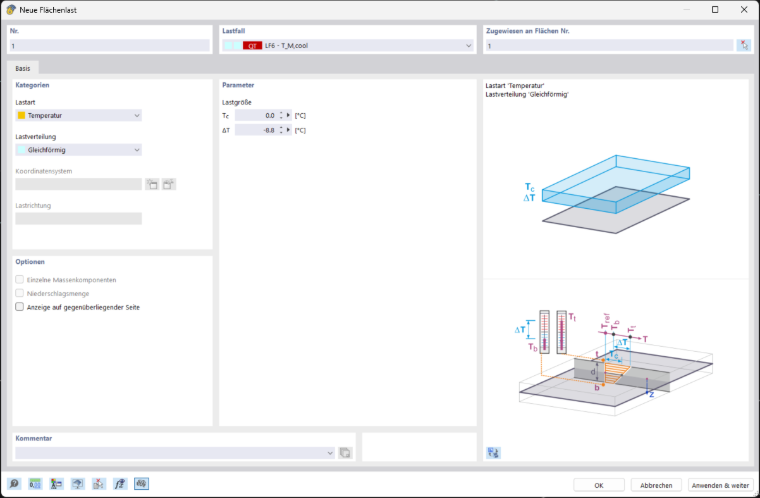

La boîte de dialogue affiche une nouvelle charge thermique uniforme.

4 Vue du type de charge Température avec distribution de charge uniforme

Les cas de charge ∆T_N,con et ∆T_N,exp sont définis conformément à l'illustration 1 comme partie de température constante T_N. Les cas de charge ∆T_M,heat et ∆T_M,cool sont définis conformément à l'illustration 1 comme partie de température variable T_M.

Si l'assistant de combinaison est activé, les parties de température constante et variable sont automatiquement combinées entre elles avec les autres cas de charge. Les valeurs ω_N et ω_M entrent alors dans les facteurs de préfixe. En combinaison avec le coefficient partiel de sécurité et éventuellement le coefficient de combinaison, les sous-combinaisons de charges décrites dans le chapitre précédent sont alors formées.

(ψ₀ · γ_Q,T) · (ω_N · ΔT_N,exp + ∆T_M,heat)
(ψ₀ · γ_Q,T) · (ΔT_N,exp + ω_M · ∆T_M,heat)
(ψ₀ · γ_Q,T) · (ω_N · ΔT_N,exp + ∆T_M,cool)
(ψ₀ · γ_Q,T) · (ΔT_N,exp + ω_M · ∆T_M,cool)
(ψ₀ · γ_Q,T) · (ω_N · ΔT_N,con + ∆T_M,heat)
(ψ₀ · γ_Q,T) · (ΔT_N,con + ω_M · ∆T_M,heat)
(ψ₀ · γ_Q,T) · (ω_N · ΔT_N,con + ∆T_M,cool)
(ψ₀ · γ_Q,T) · (ΔT_N,con + ω_M · ∆T_M,cool)

avec ψ₀=0,6; γ_Q,T=1,5; ω_N=0,35 et ω_M=0,75

Les sous-combinaisons de charges sont ensuite combinées avec les autres cas de charge en combinaisons de charges (illustration 5).

À titre d'exemple, la combinaison de charges 3 est représentée de manière entièrement détaillée dans l'illustration 5 :

E_{d} = γ_{G} \cdot G_{k} + γ_{Q, 1} \cdot P_{k} + ψ_{0} \cdot γ_{Q, T} \cdot ω_{N} \cdot ∆ T_{N, \exp} + ψ_{0} \cdot γ_{Q, T} \cdot ∆ T_{M, heat} = 1.35 G_{k} + 1.35 P_{k} + 0.6 \cdot 1.5 \cdot 0.35 \cdot ∆ T_{N, \exp} + 0.6 \cdot 1.5 \cdot ∆ T_{M, heat} = 1.35 G_{k} + 1.35 P_{k} + 0.31 ∆ T_{N, \exp} + 0.9 ∆ T_{M, heat}

Exemple de composition de la combinaison de charges 3

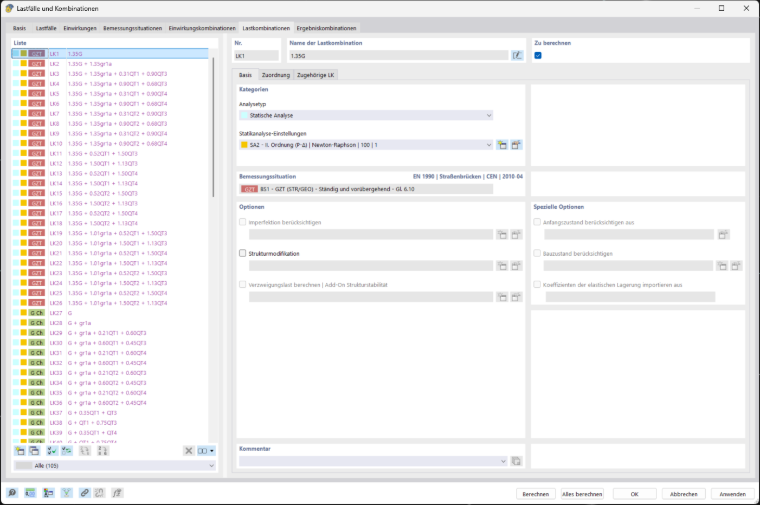

La fenêtre Modifier les combinaisons de charges générées

5 Fenêtre de saisie chargements et combinaisons

Différence de température constante entre différents éléments structurels

Les sollicitations défavorables dues à des parties de température constantes différentes entre différents éléments structurels doivent également être prises en compte. Par exemple, des parties de température constantes différentes peuvent apparaître entre des éléments structurels de couleurs claires et foncées. Ces sollicitations doivent être appliquées en plus des parties de température constantes. Les valeurs des différentes parties de température constantes sont définies dans l'Annexe nationale. [1]

Action de la température sur les piliers du pont

Les actions de la température sur les piliers du pont doivent être prises en compte lorsqu'elles provoquent des forces de contrainte ou des mouvements dans les structures adjacentes. Pour les piliers et les voiles, une différence de température linéairement variable entre les faces extérieures doit être appliquée. Les différences de température sont définies dans l'Annexe nationale. [2]
