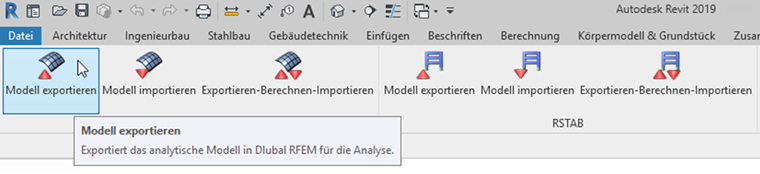

In Revit wird der Datenexport nach RFEM/RSTAB über die Schaltfläche [Modell exportieren] gestartet.

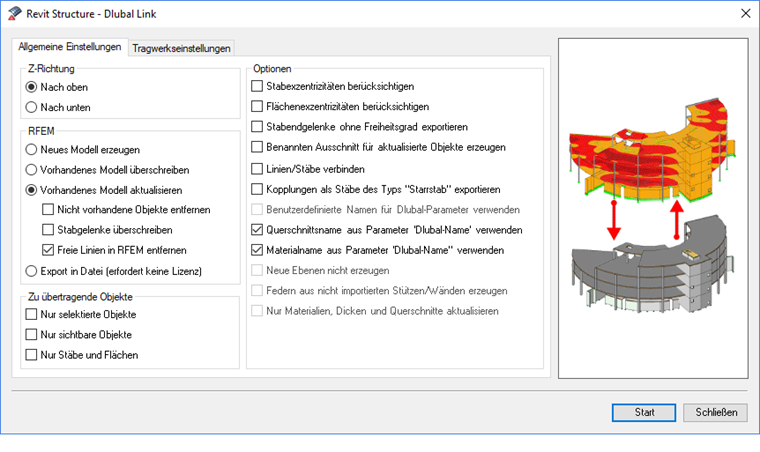

Die Parameter für den Export sind in einem Dialog festzulegen, der aus zwei Registern besteht.
Die Orientierung der globalen Z-Achse in RFEM/RSTAB kann unabhängig von Revit definiert werden. Des Weiteren ist anzugeben, ob beim Import ein neues Modell erzeugt oder ein vorhandenes Modell geändert werden soll. Beim Aktualisieren eines Modells sind spezifische Vorgaben für Objekte möglich. Diese Optionen sind verfügbar, wenn beim Start des Imports in RFEM/RSTAB ein Modell geöffnet ist.
In Revit definierte Versätze lassen sich als Stab- oder Flächenexzentrizitäten im RFEM/RSTAB-Modell abbilden.
Die Option Stabendgelenke ohne Freiheitsgrad exportieren steuert, ob Gelenke ohne Gelenkfreiheit erzeugt werden, denn starr verbundene Stäbe bedürfen keiner Gelenkangabe in RFEM/RSTAB.
Bei Aktualisierungen des Modells können die neuen oder geänderten Objekte in einer Sichtbarkeit („benannter Ausschnitt“) abgelegt werden, was die Identifikation von Änderungen erleichtert.
Kreuzende Linien und Stäbe können beim Importieren automatisch verbunden werden. Dadurch entsteht ein mechanisch verbundenes System, das für die Berechnung erforderlich ist. Allerdings sind damit auch Modelländerungen verbunden, die einen späteren Abgleich des Modells mit Revit erschweren.
Werden Kopplungen als Stabtyp „Starrstab“ importiert, können ihnen in RFEM/RSTAB Stabendgelenke zugewiesen werden.

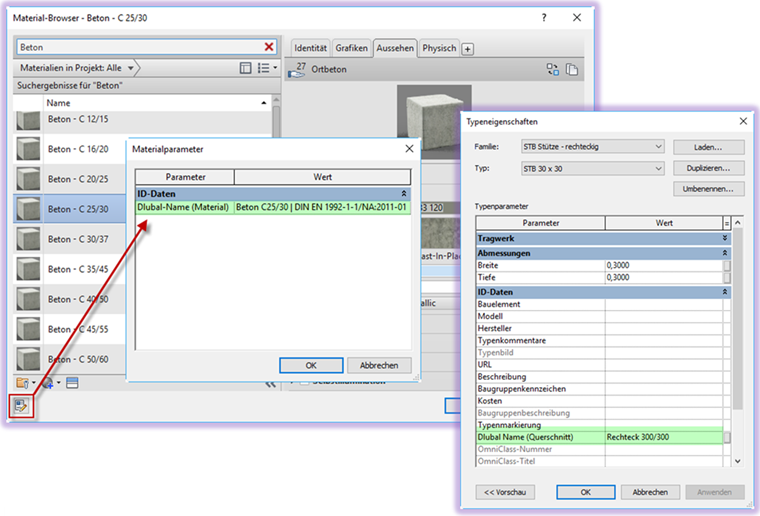

Wenn benutzerdefinierte Dlubal-Parameter für die Bezeichnungen von Materialien und Querschnitte existieren, so können diese beim Datenaustausch verwendet werden. Weitere Hinweise zu den „Dlubal-Parametern“ finden Sie bei der Beschreibung des entsprechenden Dialogs.

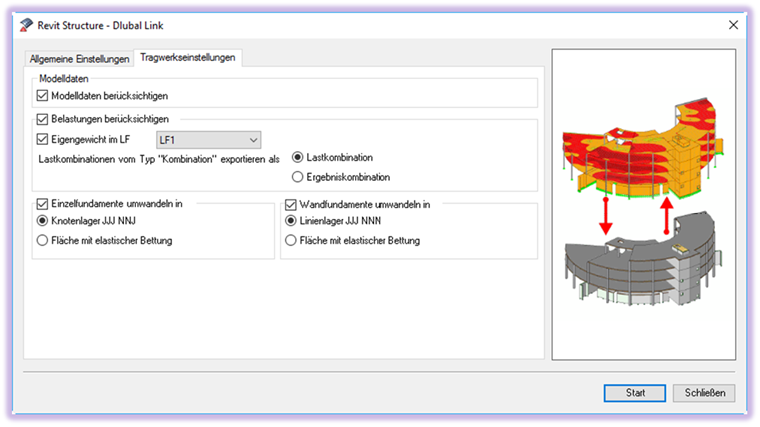

Das Register Tragwerkseinstellungen verwaltet weitere Importeinstellungen.
Der Datenaustausch kann auf die Modell- oder Lastdaten beschränkt werden. Dies ist dann sinnvoll, wenn in einem Programm Lasten definiert sind, die die andere Anwendung nicht unterstützt.
Die automatische Berechnung des Eigengewichts (in Revit derzeit nicht möglich) kann in RFEM/RSTAB einem bestimmten Lastfall zugewiesen werden. Revit-Lastkombinationen können als Last- oder Ergebniskombinationen exportiert werden. Revit-Lastkombinationen des Typs „Hülle“ werden jedoch stets alsErgebniskombinationen übergeben.
Objekte des Typs „Einzelfundament“ oder „Streifenfundament“ können in der Dlubal-Anwendung wahlweise als gelenkiges Knotenlager bzw. gelenkiges Linienlager oder elastisch gebettete Fläche erzeugt werden. In RFEM/RSTAB gibt es keine Fundament-Objekte; in der Statik werden hierfür häufig einfache Lager verwendet. Die Federsteifigkeiten der gebetteten Flächen sind fest voreingestellt und müssen ggf. in der Dlubal-Anwendung angepasst werden.
