Toutes les étapes dans RSTAB 9 sont traitées dans le manuel.
Manuels en ligne

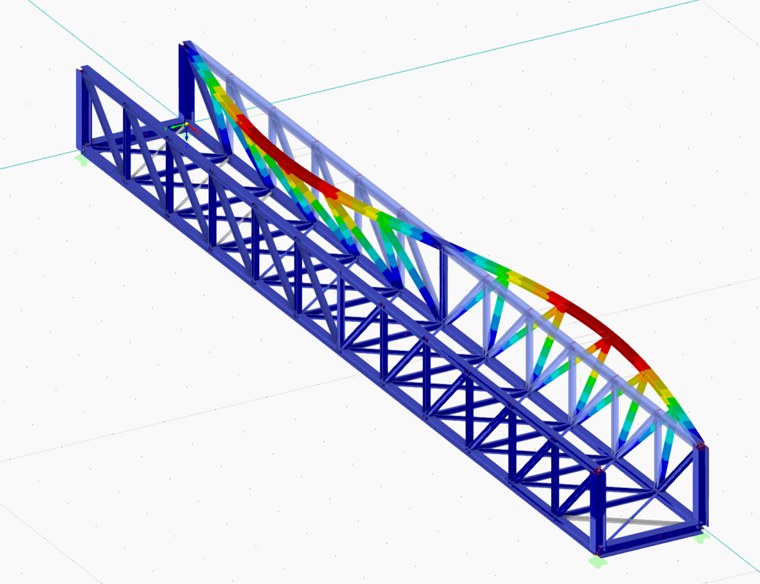

Webinaire | Analyse des structures en acier dans RFEM 6 et RSTAB 9
Webinaire | Analyse des structures en acier dans RFEM 6 et RSTAB 9
23.05.2024
Webinaire
20.06.2024
Webinaire
Longueur: 00:55:14 min
Longueur: 00:44:10 min
Longueur: 00:00:00 min
Longueur: 00:01:30 min
Longueur: 00:01:02 min
Longueur: 00:00:00 min
Longueur: 00:01:30 min
Longueur: 00:00:47 min
Fonctionnalité de produit
Longueur: 00:00:33 min
Lorsqu'une dalle en béton est posée sur la semelle supérieure, son effet est comparable à un appui latéral (structure mixte), ce qui évite les problèmes de stabilité de type déversement. Si la distribution du moment fléchissant est négative, la semelle inférieure est comprimée et la semelle supérieure est en traction. Si l'appui latéral n'est pas suffisant en raison de la rigidité de l'âme, l'angle entre la semelle inférieure et la ligne de coupe de l'âme est variable, de sorte qu'il existe une possibilité de flambement par distorsion de la semelle inférieure.
Le module complémentaire Vérification de l'acier vous permet de calculer des composants en acier en cas d'incendie à l'aide des méthodes de calcul simples de l'Eurocode 3. La température du composant au moment de la détection peut être déterminée automatiquement selon les courbes température-temps spécifiées dans la norme. En plus de considérer les revêtements coupe-feu, il est également possible de considérer les propriétés bénéfiques de la galvanisation à chaud.
Le Steel Joist Institute (SJI) a développé des tableaux de poutrelles virtuelles pour estimer les propriétés de section des poutres en acier à âme ouverte. Ces sections de poutrelles virtuelles sont caractérisées comme des poutres à semelle large équivalentes qui se rapprochent étroitement de l'aire de la membrure de la poutre, du moment d'inertie efficace et du poids. Les poutrelles virtuelles sont également disponibles dans les bases de données de sections RFEM et RSTAB.
Dans cet article, nous vous expliquons comment modéliser et calculer des structures à câbles dans RFEM 6 et RSTAB 9.
Le module complémentaire Vérification de l'acier permet de vérifier des sections formées à froid selon l'EN 1993-1-3, et d'effectuer des analyses de stabilité et de sections selon les clauses 6.1.2 - 6.1.5 et 6.1.8 - 6.1.10.
Accéder à la vidéo explicative
La vérification des barres en acier formées à froid selon l'AISI S100-16/la CSA S136-16 est disponible dans RFEM 6. Vous pouvez accéder à la vérification en sélectionnant « AISC 360 » ou « CSA S16 » comme norme dans le module complémentaire Vérification de l'acier. « AISI S100 » ou « CSA S136 » est alors automatiquement sélectionné pour la vérification formée à froid.
RFEM applique la méthode de résistance directe (MSD) pour calculer la charge de flambement élastique de la barre. La méthode de résistance directe offre deux types de solutions, numériques (méthode de la bande finie) et analytiques (spécification). La courbe de signature FSM et les formes de flambement peuvent être visualisées sous Sections.
Lors d'une vérification selon l'EN 1993-1-1, il est possible d'afficher graphiquement un mode propre pour le flambement par distorsion d'une section et pour les sections RSECTION également.
Le mode propre peut également être sortie dans RSECTION 1 pour les sections de bibliothèque.
Avec Dlubal Software, vous avez toujours une vue d'ensemble, que vos projets soient liés au béton armé, à l'acier, au bois, à l'aluminium ou à d'autres branches d'activité. Le programme affiche clairement les formules de vérification utilisées dans votre vérification (avec une référence à l'équation utilisée de la norme). Ces formules de vérification peuvent également être affichées dans le rapport d'impression.
Accéder à la vidéo explicative
Est-il possible d'utiliser des cas de calcul dans RFEM 6 comme dans RFEM 5 ?
Je souhaite travailler sur des structures temporaires. Quelles solutions recommandez-vous ?
Nous recherchons un logiciel pour les échafaudages et les racks de stockage. Les logiciels Dlubal sont-ils adaptés ?
Quels logiciels et modules sont adaptés au calcul et aux vérifications des structures acier ?
Comment définir une barre comme porte-à-faux et non comme supportée aux deux extrémités pour la vérification de la flèche ou à l'ELS ?
J'ai activé la vérification de l'acier dans mon modèle et défini des types de calcul pour les barres. Pourquoi ne puis-je pas calculer l'ensemble de barres continu ?
