Online-Handbücher Webinar | Analyse von Stahlkonstruktionen in RFEM 6 und RSTAB 9

628x

16. Januar 2024

Handbuch wählen

Webinar | Analyse von Stahlkonstruktionen in RFEM 6 und RSTAB 9

Dieses Handbuch beschreibt die Themen des Webinars "Analyse von Stahlkonstruktionen in RFEM 6 und RSTAB 9". Zunächst wird gezeigt, wie eine Fachwerkbrücke modelliert werden kann. Danach wird anhand dieses Beispiels beschrieben, wie Lasten und Lastkombinationen aufgebracht werden können und anschließend eine Stabilitätsanalyse so wie eine Bemessung mit dem Add-On Stahlbemessung nach Eurocode 3 durchgeführt.

In dem Handbuch zum Add-On Stahlbemessung finden Sie umfangreiche Erklärungen zu allen Möglichkeiten des Add-Ons.

In dem Handbuch werden alle Schritte in RSTAB 9 durchgeführt. Alle Erläuterungen gelten genauso auch in RFEM 6.

Aufgezeichnetes Webinar

Veranstaltung

Analyse von Stahlkonstruktionen in RFEM 6 und RSTAB 9

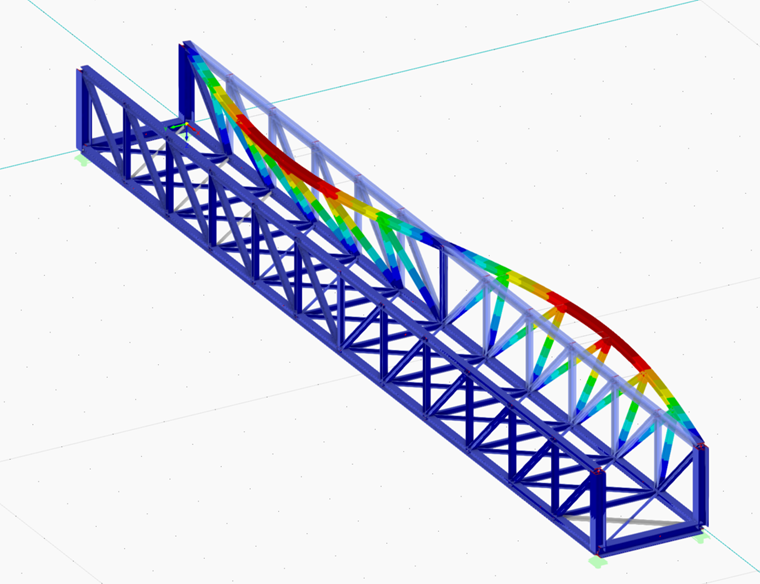

01 Analyse von Stahlkonstruktionen in RFEM 6 und RSTAB 9 am Beispiel einer Fachwerkbrücke
