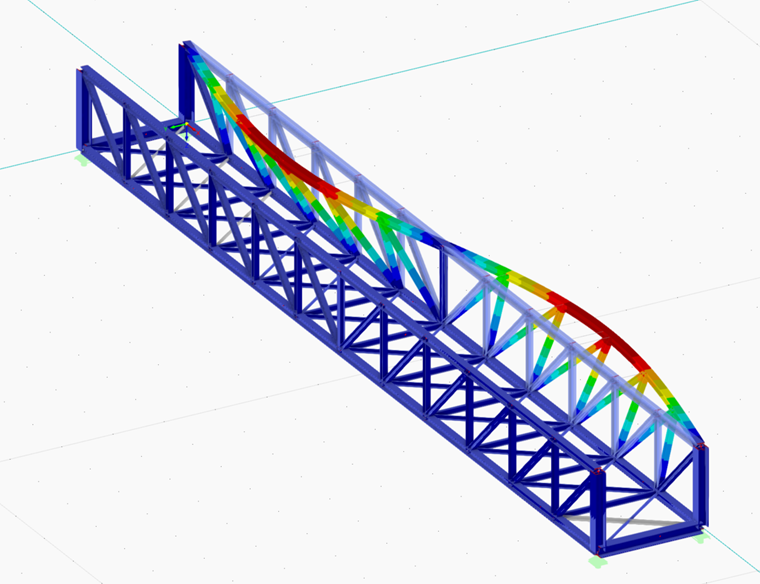

Webinář | Posouzení ocelových konstrukcí v programech RFEM 6 a RSTAB 9

V addonu Posouzení ocelových konstrukcí posuzujete ocelové konstrukční prvky pro případ požáru jednoduchými metodami posouzení podle Eurokódu 3. Teplotu konstrukčního prvku v době posouzení lze stanovit automaticky podle teplotních křivek uvedených v normě. Kromě zohlednění protipožárního opláštění můžete zohlednit také příznivé vlastnosti žárového zinkování.

Americký institut pro ocelové vazníky (Steel Joist Institute - SJI) nedávno vytvořil tabulky pro virtuální ocelové vazníky, které umožňují stanovovat průřezové charakteristiky ocelových vazníků (Open Web Steel Joist). Tyto virtuální vazníky jsou charakterizovány jako ekvivalentní nosníky s širokou pásnicí, které dobře aproximují oblast pásu vazníku, účinný moment setrvačnosti a tíhu. Virtuální ocelové vazníky jsou k dispozici také v databázi průřezů RFEM a RSTAB.

V tomto příspěvku si ukážeme, jak modelovat a posuzovat lanové konstrukce v programech RFEM 6 a RSTAB 9.

V programu RFEM 6 je nyní k dispozici posouzení ocelových prutů tvarovaných za studena podle AISI S100-16 / CSA S136-16. Posouzení lze aktivovat zvolením normy „AISC 360“ nebo „CSA S16“ pro addon Posouzení ocelových konstrukcí. „AISI S100“ nebo „CSA S136“ jsou pak automaticky vybrány pro posouzení oceli tvarované za studena.

Pro výpočet pružného vzpěrného zatížení prutu používá RFEM přímou pevnostní metodu (DSM). Přímá pevnostní metoda nabízí dva typy řešení, numerické (metoda konečných pásů) a analytické (specifikace). Charakteristickou křivku (signaturu) FSM a tvary vybočení lze zobrazit v dialogu pro Průřezy.

Při posouzení podle EN 1993-1-1 lze v programu RFEM 6 a RSTAB 9 graficky zobrazit vlastní tvar pro distorzní boulení průřezu včetně průřezů z programu RSECTION.

Vlastní tvar je možné zobrazit také v RSECTION 1 pro průřezy z databáze.

S programy Dlubal budete mít vždy přehled, ať už jsou vaše projekty z odvětví železobetonu, oceli, dřeva nebo hliníku. Program vytváří dokumentaci, kde se přehledně a detailně zobrazují návrhové vzorce použité při vašem posouzení (včetně odkazu na použitou rovnici z normy). Tyto vzorce lze vložit také do tiskového protokolu.

K názornému videu
