Je ne trouve pas d'informations sur la manière de calculer des semelles filantes dans RFEM. Est-ce possible ? Sinon, existe-t-il une autre solution ?

Réponse :

Il n'existe actuellement pas de module additionnel RFEM dédié au calcul des semelles filantes. RF-FOUNDATION Pro permet uniquement de traiter les semelles isolées disposées sur des appuis nodaux.

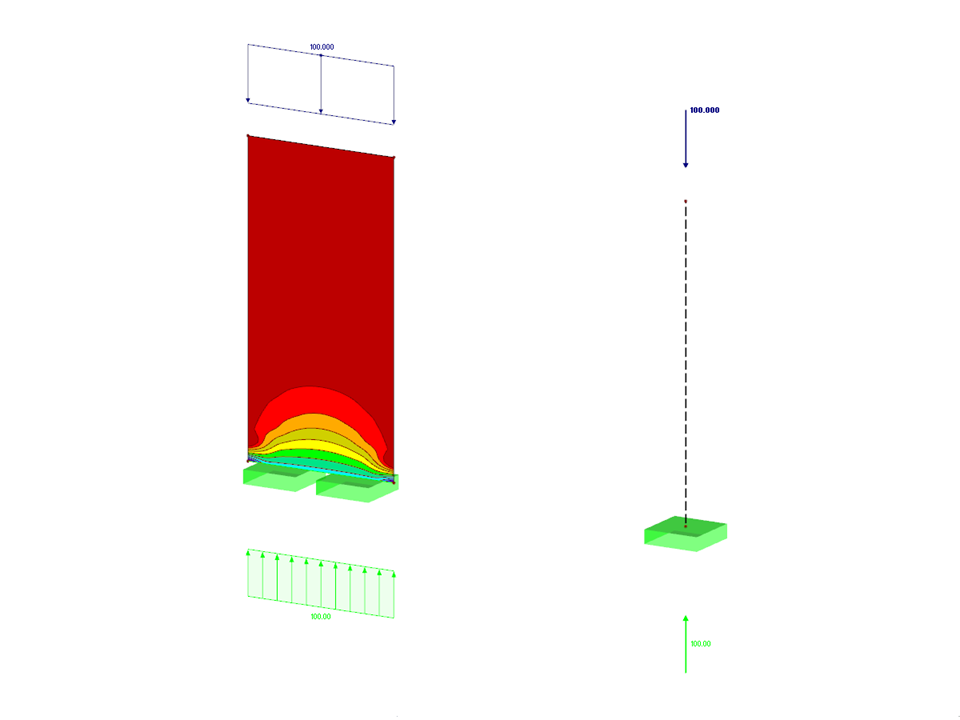

Dans la plupart des cas, des appuis linéiques sont utilisés afin de pouvoir ensuite calculer des semelles filantes. La solution consiste à créer un modèle de remplacement et à appliquer les efforts d'appui résultants pour une « semelle d'un mètre de large » comme une charge sur une barre courte (une barre rigide, par exemple, car il n'y a pas de poids propre supplémentaire). On obtient ainsi les forces d'appui au niveau d'un appui nodal pour cette semelle (voir la Figure 01).

Le calcul d'une semelle isolée selon l'EN 1997-1 peut ensuite être effectué dans RF-FOUNDATION Pro pour ces forces d'appui nodal en définissant la « semelle filante » comme une dalle d'un mètre de large.

Remplacer l'appui linéique par une dalle en béton armé et des fondations élastiques est une autre alternative. La dalle représentant la semelle filante peut ensuite être calculée dans RF-CONCRETE Surfaces. L'état limite d'équilibre, les contraintes de compression du sol, etc., doivent cependant être vérifiés manuellement à l'aide des résultats de RFEM (l'évaluation des pressions de contact σz, par exemple).

De plus amples informations sur la vérification de semelles isolées avec RF-FOUNDATION Pro sont disponibles dans l'article de notre base de connaissance ci-dessous.
