Conception préliminaire du pont routier Wolbecker n°76, Münster, Allemagne

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

Ce texte a été traduit par Google Translate

Lire le texte source

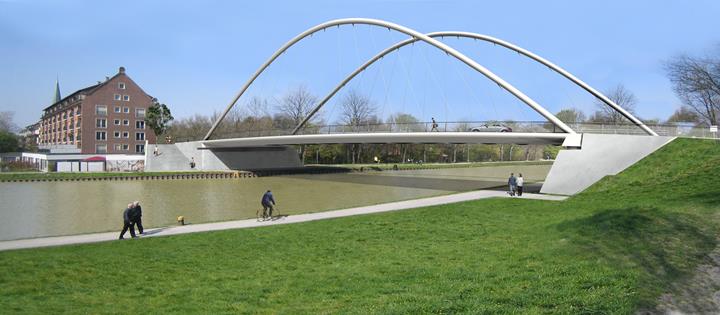

À partir de 2018, un pont en arc lié à l'architecture attrayante verra le jour à Münster, en Allemagne. Le nouveau pont routier sera construit sur le canal Dortmund-Ems avec une portée de 67,20 m. Il remplacera le pont en arc classique existant, construit en 1957, dont la portée est inférieure d'environ 5 m.

Maître d'ouvrage Wasser- und Schifffahrtsamt Rheine
www.wsv.de
Architecture DISSING+WEITLING architecture
www.dw.dk
Étude et planification grbv Ingenieure im Bauwesen GmbH & Co. KG
www.grbv.de.

Modèle

Le pont routier Wolbecker n ° 76 fait partie du projet d'infrastructure «Extension du canal Dortmund-Ems». Outre l'extension de la largeur de dégagement, la hauteur de dégagement du nouveau pont sera également augmentée pour le trafic maritime. Grâce à l'élargissement du tronçon du canal, la voie navigable peut à l'avenir être utilisée par des navires plus efficaces et circulant à une vitesse raisonnable.

Le client de Dlubal Software, grbv Ingenieure im Bauwesen GmbH & Co. KG de Hanovre, a réalisé en collaboration avec le bureau d'études et d'architecture Dissing + Weitling de la ville de Hanovre la conception préliminaire et la conception de la construction de remplacement.

Structure et calcul

Après avoir considéré plusieurs variantes, le calcul de «l'arche hyperbolique avec dalle de chaussée orthotrope» a été accepté.

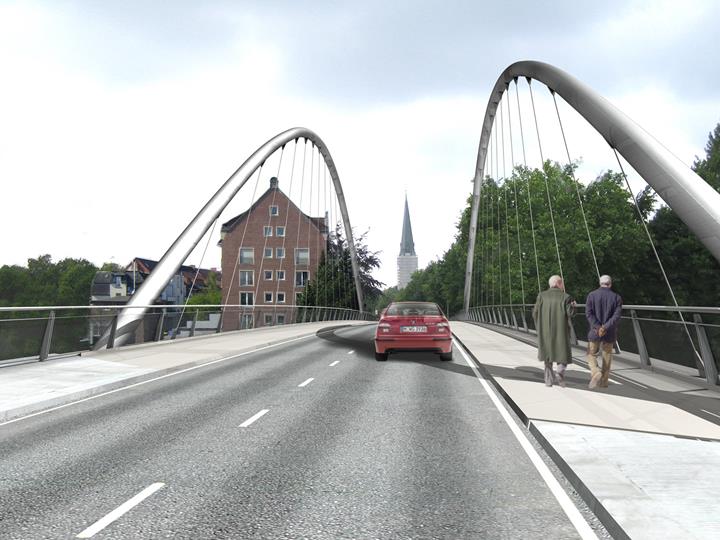

Les arcs hyperboliques autoportants sont des tubes ronds de d = 711 mm et une arche de 15,50 m. Comme tous les autres composants de la superstructure, un matériau en acier de nuance S 355 J2 + N est utilisé. Les suspensions rondes en acier en forme d'éventail avec d = 70 mm et la nuance d'acier S 460 NL font exception.

Les charges sur le tablier du pont sont transférées aux coudes de tuyau par le support. Les poutres de renfort agissent comme des membrures de traction pour absorber la poussée d'étrave («pont à poutres en arc»).

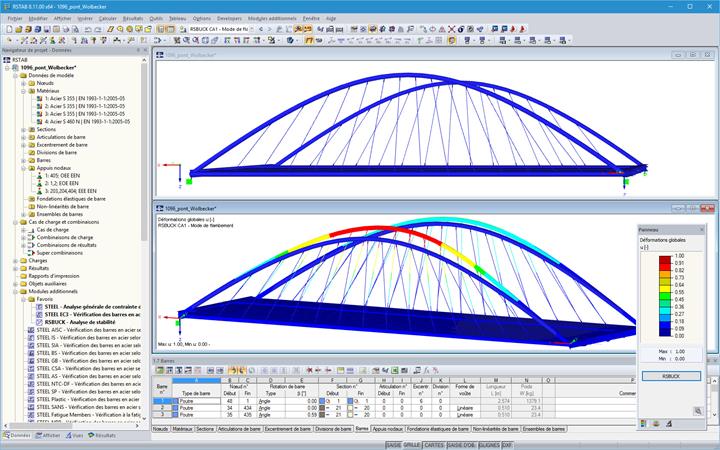

Le pont en arc a été modélisé sous forme de structure à poutres dans RSTAB au cours d'une étude très détaillée. Le calcul a été effectué pour le modèle de charge 1 selon la norme DIN EN 1991-2 (αQ1 = 1,0) avec l'Annexe Nationale.

Le nouveau pont routier Wolbecker est une structure extraordinaire qui se démarque des ponts classiques en arc lié.
