Nella parte inferiore della finestra di lavoro si trovano le tabelle. Gestiscono i dati del modello, del carico e dei risultati in forma numerica.

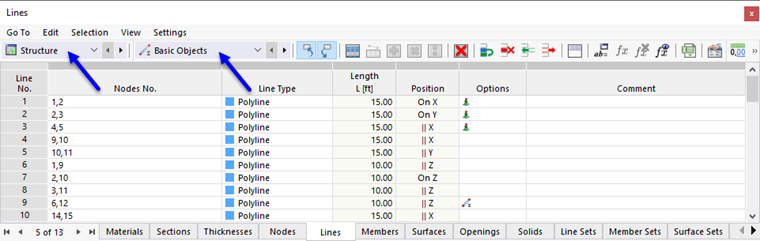

I contenuti delle tabelle sono controllabili tramite le categorie con le singole sottocategorie. Prima di tutto, definisci la categoria a sinistra nella barra degli strumenti delle tabelle. Nell'elenco sono disponibili diverse voci per i dati della struttura, dei carichi e dei risultati.
Successivamente, seleziona la sottocategoria nell'elenco accanto. Ogni categoria è suddivisa in specifiche voci.
Puoi ora accedere alle singole tabelle tramite le schede.
Se clicchi con il mouse sulla barra del titolo delle tabelle, puoi spostarle nell'area di lavoro. Un doppio clic sulla barra del titolo o lo spostamento verso il bordo le aggancia di nuovo al bordo della finestra.
Un oggetto la cui riga è evidenziata nella tabella viene selezionato anche nella finestra di lavoro. In questo modo, è possibile localizzare e modificare rapidamente gli oggetti. Questa sincronizzazione tra tabelle e grafica può essere attivata o disattivata con i pulsanti
e
nella barra degli strumenti delle tabelle.
Colori
Di norma, le voci della tabella sono visualizzate in caratteri neri. Se un oggetto è definito in modo errato, appare in caratteri rossi. Se invece una cella vuota è contrassegnata in rosso, vuol dire che un altro oggetto fa riferimento a essa; tuttavia, è priva di contenuto.
Gli oggetti non utilizzati sono visualizzati in caratteri blu. Le voci viola rappresentano oggetti generati, che non sono modificabili direttamente a causa dei riferimenti. Se gli oggetti si trovano su un layer bloccato, sono visualizzati in caratteri grigi.
