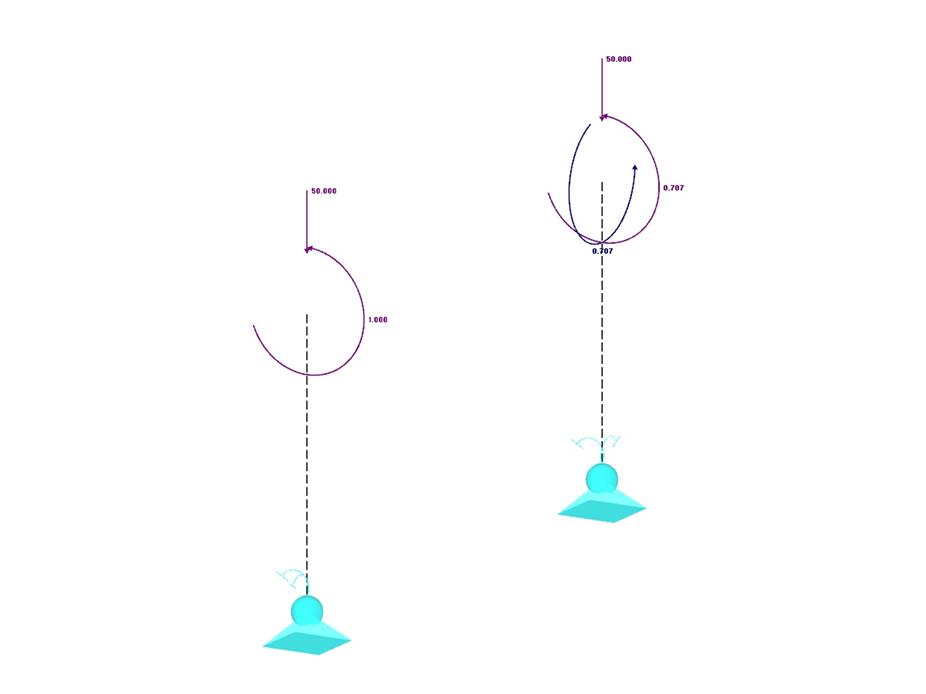

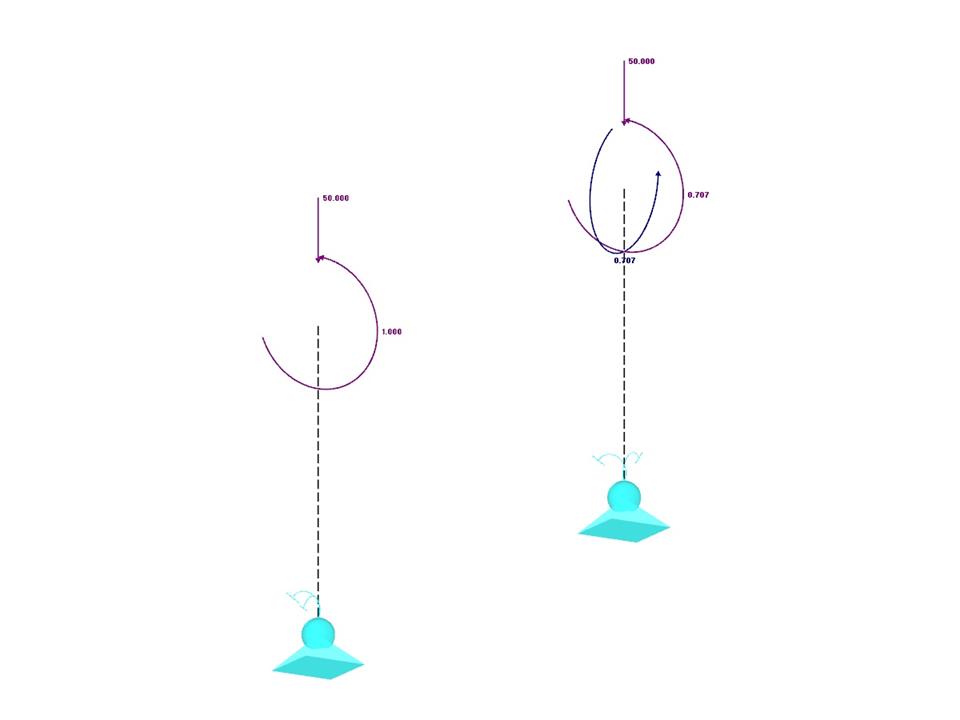

Rozważmy sztywną rurę rusztowania, zamocowaną u dołu za pomocą podpory węzłowej rusztowania i obciążoną zarówno momentem, jak i siłą.
Przykład weryfikacji 000055 | 2
Liczba węzłów | 4 |
Liczba linii | 2 |
Liczba prętów | 2 |
Ilość przypadków obciążenia | 1 |
Wymiarowanie | 0,500 x 2,500 x 1,250 m |
Wersja programu | 5.04.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Zastosowanie nieliniowego zwolnienia prętowego "Rusztowanie N | phiy,phiz" umożliwia symulację wstawionego połączenia rur rusztowania.
Wymiarowanie prętów stalowych formowanych na zimno zgodnie z AISI S100-16/CSA S136-16 jest dostępne w RFEM 6. Dostęp do obliczeń można uzyskać, wybierając normy „AISC 360” lub „CSA S16” w rozszerzeniu Projektowanie konstrukcji stalowych. Następnie dla obliczeń elementów formowanych na zimno automatycznie wybierane jest „AISI S100” lub „CSA S136”.
Do obliczania sprężystego obciążenia wyboczeniowego pręta program RFEM stosuje metodę DSM. Bezpośrednia metoda wytrzymałości oferuje dwa typy rozwiązań, numeryczne (metoda pasm skończonych) i analityczne (specyfikacja). Krzywą charakterystyczną (sygnaturę) FSM i kształty wyboczenia można wyświetlić w oknie dialogowym Przekroje.
Nieliniowości przegubów prętowych "Rusztowanie - N phiy/phiz" oraz "Wykres rusztowania" umożliwiają mechaniczną symulację połączenia rur z wewnętrznym czopem między dwoma elementami prętowymi.
W modelu równoważnym, moment zginający jest przenoszony przez nadmiernie ściskaną rurę, a po zablokowaniu, również dodatkowo przez wewnętrzny profil, w zależności od stanu naprężeń ściskających na końcu pręta.
Stosując modalny współczynnik istotności (MRF) można ocenić, w jakim stopniu poszczególne elementy konstrukcyjne przyczyniają się do powstania rzeczywistego kształtu wyboczenia. Obliczenia opierają się na energii względnego odkształcenia sprężystego każdego pojedynczego pręta.
Dzięki MRF można rozróżnić lokalne i globalne kształty wyboczenia. Jeżeli kilka prętów ma znaczny MRF (np. > 20%), bardzo prawdopodobna jest niestateczność całej konstrukcji lub jej części. Jeżeli jednak suma wszystkich MRF dla kształtu drgań wynosi około 100%, należy spodziewać się lokalnego problemu ze statecznością (np. wyboczenia pojedynczego pręta).
Ponadto MRF może być wykorzystany do określenia obciążeń krytycznych i równoważnych długości wyboczeniowych poszczególnych prętów (np. do analizy stateczności). Kształty wyboczenia, dla których dany pręt ma małe wartości MRF (np. <20%), mogą zostać w tym kontekście pominięte.
MRF jest wyświetlany według kształtów wyboczenia w tabeli wyników w sekcji Analiza stateczności --> Wyniki według prętów --> Długości efektywne i obciążenia krytyczne.
