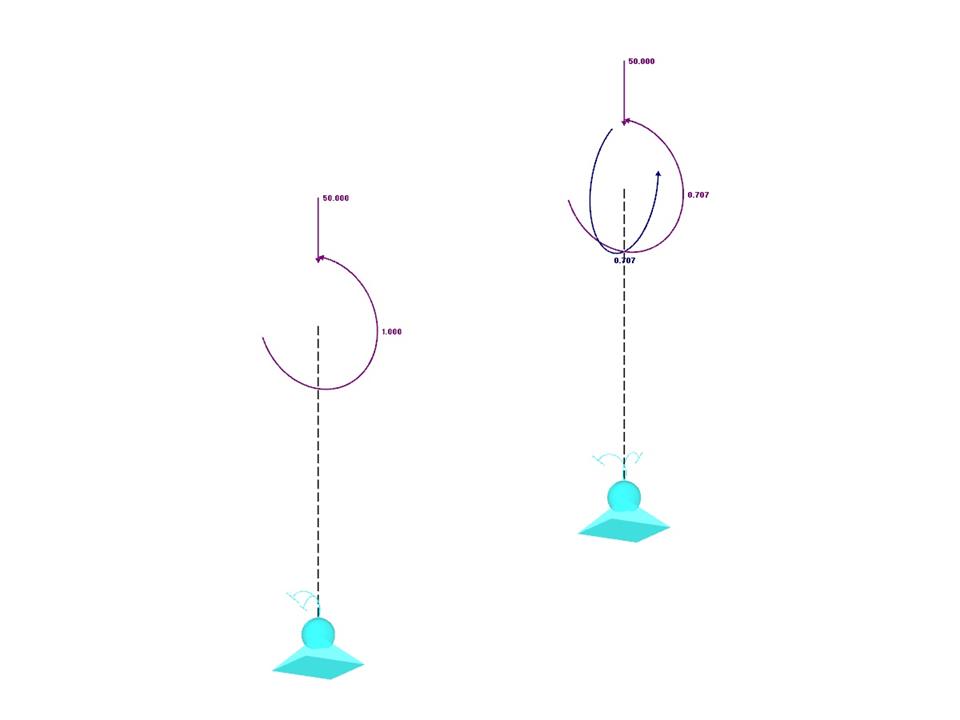

Uvažujeme tuhou lešenářskou trubku, která je ve spodní části fixně podepřena uzlovou podporou pro lešení a zatížena momentem i silou.
Verifikační příklad 000055 | 2
Počet uzlů | 4 |
Počet linií | 2 |
Počet prutů | 2 |
Počet zatěžovacích stavů | 1 |
Rozměry | 0,500 x 2,500 x 1,250 m |
Verze programu | 5.04.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Pomocí nelinearity kloubu na konci prutu "Lešení N | phiy,phiz" lze simulovat vložený spoj lešenářských trubek.
V programu RFEM 6 je nyní k dispozici posouzení ocelových prutů tvarovaných za studena podle AISI S100-16 / CSA S136-16. Posouzení lze aktivovat zvolením normy „AISC 360“ nebo „CSA S16“ pro addon Posouzení ocelových konstrukcí. „AISI S100“ nebo „CSA S136“ jsou pak automaticky vybrány pro posouzení oceli tvarované za studena.
Pro výpočet pružného vzpěrného zatížení prutu používá RFEM přímou pevnostní metodu (DSM). Přímá pevnostní metoda nabízí dva typy řešení, numerické (metoda konečných pásů) a analytické (specifikace). Charakteristickou křivku (signaturu) FSM a tvary vybočení lze zobrazit v dialogu pro Průřezy.
Nelineární kloub na konci prutu typu "Lešení -N/phiy phiz" a "Diagram lešení" umožňuje mechanickou simulaci trubkového spojení mezi dvěma pruty, vnější a vnitřní trubkou.
Náhradní model - v závislosti na tlakovém namáhání na konci prutu - přenáší ohybový moment přes tlačenou vnější trubku a po kladném zablokování dodatečně přes vnitřní trubku.
Modální součinitel důležitosti (MRF) vám může pomoci posoudit, jak dalece se jednotlivé konstrukční prvky podílejí na vlastním tvaru. Výpočet je založen na relativní pružné deformační energii každého jednotlivého konstrukčního prvku.
Pomocí MRF je možné rozlišovat mezi lokálními a globálními vlastními tvary. Pokud má několik prutů výrazných MRF (např. > 20 %), je nestabilita celé konstrukce nebo její části velmi pravděpodobná. Pokud je naproti tomu součet všech MRF pro vlastní tvar přibližně 100 %, lze očekávat lokální stabilitní problém (např. vybočení jednoho prutu).
Kromě toho lze pomocí MRF stanovit kritická zatížení a náhradní vzpěrné délky jednotlivých konstrukčních prvků (např. pro posouzení stability). Vlastní tvary, pro které má určitý prut malé hodnoty MRF (např. <20 %), lze v této souvislosti zanedbat.
MRF se zobrazí pro vlastní tvar v tabulce výsledků pod položkou Posouzení stability --> Výsledky po prutech --> Vzpěrné délky a kritické síly.
