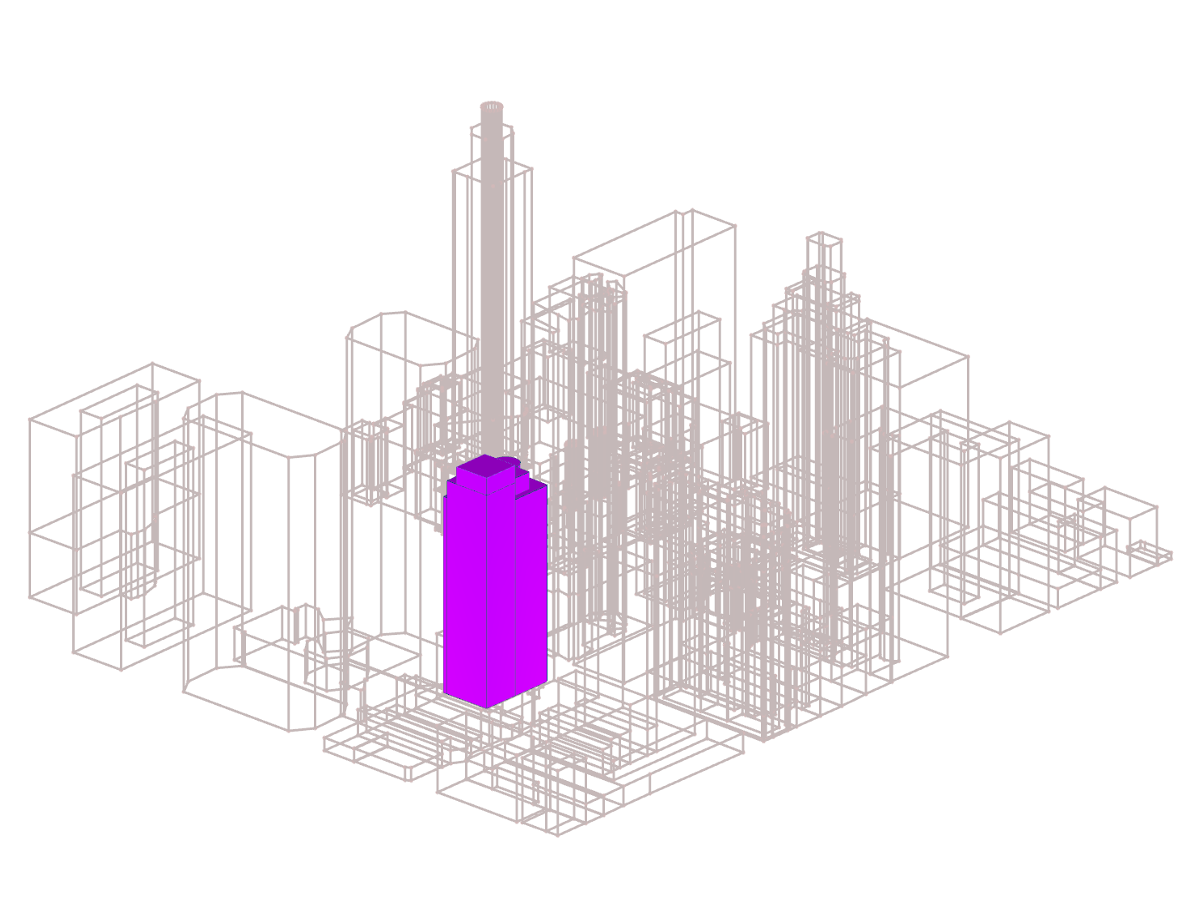

Budynek firmy Dlubal w Filadelfii
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
- Analiza 3D nieściśliwego przepływu wiatru za pomocą pakietu oprogramowania OpenFOAM®
- Bezpośredni import modeli z RFEM lub RSTAB, w tym modeli sąsiednich i modeli terenu (pliki 3DS, IFC, STEP)
- Modelowanie przy użyciu plików STL lub VTP, niezależne od RFEM lub RSTAB
- Proste modyfikacje modelu za pomocą funkcji Przeciągnij i upuść oraz graficzne dostosowanie ustawień
- Automatyczne poprawki topologii modelu w sieciach kurczliwych
- Możliwość dodawania obiektów z otoczenia (budynki, ukształtowanie terenu ...)
- Obciążenie wiatrem określane na wysokości budynku, w zależności od parametrów specyficznych dla normy (prędkość, intensywność turbulencji)
- Modele turbulencji K-epsilon i K-omega
- Automatyczne generowanie siatki dostosowane do wybranej głębokości detalu
- Obliczenia równoległe z optymalnym wykorzystaniem pojemności komputerów wielordzeniowych
- Wyniki w zaledwie kilka minut dla symulacji o niskiej rozdzielczości (do 1 miliona komórek)
- Wyniki w ciągu kilku godzin dla symulacji o średniej/wysokiej rozdzielczości (1-10 milionów komórek)
- Graficzne przedstawienie wyników na płaszczyznach Clipper/Slicer (pola skalarne i wektorowe)
- Graficzne przedstawienie linii uplastycznienia
- Usprawnienie animacji (opcjonalne tworzenie wideo)
- Definicja sond punktowych i liniowych
- Wyświetlanie współczynników ciśnienia aerodynamicznego
- Graficzne przedstawienie właściwości turbulencji w polu wiatru
- Opcjonalne modelowanie warstwowej siatki przypowierzchniowej przy użyciu opcji warstwy granicznej
- Możliwość uwzględnienia chropowatych powierzchni modelu
- Opcjonalne zastosowanie schematu numerycznego drugiego rzędu
- Wielojęzyczny interfejs użytkownika (np. niemiecki, angielski, hiszpański, francuski)
- Możliwość zawarcia dokumentacji w protokole wydruku programów RFEM i RSTAB
Model budynku jest obliczany w dwóch etapach:
- Globalne obliczenia 3D modelu globalnego, w którym płyty są modelowane jako sztywna płaszczyzna (przepona) lub jako płyta zginana
- Lokalne obliczenia 2D poszczególnych stropów
Po zakończeniu obliczeń wyniki słupów i ścian z obliczeń 3D oraz wyniki płyt z obliczeń 2D są łączone w jeden model. Oznacza to, że nie ma potrzeby przełączania się między modelem 3D a poszczególnymi modelami płyt 2D. Użytkownik pracuje tylko z jednym modelem, oszczędza czas i unika ewentualnych błędów podczas ręcznej wymiany danych między modelem 3D a poszczególnymi modelami stropu 2D.
Powierzchnie pionowe w modelu można podzielić na ściany usztywniające i nadproża otworów. Program automatycznie generuje wewnętrzne pręty wynikowe z tych obiektów ściennych, dzięki czemu można je wykorzystać zgodnie z żądaną normą zawartą w Projektowanie konstrukcji betonowych.
W przypadku elementów w modelach budynków dostępnych jest kilka narzędzi do modelowania:
- Linia pionowa
- Słup
- Ściana
- Belka
- Strop prostokątny
- Płyta wielokątna
- Prostokątny otwór w stropie
- Wielokątny otwór w stropie
Ta funkcja umożliwia definicję elementów na płaszczyźnie podłoża (na przykład z warstwą tła) z powiązanym tworzeniem wielu elementów w przestrzeni.
Pliki STEP można importować do programu RFEM 6. Dane są bezpośrednio konwertowane na natywne dane modelu RFEM.
Format STEP stanowi standardowy interfejs zainicjowany przez ISO (ISO 10303). W opisie geometrii wszystkie kształty istotne dla programu RFEM (modele liniowe, powierzchniowe i bryłowe) istotne dla programu RFEM mogą być zintegrowane za pomocą modeli danych CAD.
Uwaga: Tego formatu nie należy mylić z interfejsami DSTV, które również używają rozszerzenia *.stp.
