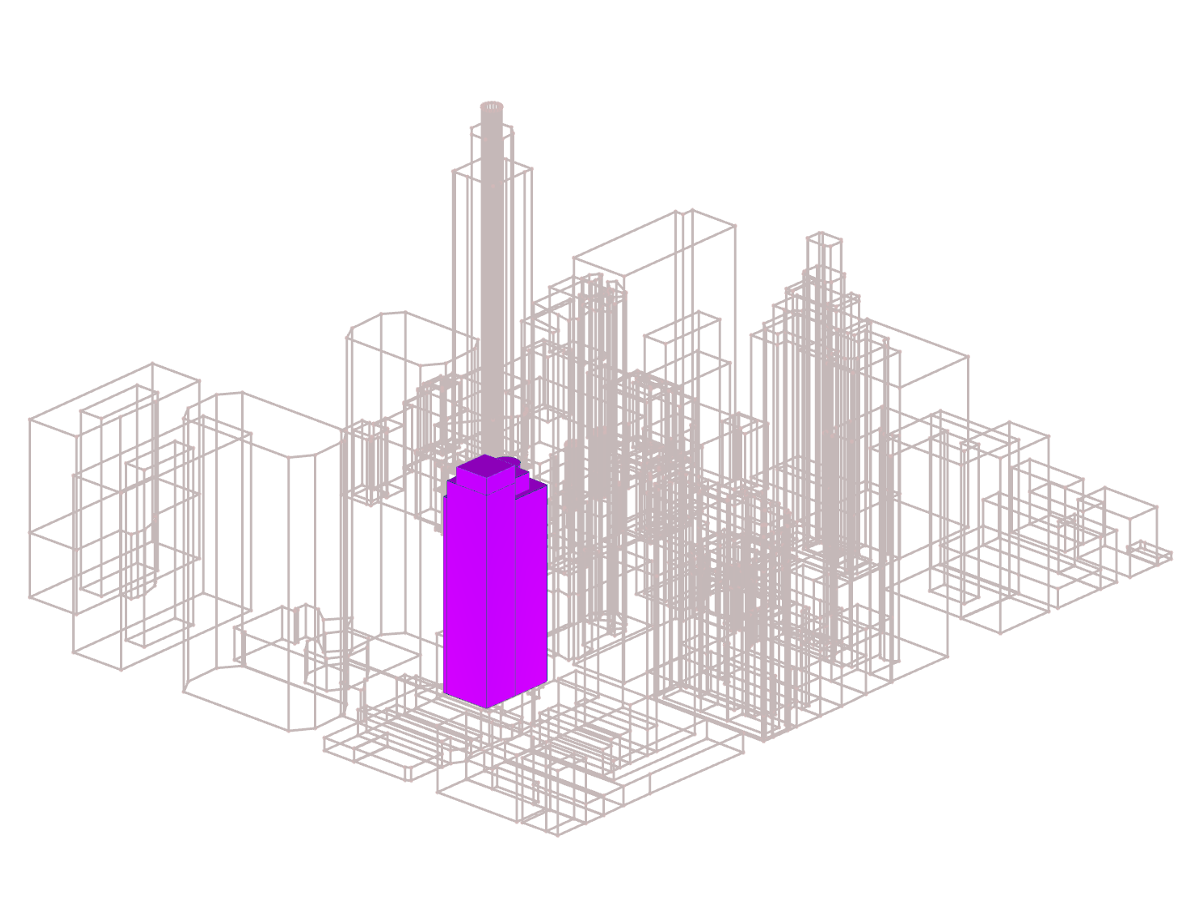

Sídlo společnosti Dlubal ve Filadelfii
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Součinitel θ se vypočítá následovně: $$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
- 3D analýza nestlačitelného proudění pomocí softwarového balíčku OpenFOAM®
- Přímý import modelu z programu RFEM nebo RSTAB včetně modelů okolní krajiny a zástavby (soubory 3DS, IFC, STEP)
- Vytvoření modelu pomocí souborů STL nebo VTP nezávisle na programu RFEM nebo RSTAB
- Snadné úpravy modelu pomocí funkce Drag & Drop a grafických nástrojů
- Automatická korekce topologie modelu pomocí síťování zjednodušeného modelu
- Možnost přidávat objekty z okolního prostředí (budovy, terén...)
- Zatížení větrem v závislosti na výšce podle normy (rychlost, intenzita turbulence)
- Modely turbulence k-epsilon a k-omega
- Automatické síťování podle zvolené hloubky detailu
- Paralelní výpočet s optimálním využitím výkonu vícejádrových počítačů
- Výsledky během několika minut v případě simulací s malým rozlišením (do 1 milionu buněk)
- Výsledky během několika hodin v případě simulací se středním/vysokým rozlišením (1 až 10 milionů buněk)
- Grafické zobrazení výsledků na rovinách ořezávacího boxu / řezače (skalární a vektorová pole)
- Grafické znázornění linií proudění
- Animace linií proudění (možnost vytvořit video)
- Zadání bodových a liniových sond
- Zobrazení aerodynamických součinitelů
- Grafické zobrazení vlastností turbulence v poli větru
- Možnost síťování v oblasti blízko povrchu modelu pomocí volby pro hraniční vrstvy
- Možnost zohlednit drsné povrchy modelu
- Volitelné použití numerického schématu druhého Objednávka
- Vícejazyčné uživatelské prostředí programu (např. němčina, angličtina, španělština, francouzština)
- Možnost dokumentace ve výstupním protokolu programu RFEM a RSTAB
Výpočet modelu budovy probíhá ve dvou výpočetních fázích:
- Globální 3D výpočet celkového modelu, ve kterém jsou podlaží modelována jako tuhá deska (diafragma) nebo jako ohybová deska
- Lokální 2D výpočet jednotlivých desek podlaží
Výsledky pro sloupy a stěny z 3D výpočtu a výsledky pro desky z 2D výpočtu se po výpočtu sloučí do jednoho modelu. To znamená, že není třeba přepínat mezi 3D modelem a jednotlivými 2D modely desek podlaží. Uživatel pracuje pouze s jedním modelem, šetří drahocenný čas a vyhýbá se případným chybám při ruční výměně dat mezi 3D modelem a jednotlivými 2D modely desek.
Svislé plochy v modelu může uživatel rozdělit na smykové stěny a otvorové překlady. Program z těchto stěnových objektů automaticky vygeneruje vnitřní výsledkové pruty, takže je lze následně použít podle požadované normy v Posouzení železobetonových konstrukcí .
Pro prvky v modelech budov máte k dispozici následující nástroje:
- Svislá linie
- Sloup
- Stěna
- Nosník
- Obdélníková deska
- Polygonová deska
- Obdélníkový otvor v desce
- Polygonový otvor v desce
Tato funkce umožňuje zadání prvku v základní rovině (např. na hladině na pozadí) s vytvořením více příslušných prvků v prostoru.
Pomocí typu podlaží "Jen přenos zatížení" můžete v addonu Model budovy uvažovat desky bez účinků tuhosti v rovině, i z roviny. Tento typ prvku shromažďuje zatížení na desce a přenáší je na nosné prvky 3D modelu. Máte tak možnost modelovat sekundární prvky, jako například rošty a podobné prvky pro rozložení zatížení bez dalších účinků ve 3D modelu.
