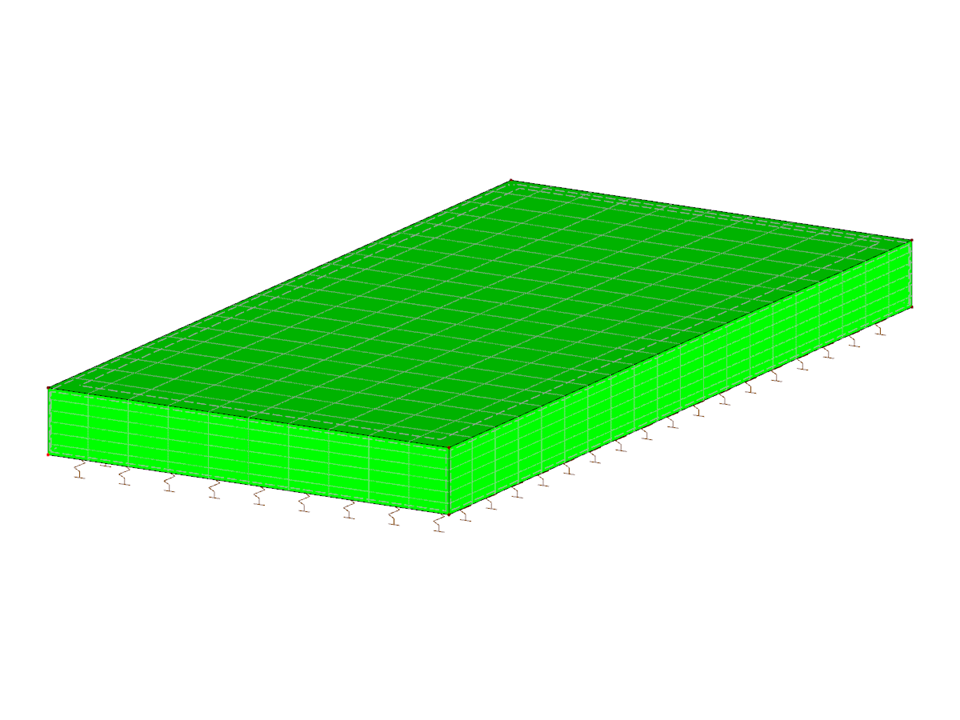

Bryła z warstwową siatką ES
| Liczba węzłów | 8 |
| Liczba linii | 12 |
| Liczba prętów | 0 |
| Liczba powierzchni | 6 |
| Ilość brył | 1 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 2,355 t |
| Wymiarowanie | 1,000 x 0,150 x 2,000 m |
