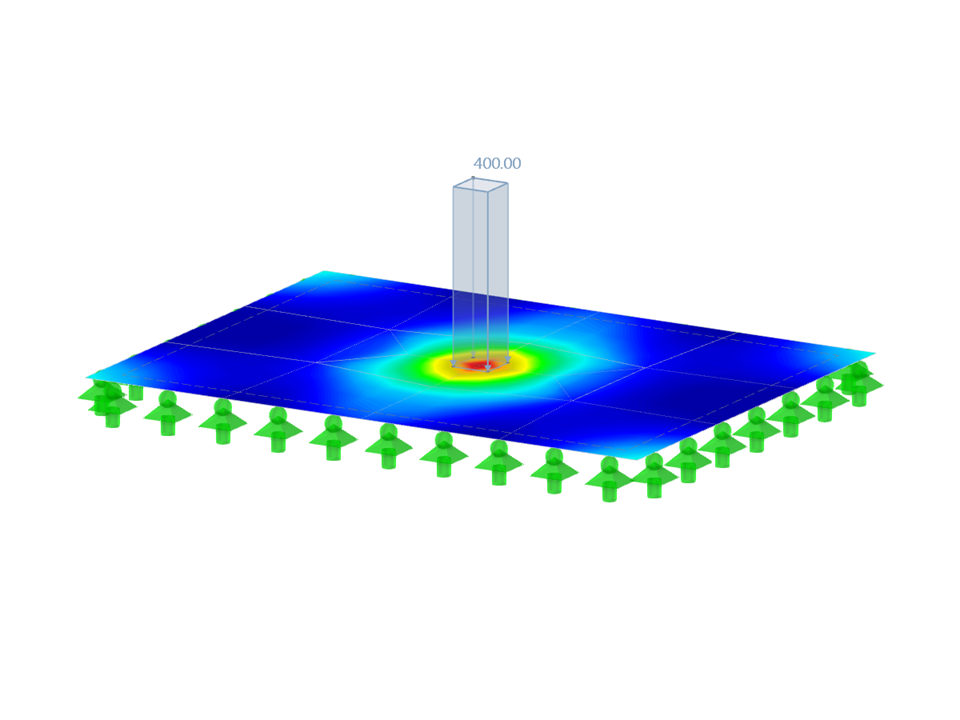

Pojedyncze obciążenie osobliwości
| Liczba węzłów | 20 |
| Liczba linii | 16 |
| Liczba prętów | 0 |
| Liczba powierzchni | 4 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 4 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 96,000 t |
| Wymiarowanie | 38,000 x 0,000 x 6,000 m |
