Stáhněte si zde model osamělého zatížení singularity a otevřete ho v programu RFEM pro výpočty metodou konečných prvků. Tento model bude použit v bezplatném online základním školení v programu RFEM 6 pro statické výpočty MKP |Úvod do MKP pro studenty.
- RFEM 6 | Studenti | Úvod do MKP
- RFEM 6 | Studenti | Úvod do MKP
- RFEM 6 | Studenti | Úvod do MKP
- RFEM 6 | Studenti | Úvod do MKP
- RFEM 6 | Pro studenty | Úvod do MKP
- RFEM 6 | Studenti | Úvod do MKP
- RFEM 6 | Studenti | Úvod do MKP
- RFEM 6 | Studenti | Úvod do MKP
- RFEM 6 pro studenty | Úvod do MKP | 4. května 2023
- RFEM 6 pro studenty | Úvod do MKP | 8.11.2023

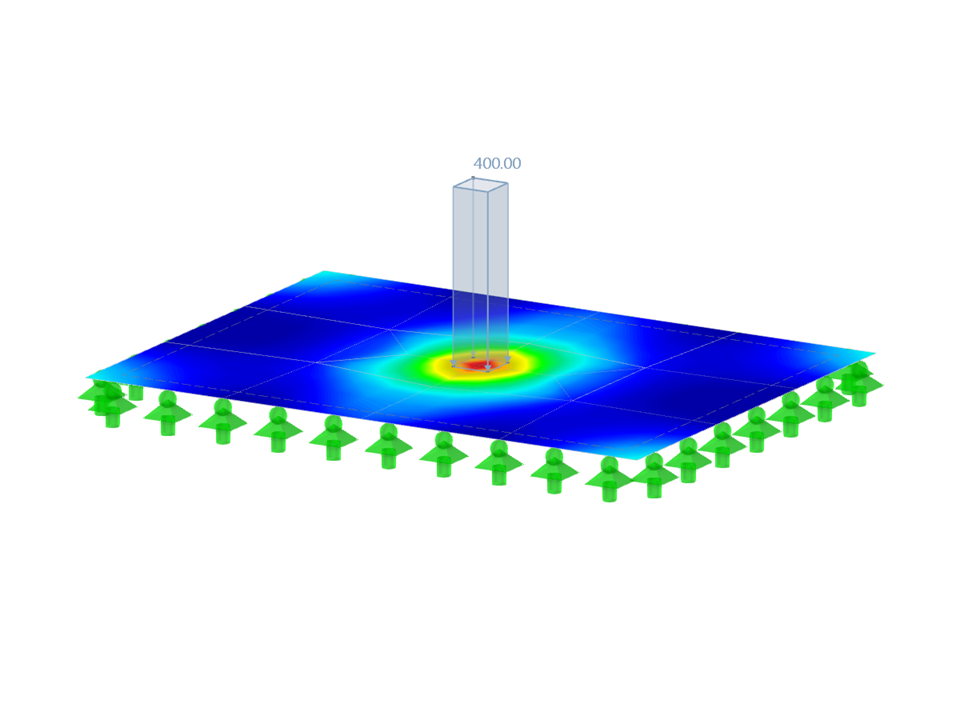

Singularita osamělého zatížení
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Různé stavy jednoho modelu lze uložit jako verze pomocí funkce Uložit jako verzi. V Základních údajích o modelu lze v záložce Historie zobrazit různé verze modelu.
Na izoliniích lze zobrazit výsledné hodnoty deformací, vnitřních sil, napětí atd.
Při analýze spektra odezvy modelů můžete zobrazit v tabulce součinitele citlivosti pro vodorovné směry u jednotlivých podlaží.
Na základě těchto hodnot lze odhadnout citlivost na stabilitní vlivy.
Modální součinitel důležitosti (MRF) vám může pomoci posoudit, jak dalece se jednotlivé konstrukční prvky podílejí na vlastním tvaru. Výpočet je založen na relativní pružné deformační energii každého jednotlivého konstrukčního prvku.
Pomocí MRF je možné rozlišovat mezi lokálními a globálními vlastními tvary. Pokud má několik prutů výrazných MRF (např. > 20 %), je nestabilita celé konstrukce nebo její části velmi pravděpodobná. Pokud je naproti tomu součet všech MRF pro vlastní tvar přibližně 100 %, lze očekávat lokální stabilitní problém (např. vybočení jednoho prutu).
Kromě toho lze pomocí MRF stanovit kritická zatížení a náhradní vzpěrné délky jednotlivých konstrukčních prvků (např. pro posouzení stability). Vlastní tvary, pro které má určitý prut malé hodnoty MRF (např. <20 %), lze v této souvislosti zanedbat.
MRF se zobrazí pro vlastní tvar v tabulce výsledků pod položkou Posouzení stability --> Výsledky po prutech --> Vzpěrné délky a kritické síly.
