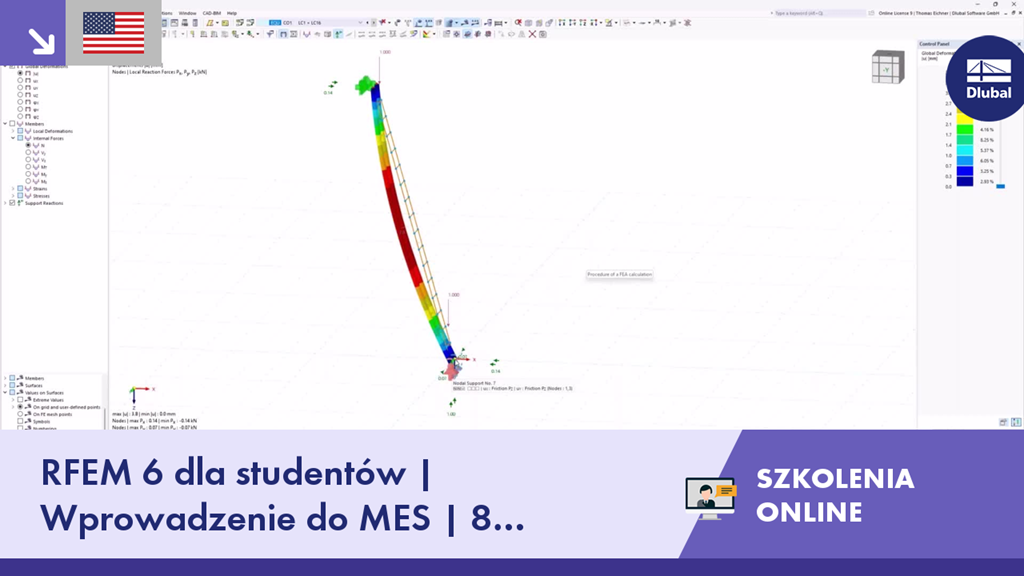

Już podczas studiów można nauczyć się efektywniej pracować z programem RFEM. Podczas szkolenia omawiamy podstawowe funkcje modelowania i przepływy pracy na praktycznych przykładach.
To nagranie zostało wykonane 8 listopada 2023 roku.
Tematyka:
00:00 Wstęp
08:20 Podstawowe zasady MES
14:30 Przykład wprowadzający: Płyta ciągła
51:20 Teoria płyt
55:45 Analizy nieliniowe
01:24:45 Osobliwości
Wydarzenie
![Rozpiętości na podstawie Rysunku 5.2 z [1]](/pl/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Proces deformacji globalnych składowych deformacji można przedstawić jako sekwencję ruchów.
Wartości wyników dla odkształceń, sił wewnętrznych, naprężeń itp. mogą być wyświetlane na izoliniach.
Oprócz 'Zagęszczenia siatki' i 'Kierunku kierunkowego' dla brył, można aktywować opcję 'Raster dla wyników', która umożliwia organizowanie punktów rastra w przestrzeni bryły. Jako punkt początkowy można ustawić między innymi środek ciężkości. Istnieje również możliwość aktywowania widoczności rastra dla wyników numerycznych w 'Nawigatorze - Wyświetlanie' w obszarze Obiekty podstawowe.
Przekonaj się do jądra obliczeń, zoptymalizowanej sieci i nieograniczonej obsłudze systemów wieloprocesorowych. Możliwe są równoległe obliczenia liniowych przypadków obciążeń i kombinacji obciążeń przez kilka procesorów jednocześnie bez dodatkowych wymagań dotyczących pamięci RAM. Macierz sztywności tworzona jest tylko raz. Dzięki temu nawet duże układy konstrukcyjne mogą być obliczane za pomocą szybkiego solwera bezpośredniego.
Jeżeli konieczne jest obliczenie wielu kombinacji obciążeń dla modeli, program uruchamia równolegle kilka solwerów (po jednym na każdy rdzeń). Wówczas każdy solwer oblicza kombinację obciążeń, dzięki czemu można lepiej wykorzystać rdzenie.
Podczas obliczeń można dokładnie śledzić rozwój odkształcenia na wykresie, a tym samym dokładnie ocenić zachowanie zbieżności.
Program główny
Nowa generacja oprogramowania wykorzystującego MES służy do analizy statyczno -wytrzymałościowej 3D prętów, powierzchni i brył.
Rozszerzenie
Rozszerzenie Nieliniowe zachowanie materiału umożliwia uwzględnienie w programie RFEM nieliniowości materiałowych (np. izotropowy plastyczny, ortotropowy plastyczny, izotropowy z uszkodzeniem).
Rozszerzenie
Rozszerzenie Stateczność konstrukcji przeprowadza analizę stateczności konstrukcji.
Rozszerzenie
Rozszerzenie Analiza etapów budowy (CSA) umożliwia uwzględnienie procesu budowy konstrukcji (prętowych, powierzchniowych i bryłowych) w programie RFEM.
Rozszerzenie
Daje możliwość uwzględnienia zmiennego w czasie zachowania materiału w przypadku prętów. Długotrwałe efekty takie jak pełzanie, skurcz i starzenie w zależności od konstrukcji mogą wpływać na rozkład sił wewnętrznych.
Rozszerzenie
Rozszerzenie Form-Finding znajduje optymalny kształt prętów poddanych działaniu sił osiowych i modeli powierzchniowych obciążonych rozciąganiem membranowym. Kształt jest określany na podstawie równowagi między siłą osiową pręta lub naprężeniem membranowym, a istniejącymi warunkami brzegowymi.
Rozszerzenie
Dokładne określenie warunków gruntowych znacząco wpływa na jakość analizy statyczno-wytrzymałościowej budynków.
Rozszerzenie
Informacje o kondygnacjach i całym modelu (środek ciężkości) są wyświetlane w tabelach i grafice.
Rozszerzenie
Ponadto, rozszerzenie oszacowuje koszty modelu lub emisję CO2 poprzez określenie kosztów jednostkowych lub emisji według definicji materiału dla modelu konstrukcyjnego.
Rozszerzenie
Rozszerzenie Powierzchnie wielowarstwowe umożliwia definiowanie wielowarstwowych konstrukcji powierzchniowych. Obliczenia można przeprowadzić z połączeniem ścinanym lub bez.
Rozszerzenie
Rozszerzenie Analiza naprężeniowo-odkształceniowa przeprowadza ogólną analizę naprężeń poprzez obliczenie istniejących naprężeń i porównanie ich z naprężeniami granicznymi.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia różne kontrole obliczeń zgodnie z międzynarodowymi normami. Możliwe jest projektowanie prętów, powierzchni i słupów, a także przeprowadzanie analizy przebicia i odkształcenia.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji stalowych umożliwia sprawdzenie stanu granicznego nośności i użytkowalności prętów stalowych zgodnie z różnymi normami.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji drewnianych umożliwia sprawdzenie stanu granicznego nośności, użytkowalności i odporności ogniowej prętów drewnianych zgodnie z różnymi normami.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji murowych dla RFEM umożliwia wymiarowanie konstrukcji murowych przy użyciu metody elementów skończonych. Został on opracowany w ramach projektu badawczego DDMaS - Digitalizacja wymiarowania konstrukcji murowych. Model materiałowy przedstawia nieliniowe zachowanie połączenia cegła-zaprawa w postaci modelowania w skali makro.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji aluminiowych umożliwia sprawdzanie stanu granicznego nośności i użytkowalności aluminiowych prętów zgodnie z różnymi normami.
.png?mw=600&hash=49b6a289915d28aa461360f7308b092631b1446e)
Rozszerzenie
Dzięki rozszerzeniu Połączenia stalowe dla RFEM można analizować połączenia stalowe przy użyciu modelu ES. Modelowanie przebiega w pełni automatycznie w tle i może być kontrolowane przez użytkownika dzięki prostemu oraz intuicyjnemu wprowadzaniu elementów.
