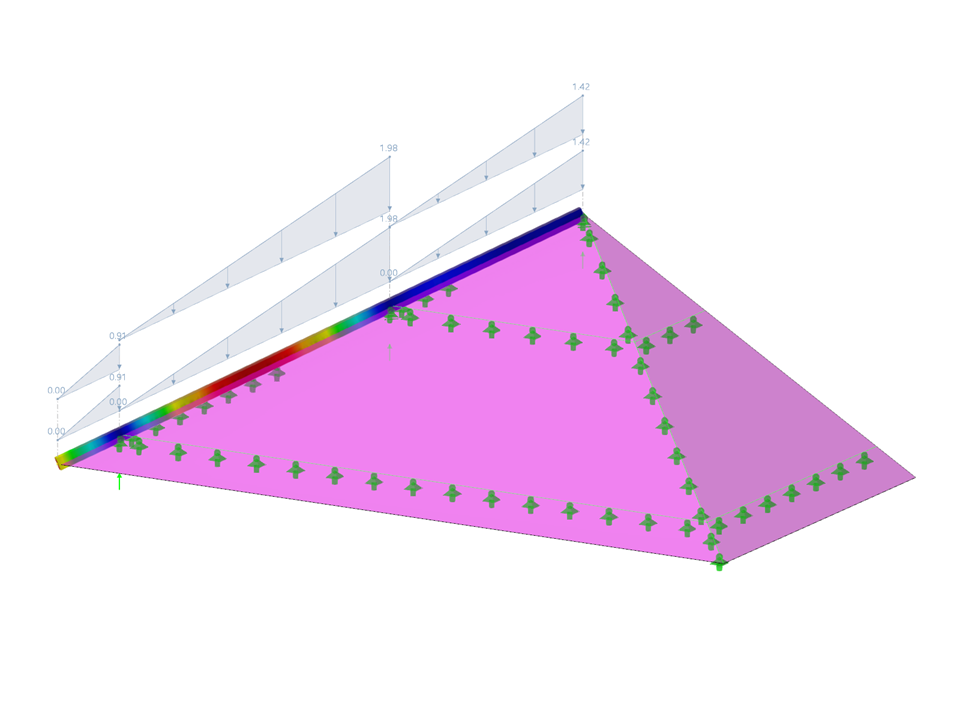

Krokwie biodrowe wykonane z drewna

Model do pobrania

8. sierpnia 2022

003623

Gerhard Rehm

RFEM 6

Pręty | Powierzchnie

Konstrukcje drewniane | Ogólne informacje

Opis

Pobierz model drewnianej krokwi narożnej i otwórz go w programie RFEM.

Model ten zostanie wykorzystany podczas bezpłatnego webinarium "Modelowanie i wymiarowanie konstrukcji drewnianych w programie RFEM 6 i RSTAB 9" w dniu 9.08.2022 (niemiecki, 17.08.2022, angielski).

Model zastosowany w

Słowa kluczowe

Drewno krokiew narożna konstrukcja dachu konstrukcje-drewniane

Skomentuj...

0 Komentarz

Liczba węzłów 13
Liczba linii 21
Liczba prętów 3
Ilość powierzchni 3
Ilość brył 0
Ilość przypadków obciążenia 2
Ilość KO 7
Ilość kombinacji wyników 0
Ciężar całkowity 0,105 t
Wymiarowanie 13 600 x 3926 x 6800 m²

0 0

Wyłączenie odpowiedzialności

Pobieranie modeli do analizy statyczno-wytrzymałościowej

Ten model konstrukcyjny można pobrać i wykorzystać w celach szkoleniowych lub w swoich projektach. Nie przejmujemy jednak żadnej gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modelu.
