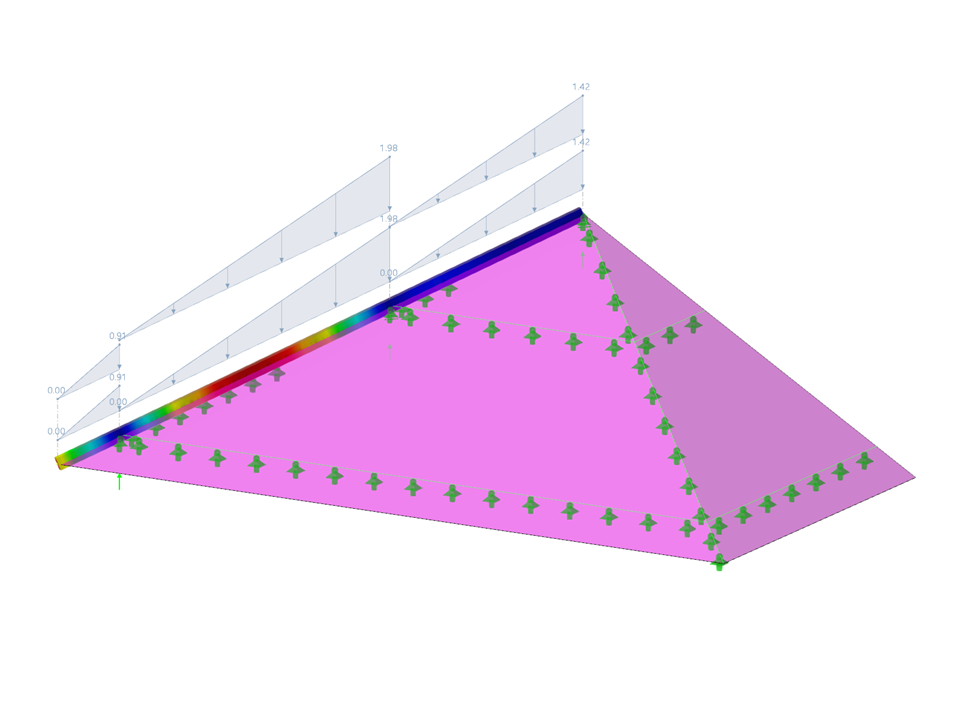

Gratsparren aus Holz
Modell zum Herunterladen
Beschreibung
Laden Sie hier das Modell eines Gratsparren aus Holz herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar "Modellierung und Bemessung von Holzkonstruktionen in RFEM 6 und RSTAB 9" vom 9. August 2022 (deutsch, 17. August 2022 englisch) angewendet.
Modell verwendet in
- Event 002642 | Modellierung und Bemessung von Holzkonstruktionen in RFEM 6 und RSTAB 9
- Event 002641 | Modellierung und Bemessung von Holzkonstruktionen in RFEM 6 und RSTAB 9
- Video 003550 | Modellierung und Bemessung von Holzkonstruktionen in RFEM 6 und RSTAB 9
- Video 003556 | Modellierung und Bemessung von Holzkonstruktionen in RFEM 6 und RSTAB 9
Schlüsselwörter
Holz Gratsparren Dachkonstruktion Holzkonstruktion
Schreiben Sie einen Kommentar...
Schreiben Sie einen Kommentar...
- Aufrufe 331x
- Downloads 13x
- Aktualisiert 12. Oktober 2022
- Anzahl Knoten 13
- Anzahl Linien 21
- Anzahl Stäbe 3
- Anzahl Flächen 3
- Anzahl Volumenkörper 0
- Anzahl Lastfälle 2
- Anzahl Lastkombinationen 7
- Anzahl Ergebniskombinationen 0
- Gesamtgewicht 0,105 t
- Abmessungen 13,600 x 3,926 x 6,800 m
