SAQQARA Engineering SL

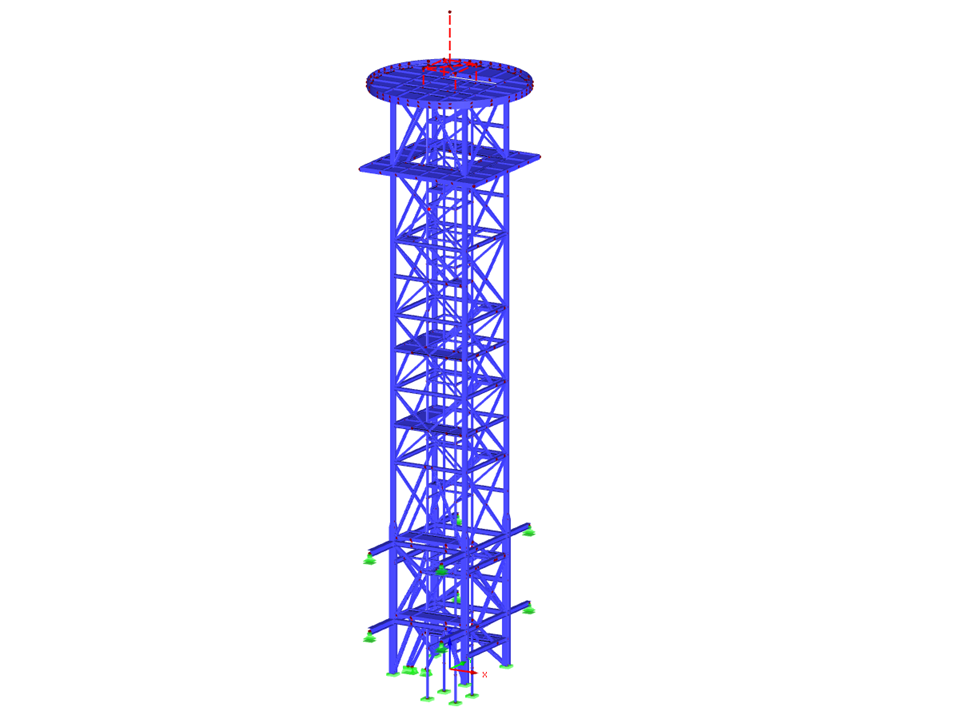

Wieża radarowa, lotnisko w Maladze, Hiszpania
Pobranie niemożliwe
Projekt klienta / Tylko do wyświetlania
| Liczba węzłów | 547 |
| Liczba linii | 949 |
| Liczba prętów | 874 |
| Liczba powierzchni | 36 |
| Ilość przypadków obciążenia | 4 |
| Ilość KO | 18 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 47,193 t |
| Wymiarowanie | 8,150 x 9,140 x 35,317 m |
| Wersja programu | 5.34.01 |
