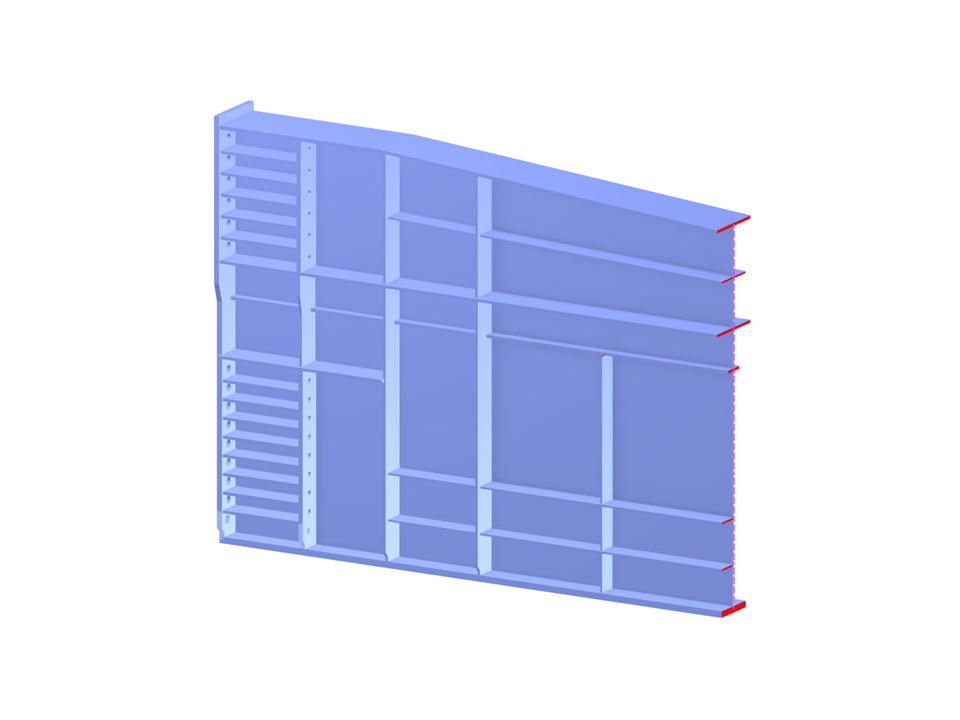

Model połączenia z komorą mostową został zaprojektowany w ramach projektu stalowego wysuwnika dla autostrady D35 w Czechach. Ten stalowy wysuwnik wspornikowy umożliwia przyszłe zmiany wymiarowe, takie jak skrócenie nosa. Konstrukcja jest dostosowana do połączenia z betonowym przekrojem za pomocą prętów sprężających. W celu dokładniejszej analizy konstrukcji stworzono przestrzenny model ścienno-prętowy w programie RFEM. Autorami modelu obliczeniowego są Ing. Petr Nečesal, Ing. David Marván, PIS PECHAL, s.r.o.
Model wykorzystany w
Połączenie na estakadzie mostowej D35
Pobranie niemożliwe
Projekt klienta / Tylko wyświetlanie
| Liczba węzłów | 376 |
| Liczba linii | 582 |
| Liczba prętów | 42 |
| Liczba powierzchni | 131 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 2 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 16,116 t |
| Wymiary (metryczne) | 5,970 x 4,600 x 0,720 m |
| Wymiary (imperialne) | 19.59 x 15.09 x 2.36 feet |
