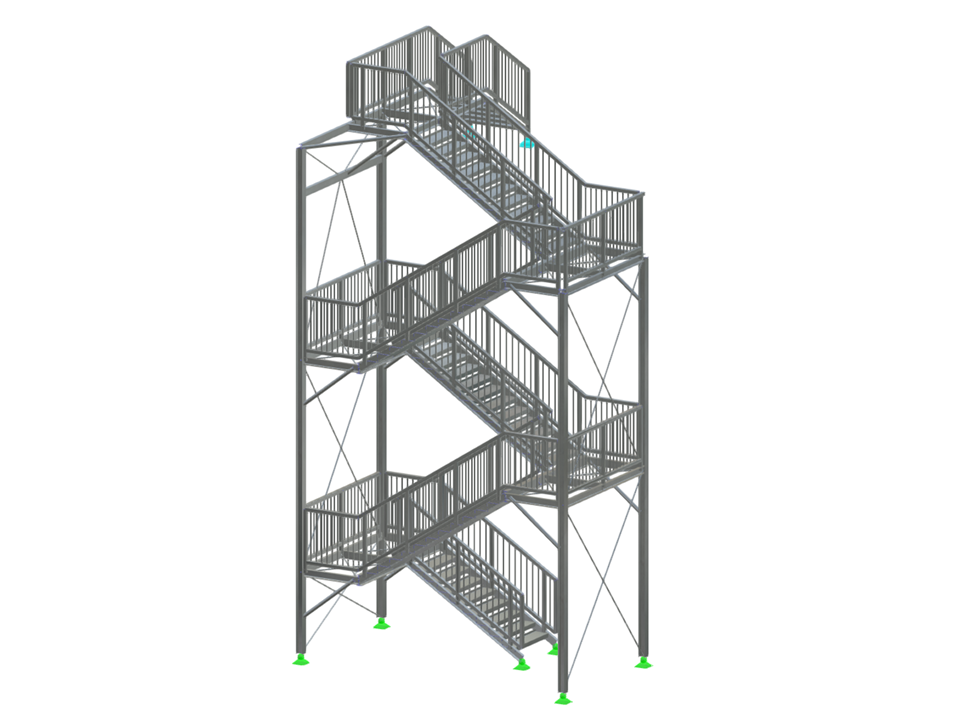

Autorem modelu „Wieża schodowa” jest Patrik Andel z Katedry ocelových a dřevěných konstrukcí ČVUT w Pradze. Praca jest częścią konkursu Dlubal Talent ČVUT. Konstrukcja składa się ze stalowych biegów schodowych i górnego podestu pośredniego, które są zamodelowane jako niezależne, spawane elementy. Balustrada jest uwzględniona w celu przenoszenia obciążenia i uwzględnienia wpływu sztywności, zwymiarowana ręcznie. Przeguby słupków balustrady są swobodne wyłącznie wokół osi prostopadłej do płaszczyzny balustrady. Określono podpory nieliniowe dla wybranego stanu granicznego.
Wieża schodowa
| Liczba węzłów | 1254 |
| Liczba linii | 703 |
| Liczba prętów | 696 |
| Liczba powierzchni | 5 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 8 |
| Ilość KO | 34 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 5,067 t |
| Wymiary (metryczne) | 2 055,764 x 10,736 x 3 404,915 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
