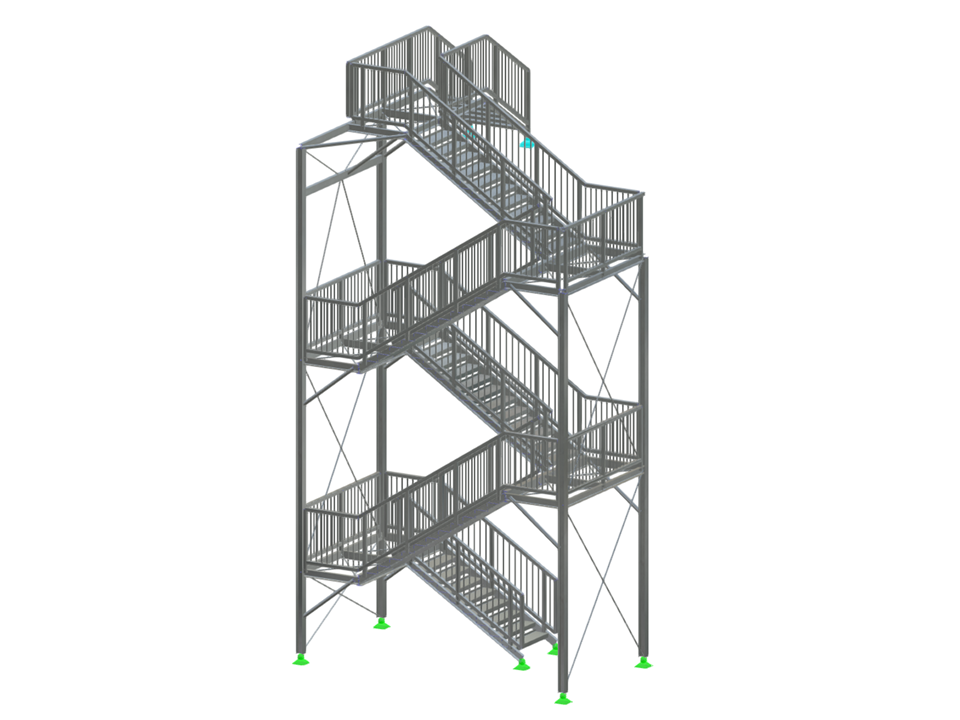

Autorem modelu „Schodišťová věž" je Patrik Andel z Katedry ocelových a dřevěných konstrukcí ČVUT v Praze. Práce je součástí soutěže Dlubal Talent ČVUT. Konstrukce sestává z ocelových schodišťových ramen a vrchní mezipodesty, které jsou modelovány jako samostatné svařované dílce. Zábradlí je zahrnuto pro přenos zatížení a vliv tuhosti, posouzené ručně. Klouby sloupků zábradlí jsou volné pouze kolem osy kolmé na rovinu zábradlí. Byly stanoveny nelineární podpory pro vybraný mezní stav.
Schodišťová věž
| Počet uzlů | 1254 |
| Počet linií | 703 |
| Počet prutů | 696 |
| Počet ploch | 5 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 8 |
| Počet kombinací zatížení | 34 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 5,067 t |
| Rozměry (metrické) | 2 055,764 x 10,736 x 3 404,915 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
