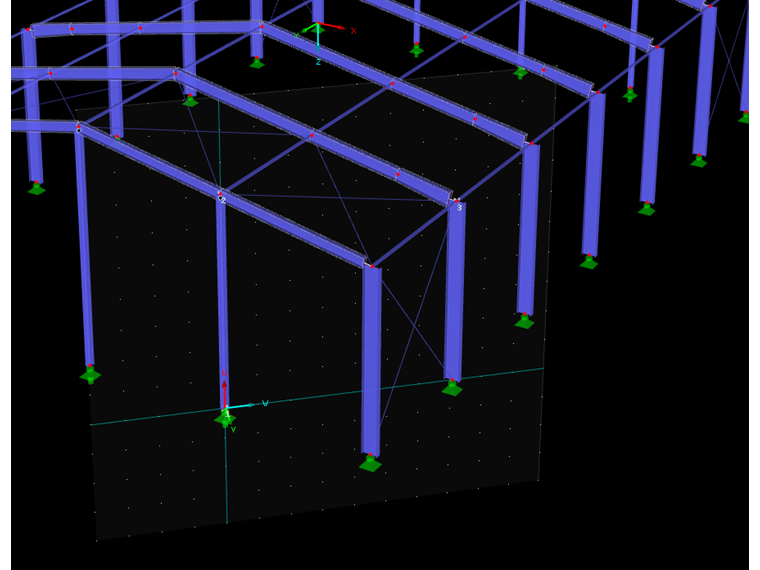

W menu „Narzędzia” należy kliknąć opcję „Wybierz płaszczyznę roboczą”, a następnie wybrać opcję „Płaszczyzna 3 -punktowa”. Funkcję tę można też uruchomić za pomocą odpowiedniego przycisku w menu „Narzędzia”. Następnie należy zdefiniować płaszczyznę roboczą, wybierając po prostu trzy punkty, i od razu ją wykorzystać. Dopóki nie wyłączysz tej funkcji, będziesz pracować w obrębie utworzonego układu współrzędnych.
Projekt klienta
Projekt klienta
Za pomocą opcji "Preferowana niezależna siatka" w ustawieniach siatki ES można utworzyć siatkę ES dla zintegrowanych obiektów, która będzie od siebie niezależna. Pozwala to na generowanie znacznie bardziej szczegółowej i precyzyjnej siatki ES dla poszczególnych obiektów, które są ze sobą zintegrowane.
W oknie dialogowym "Proszę kliknąć" można znaleźć również dane dotyczące metody skończonej (FSM) jako grafika 3D.
W programach RFEM 6 i RSTAB 9 można wstawić "Obiekty wizualne" jako obiekty pomocnicze. Możliwy jest import plików w formatach 3ds, stl i obj.
Obiekty te umożliwiają lepsze odniesienie do wymiarów.
Masz indywidualne przekroje słupów lub ścianki ustawione pod kątem, a potrzebujesz obliczeń na przebicie?
Nie ma problemu. W programie RFEM 6 można przeprowadzać obliczenia na przebicie nie tylko dla przekrojów prostokątnych i okrągłych, ale także dla dowolnego kształtu przekroju.
