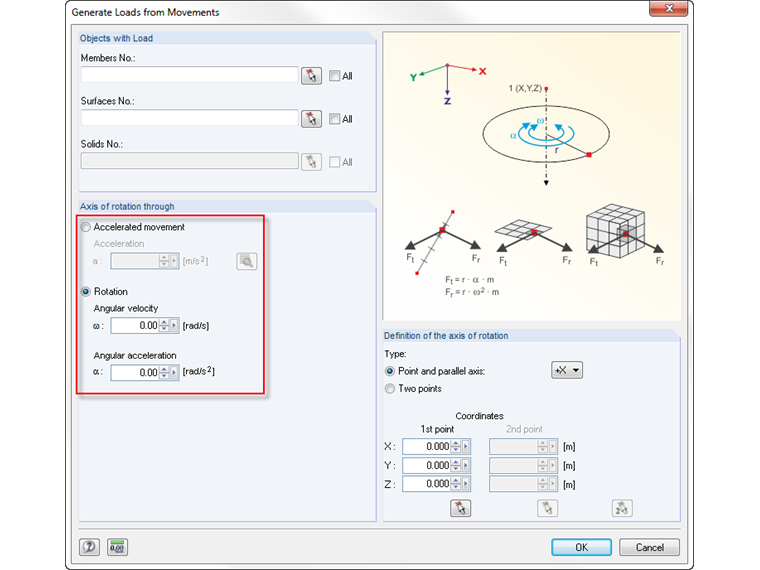

W omawianym przykładzie konstrukcja jest obciążona siłami promieniowymi wywołanymi ruchem obrotowym. Prędkość kątowa powinna wynosić 10,0 rad/s. Siła promieniowa jest obliczana w następujący sposób:
Fr = r ⋅ ω² ⋅ m

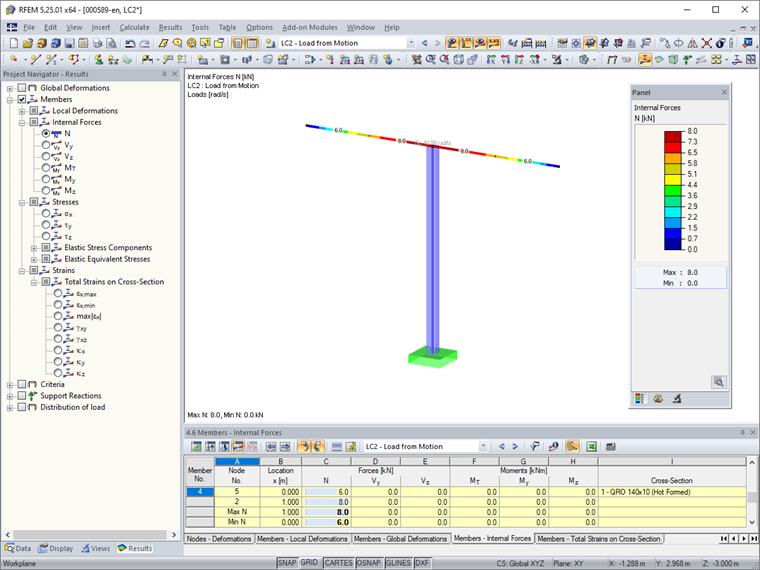

Skutkuje to powstaniem maksymalnej siły osiowej w prętach:
Fr = 1,0 m ⋅ (10 rad/s) ² ⋅ 79,91 kg = 7991 N ≈ 8 kN
