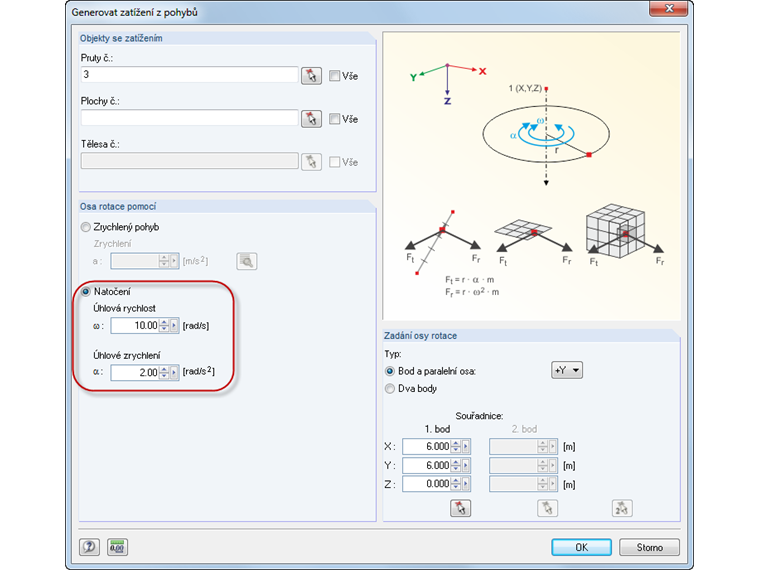

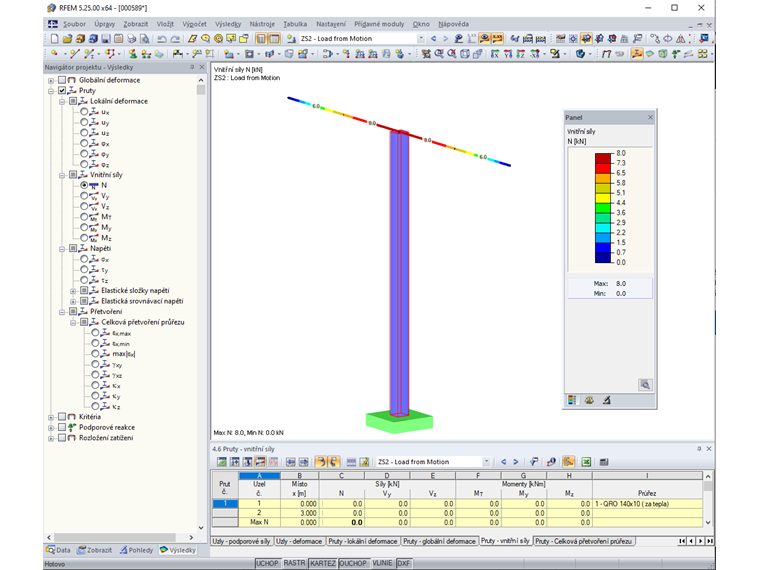

V našem příkladu je konstrukce zatížena radiálními silami v důsledku rotačního pohybu. Úhlová rychlost by měla být 10,0 rad/s. Radiální síla se vypočítá následovně:
Fr = r ⋅ ω² ⋅ m
Výsledkem je maximální normálová síla v prutech:
Fr = 1,0 m ⋅ (10 rad/s) ² ⋅ 79,91 kg = 7 991 N ≈ 8 kN
Databáze znalostí
Projekt zákazníka
Výsledky napětí v tělesech lze zobrazit jako barevné 3D body v konečných prvcích.
Počet stupňů volnosti v uzlu již není v programu RFEM globálním parametrem výpočtu (6 stupňů volnosti u každého uzlu sítě ve 3D modelech, 7 stupňů volnosti v případě analýzy vázaného kroucení). U každého uzlu se tak obecně uvažuje jiný počet stupňů volnosti, což vede k proměnlivému počtu rovnic při výpočtu.
Touto úpravou se zrychluje výpočet, zejména u modelů, u nichž bylo možné dosáhnout výrazné redukce systému (např. příhradové nosníky a membránové konstrukce).
V navigátoru projektu - Výsledky programu RFEM a také v tabulce 4.0 si lze prohlédnout rozšířené zobrazení přetvoření prutů, ploch a těles (např. důležitých hlavních přetvoření, ekvivalentních celkových přetvoření atd.).
Lze tak například zobrazit při plastickém posouzení přípojů s plošnými prvky rozhodující plastická přetvoření.
Modely RFEM a RSTAB lze uložit jako 3D modely glTF (formáty *.glb a *.glTF). Následně si je lze celé podrobně a trojrozměrně prohlédnout v 3D prohlížeči Google nebo Babylon. S VR brýlemi, jako například Oculus, lze dokonce konstrukcí 'procházet'.
3D modely glTF lze pomocí JavaScriptu podle tohoto návodu zařadit na vlastní webové stránky (podobně jako modely ke stažení na Dlubal webových stránkách).
